Расшифровка монолитной фрезы MH04-P0100C04L35EN EMG45
Обозначение MH04-P0100C04L35EN EMG45 указывает на монолитную твердосплавную фрезу с 4 зубьями для обработки сталей, диаметром 1,0 мм, цилиндрическим хвостовиком с шейкой, глубиной резания 3,0–4,0 × DC, углом спирали 35°, защитной фаской, наружным подводом СОЖ и сплавом EMG45.
Разбор маркировки
M H 04 P 0100 C04 L 35 E N EMG45
Что показывает маркировка этой фрезы
Код MH04-P0100C04L35EN EMG45 описывает конструкцию и назначение инструмента: тип фрезы, материал основы, количество зубьев, группу обрабатываемых материалов, диаметр режущей части, исполнение хвостовика, допустимую глубину обработки, угол подъёма стружечной канавки, геометрию вершины, способ подвода СОЖ и марку твёрдого сплава.
Такая расшифровка помогает быстро определить, подходит ли фреза для конкретной операции, державки, цангового патрона, материала заготовки и требуемой глубины фрезерования.
Расшифровка обозначения MH04-P0100C04L35EN EMG45
M — фреза. Код указывает, что инструмент относится к фрезерной группе и применяется для операций фрезерования на металлообрабатывающих станках.
H — твёрдый сплав. Монолитная твердосплавная фреза обеспечивает высокую жёсткость, стабильность режущей кромки и точную обработку на повышенных режимах резания.
04 — четыре зуба. Такое исполнение даёт более стабильное резание, хорошую производительность и подходит для обработки сталей при достаточной жёсткости системы.
P — фреза для обработки сталей. Геометрия рассчитана на стабильное резание конструкционных и легированных сталей, контроль нагрузки на кромку и предсказуемое стружкообразование.
0100 — диаметр режущей части 1,0 мм. Этот параметр определяет ширину обработки, минимальные траектории, радиусы переходов и применимость фрезы для мелких элементов детали.

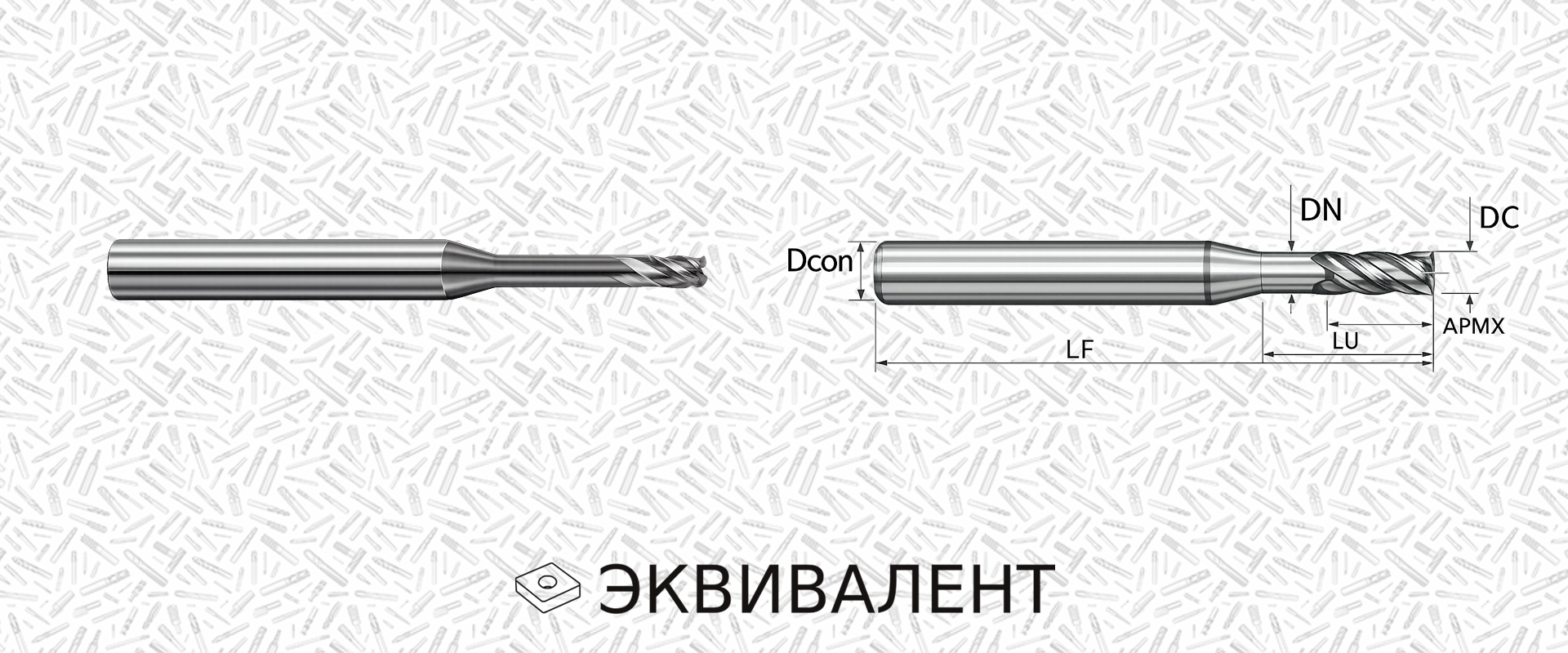

C — цилиндрический хвостовик с шейкой, 04 — диаметр хвостовика 4 мм. Такое исполнение удобно при работе с увеличенным доступом к зоне обработки и требует аккуратного контроля вылета.
L — диапазон допустимой глубины резания 3,0–4,0 × DC. Параметр показывает, что фреза рассчитана на обработку с глубиной, превышающей диаметр режущей части в 3–4 раза.
35 — угол подъёма стружечной канавки 35°. Он влияет на плавность резания, силы фрезерования, качество поверхности и отвод стружки из зоны обработки.
E — защитная фаска. Она повышает прочность вершины, снижает риск микросколов и помогает фрезе стабильнее работать при обработке сталей.
N — наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону резания снаружи, помогая снижать температуру и улучшать удаление стружки.
EMG45 — твёрдый сплав с PVD-покрытием для обработки сталей до HRC ≤ 45 и чугунов. Сплав рассчитан на стойкость режущей кромки и стабильную работу по сталям.
Практический смысл этой маркировки
Назначение по стали
Код P и сплав EMG45 показывают, что фреза ориентирована на обработку сталей, где важны прочность кромки, стабильность резания и контролируемый износ.
Малый диаметр 1,0 мм
Диаметр 0100 подходит для мелких пазов, тонких элементов, малых радиусов и точной обработки, где требуется аккуратная траектория инструмента.
Шейка и глубина L
Хвостовик с шейкой и глубина 3,0–4,0 × DC позволяют работать с увеличенным доступом, но требуют правильного вылета, жёсткого закрепления и корректных режимов.
Итоговая расшифровка
MH04-P0100C04L35EN EMG45 — монолитная твердосплавная четырёхзубая фреза по стали диаметром 1,0 мм, с цилиндрическим хвостовиком с шейкой 4 мм, глубиной резания 3,0–4,0 × DC, углом спирали 35°, защитной фаской, наружным подводом СОЖ и PVD-сплавом EMG45.
Для кого полезно
Расшифровка полезна технологам, операторам ЧПУ, снабжению и менеджерам по режущему инструменту при подборе фрезы под обработку стали.
