Расшифровка монолитной фрезы MH02-S0100A04S30BN EMG40

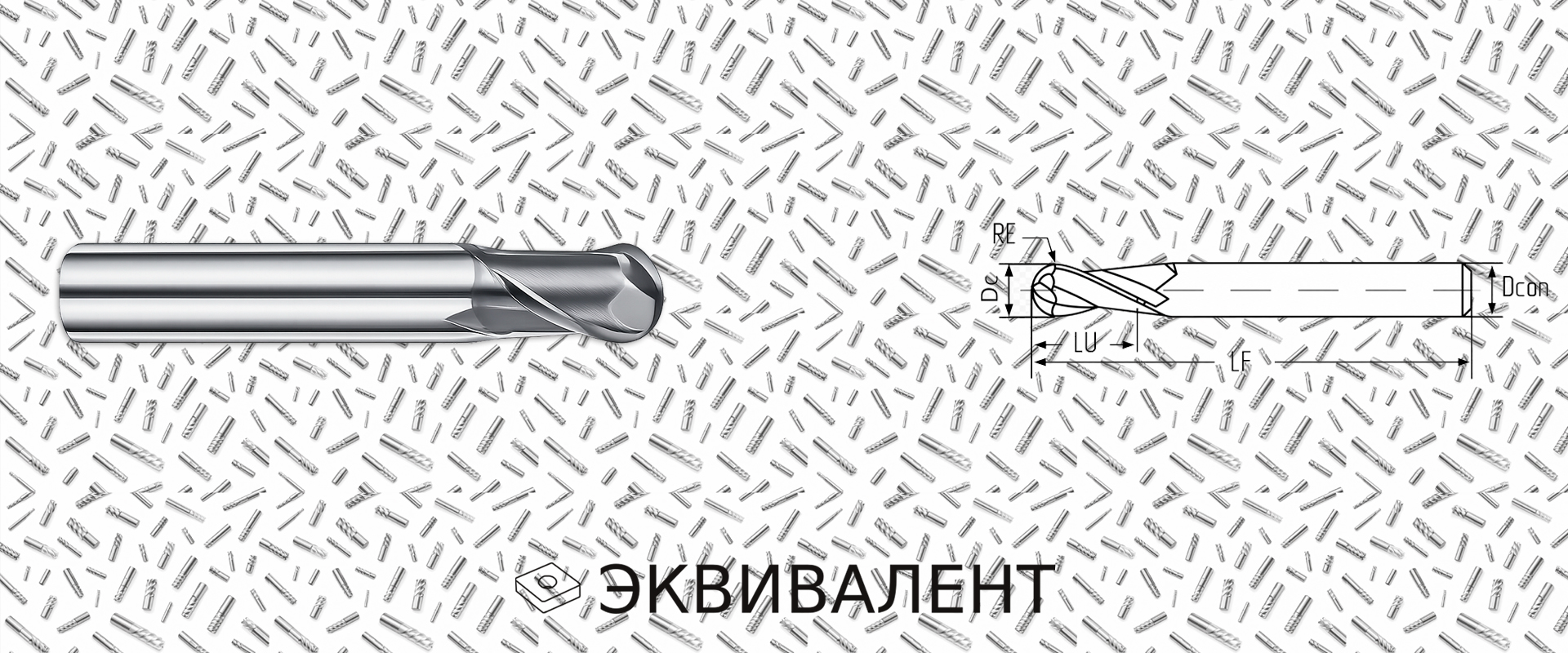

Код MH02-S0100A04S30BN EMG40 обозначает монолитную твердосплавную двухзубую фрезу для обработки жаропрочных сплавов с диаметром резания 1,0 мм, цилиндрическим хвостовиком DIN6535HA диаметром 4 мм, диапазоном глубины резания 1,0–2,0 × DC, углом подъёма стружечной канавки 30°, сферической вершиной и наружным подводом СОЖ.
Разбор кода
M H 02 S 0100 A04 S 30 B N EMG40
Что показывает маркировка фрезы
Маркировка монолитной фрезы позволяет определить конструкцию инструмента, материал режущей части, число зубьев, назначение по группе обрабатываемых материалов, диаметр резания, тип хвостовика, допустимую глубину обработки, угол спирали, форму вершины и способ подвода охлаждающей жидкости.
Такая расшифровка помогает быстро проверить совместимость фрезы с технологической операцией, выбрать корректный аналог и исключить ошибку при заказе инструмента для станков с ЧПУ.
Расшифровка обозначения MH02-S0100A04S30BN EMG40
Фреза. Первый символ указывает, что позиция относится к фрезерному инструменту для обработки металлов и других конструкционных материалов.
Твёрдый сплав. Монолитная твердосплавная фреза обеспечивает жёсткость, точность геометрии, стабильность режущей кромки и возможность работы на повышенных режимах резания.
Два зуба. Такое исполнение улучшает отвод стружки, снижает риск её повторного резания и подходит для операций, где важна стабильная эвакуация стружки из зоны обработки.
Фреза для обработки жаропрочных сплавов. Геометрия рассчитана на материалы с высокой вязкостью, температурной нагрузкой и повышенными требованиями к стойкости режущей кромки.
Диаметр режущей части 1,0 мм. Параметр определяет ширину обработки, минимальные радиусы траекторий, допустимую подачу и область применения фрезы в мелкоразмерных операциях.
Цилиндрический хвостовик DIN6535HA диаметром 4 мм. Исполнение хвостовика влияет на способ закрепления, биение, жёсткость системы и стабильность фрезерования.
Диапазон допустимой глубины резания 1,0–2,0 × DC. Этот параметр показывает, на какую глубину фреза может работать относительно собственного диаметра без потери устойчивости.
Угол подъёма стружечной канавки 30°. Он влияет на плавность резания, нагрузку на кромку, направление отвода стружки и качество обработанной поверхности.
Сферическая вершина. Такое исполнение применяется для 3D-фрезерования, обработки профилей, радиусных поверхностей, плавных переходов и чистовых проходов по сложной геометрии.
Наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону резания снаружи, снижает температуру обработки и помогает удалять стружку.
Твёрдый сплав с PVD-покрытием для обработки нержавеющих сталей и жаропрочных сплавов. Марка ориентирована на стойкость режущей кромки при работе с вязкими и термонагруженными материалами.
Практическое значение этой маркировки
Назначение по материалу
Код S и марка EMG40 указывают на применение фрезы для жаропрочных сплавов и материалов, где важны стойкость покрытия, прочность кромки и стабильная работа при нагреве.
Геометрия и диаметр
Диаметр 1,0 мм, два зуба и сферическая вершина подходят для мелкоразмерного фрезерования, профильных участков и аккуратной обработки сложной поверхности.
Крепление и режимы
Хвостовик DIN6535HA Ø4 мм, глубина 1,0–2,0 × DC и спираль 30° помогают оценить совместимость с патроном, вылетом инструмента и рабочими режимами на станке.
Итоговая расшифровка
MH02-S0100A04S30BN EMG40 — монолитная твердосплавная сферическая фреза Ø1,0 мм, 2 зуба, для жаропрочных сплавов, с цилиндрическим хвостовиком DIN6535HA Ø4 мм, глубиной резания 1,0–2,0 × DC, спиралью 30°, наружным подводом СОЖ и PVD-сплавом EMG40.
Для кого полезно
Расшифровка полезна технологам, операторам ЧПУ, снабжению и менеджерам по подбору режущего инструмента.
