Расшифровка монолитной фрезы MH04-MS0300A04M4143R05N EMG40

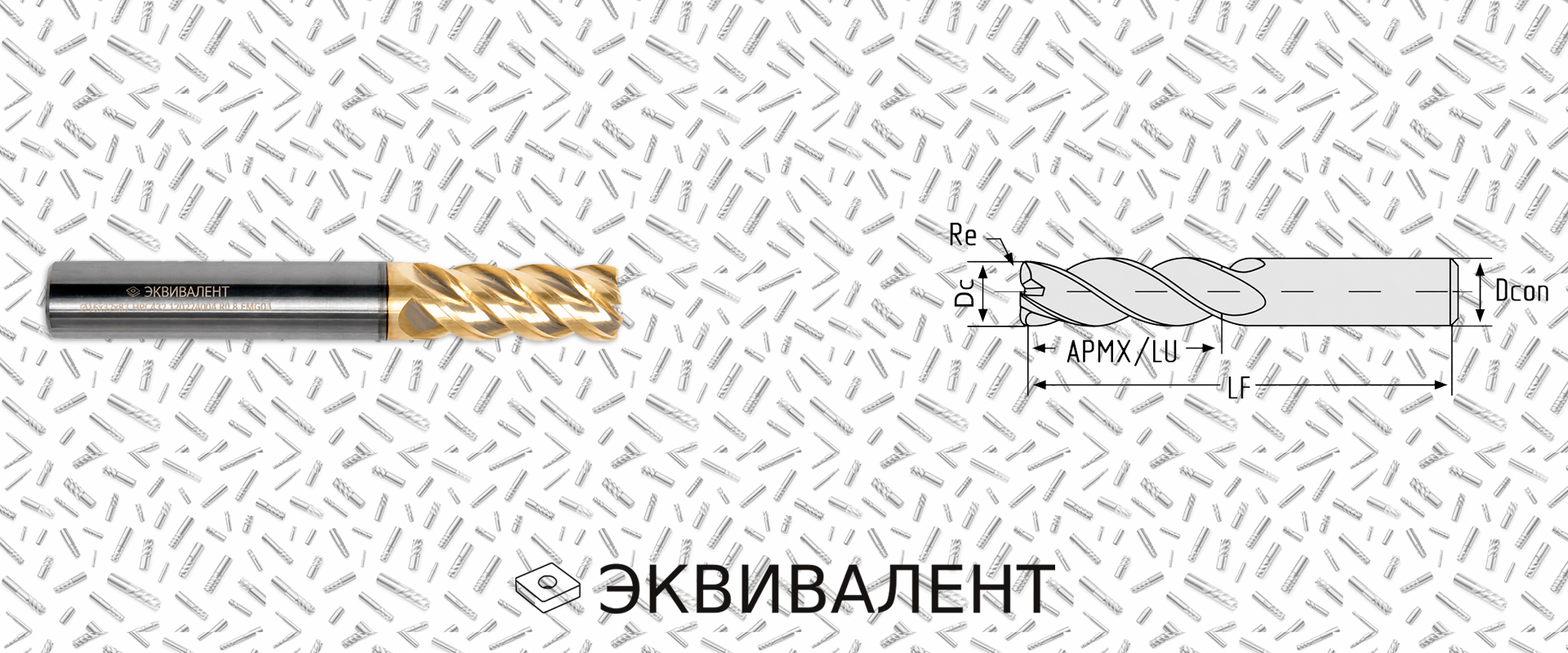

Обозначение MH04-MS0300A04M4143R05N EMG40 указывает на монолитную твердосплавную фрезу с 4 зубьями для обработки нержавеющих и жаропрочных сплавов. По коду можно определить диаметр резания 3,0 мм, цилиндрический хвостовик DIN6535HA 4 мм, рабочую глубину 2,0–3,0 × DC, переменный угол спирали 41/43°, радиус при вершине 0,5 мм и наружный подвод СОЖ.
Пример маркировки
M H 04 MS 0300 A04 M 4143 R05 N EMG40
Что показывает маркировка этой фрезы
Код MH04-MS0300A04M4143R05N EMG40 описывает конструкцию, геометрию и назначение монолитной фрезы. Такая расшифровка помогает быстро понять, для каких материалов предназначен инструмент, какой у него диаметр, тип хвостовика, рабочая глубина, угол спирали, исполнение вершины и способ подвода охлаждения.
В данном случае фреза ориентирована на обработку нержавеющих сталей и жаропрочных сплавов, где важны стабильный отвод стружки, прочность режущей кромки, стойкость покрытия и надёжная работа при повышенной температурной нагрузке.
Расшифровка обозначения MH04-MS0300A04M4143R05N EMG40
Обозначает фрезу. Код указывает, что позиция относится к фрезерному инструменту для операций обработки металлов на станках с ЧПУ и универсальном оборудовании.
Твёрдый сплав. Монолитная твердосплавная фреза отличается высокой жёсткостью, точной геометрией режущей части и стабильностью при работе на повышенных режимах резания.
Четыре зуба. Такое исполнение обеспечивает хороший баланс между производительностью, жёсткостью режущей части, качеством поверхности и стабильностью фрезерования.
Фреза для обработки нержавеющих и жаропрочных сплавов. Геометрия рассчитана на снижение налипания, устойчивое резание вязких материалов и стабильный отвод стружки из зоны обработки.
Диаметр режущей части 3,0 мм. Параметр определяет ширину обработки, минимальный радиус траектории, применимость фрезы для пазов, контурной обработки и мелких элементов детали.
Цилиндрический хвостовик DIN6535HA диаметром 4 мм. Такое исполнение предназначено для установки в цанговые, гидравлические, термоусадочные и другие прецизионные патроны.
Диапазон допустимой глубины резания 2,0–3,0 × DC. Это означает, что фреза рассчитана на работу с глубиной, кратной двум-трём диаметрам режущей части.
Переменный угол подъёма стружечной канавки 41/43°. Такая геометрия повышает плавность резания, снижает вибрации и улучшает стабильность обработки нержавеющих и жаропрочных материалов.
Радиус при вершине 0,5 мм. Радиусная кромка повышает прочность вершины, снижает риск сколов и помогает получить более стабильное качество поверхности при фрезеровании.
Наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону обработки снаружи, помогая снижать температуру резания и улучшать удаление стружки.
Твёрдый сплав с PVD-покрытием для обработки нержавеющих сталей и жаропрочных сплавов. Марка рассчитана на стойкость при работе с вязкими и термонагруженными материалами.
Какие параметры особенно важны при подборе
Назначение MS
Код MS показывает, что фреза предназначена для нержавеющих сталей и жаропрочных сплавов, где требуется стабильная геометрия, стойкое покрытие и контролируемое стружкообразование.
Геометрия 41/43°
Переменный угол спирали помогает уменьшать вибрации, улучшает плавность резания и повышает устойчивость инструмента при фрезеровании сложных материалов.
Радиус R0,5
Радиус при вершине усиливает режущую кромку, повышает сопротивление сколам и делает фрезу более стабильной при нагрузке.
Практическое значение
Расшифровка MH04-MS0300A04M4143R05N EMG40 помогает быстро определить, что это монолитная твердосплавная фреза Ø3,0 мм с хвостовиком Ø4 мм, 4 зубьями, радиусной вершиной R0,5 и геометрией для нержавеющих и жаропрочных сплавов.
Для кого полезно
Материал полезен технологам, снабжению, операторам ЧПУ и специалистам, которые подбирают монолитные фрезы по металлу под конкретную производственную операцию.
