Расшифровка монолитной фрезы MH04-S0300A04M3839R05N EMG40

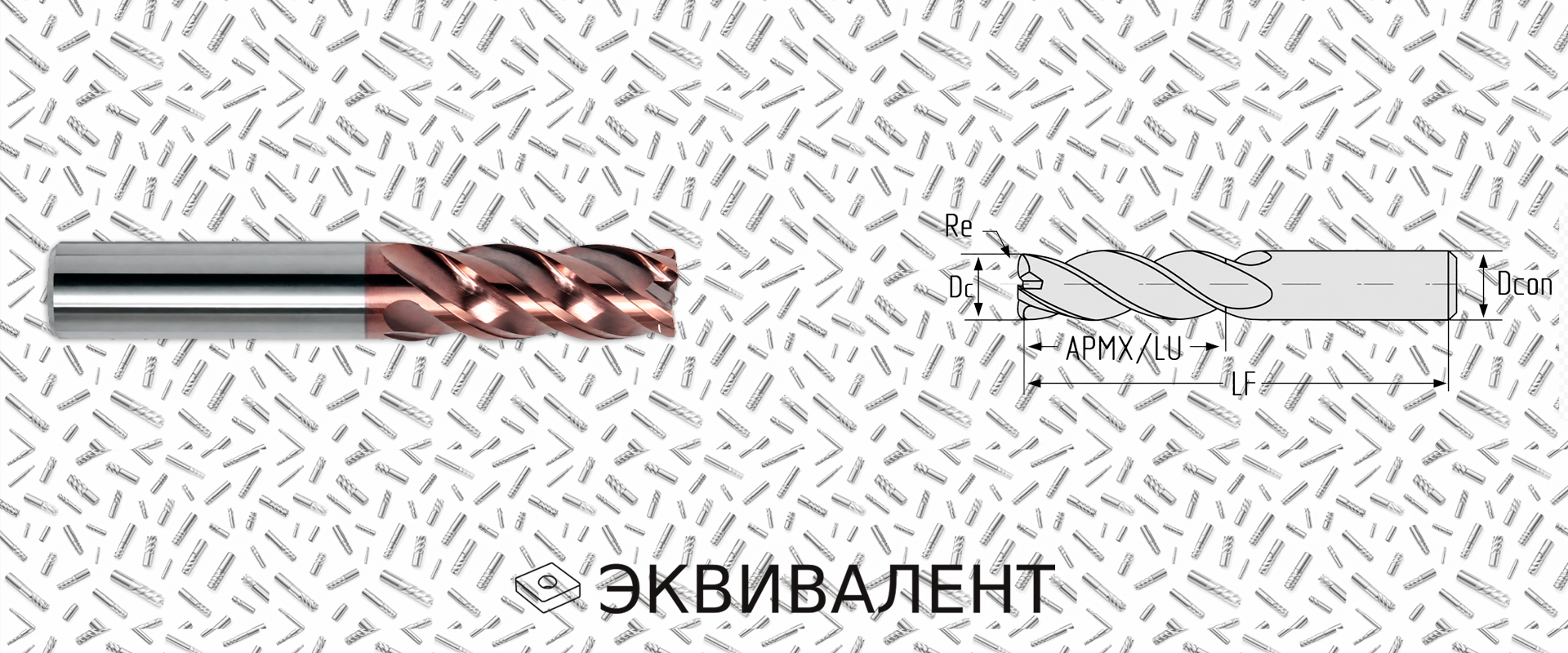

Маркировка MH04-S0300A04M3839R05N EMG40 описывает монолитную твердосплавную фрезу с 4 зубьями для обработки жаропрочных сплавов. По коду можно определить диаметр 3,0 мм, цилиндрический хвостовик DIN6535HA, рабочую глубину 2,0–3,0 × DC, переменный угол спирали 38/39°, радиус при вершине 0,5 мм, наружный подвод СОЖ и сплав EMG40.
Маркировка фрезы
M H 04 S 0300 A04 M 38/39 R0.5 N EMG40
Что показывает маркировка этой фрезы
Код MH04-S0300A04M3839R05N EMG40 применяется для идентификации конструкции и назначения монолитной фрезы. В нём зашифрованы тип инструмента, материал режущей части, количество зубьев, группа обрабатываемых материалов, диаметр, хвостовик, глубина резания, угол стружечной канавки, исполнение вершины, подвод охлаждения и марка твёрдого сплава.
Такая расшифровка помогает быстро подобрать аналог, проверить совместимость инструмента с технологической операцией и избежать ошибки при заказе фрезы для обработки жаропрочных материалов.
Расшифровка обозначения MH04-S0300A04M3839R05N EMG40
Обозначает фрезу. Символ указывает, что инструмент относится к фрезерной группе и применяется для операций фрезерования на металлообрабатывающем оборудовании.
Твёрдый сплав. Монолитная твердосплавная фреза обеспечивает высокую жёсткость, точность геометрии, стойкость режущей кромки и стабильную работу на повышенных режимах резания.
Четыре зуба. Такая геометрия даёт баланс между производительностью, чистотой поверхности и устойчивостью инструмента при фрезеровании прочных и вязких материалов.
Фреза для обработки жаропрочных сплавов. Геометрия рассчитана на стабильное резание материалов, склонных к повышенному нагреву, упрочнению и высоким нагрузкам на режущую кромку.
Диаметр режущей части 3,0 мм. Этот параметр определяет ширину обработки, минимальный радиус траектории, допустимую подачу и применимость фрезы для мелких элементов детали.
Цилиндрический хвостовик DIN6535HA. Значение A указывает на тип хвостовика, а 04 — на его размер. Такое исполнение используется для надёжного зажима в цанговых и гидравлических патронах.
Диапазон допустимой глубины резания 2,0–3,0 × DC. Параметр показывает, на какую глубину относительно диаметра фреза рассчитана при сохранении устойчивости и контролируемой нагрузки.
Переменный угол подъёма стружечной канавки 38/39°. Такая геометрия помогает снизить вибрации, стабилизировать резание и улучшить отвод стружки при работе по труднообрабатываемым сплавам.
Радиус при вершине 0,5 мм. Скругление повышает прочность режущей кромки, снижает риск сколов и помогает получить более стабильную поверхность при фрезеровании.
Наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону резания снаружи, снижает температуру обработки и помогает удалять стружку из рабочей зоны.
Твёрдый сплав с PVD-покрытием для обработки нержавеющих сталей и жаропрочных сплавов. Марка рассчитана на износостойкость, термостойкость и стабильную работу по вязким труднообрабатываемым материалам.
Практический смысл параметров
Для жаропрочных сплавов
Обозначение S указывает на фрезу для сложных материалов, где важны термостойкость, прочная кромка и стабильный отвод стружки.
Диаметр 3 мм и 4 зуба
Диаметр 3,0 мм подходит для небольших элементов, пазов и контуров, а 4 зуба повышают производительность и помогают получить более чистую поверхность.
Спираль 38/39° и R0.5
Переменная спираль снижает склонность к вибрациям, а радиус 0,5 мм усиливает вершину фрезы и повышает стойкость при нагрузке.
Итоговая расшифровка
MH04-S0300A04M3839R05N EMG40 — это монолитная твердосплавная четырёхзубая фреза диаметром 3,0 мм для обработки жаропрочных сплавов, с цилиндрическим хвостовиком DIN6535HA, рабочей глубиной 2,0–3,0 × DC, переменным углом спирали 38/39°, радиусом вершины 0,5 мм и наружным подводом СОЖ.
Для кого полезно
Расшифровка полезна технологам, операторам ЧПУ, снабжению и менеджерам по подбору режущего инструмента.
