Расшифровка монолитной фрезы MH04-M0100A03M3537EN EMG40

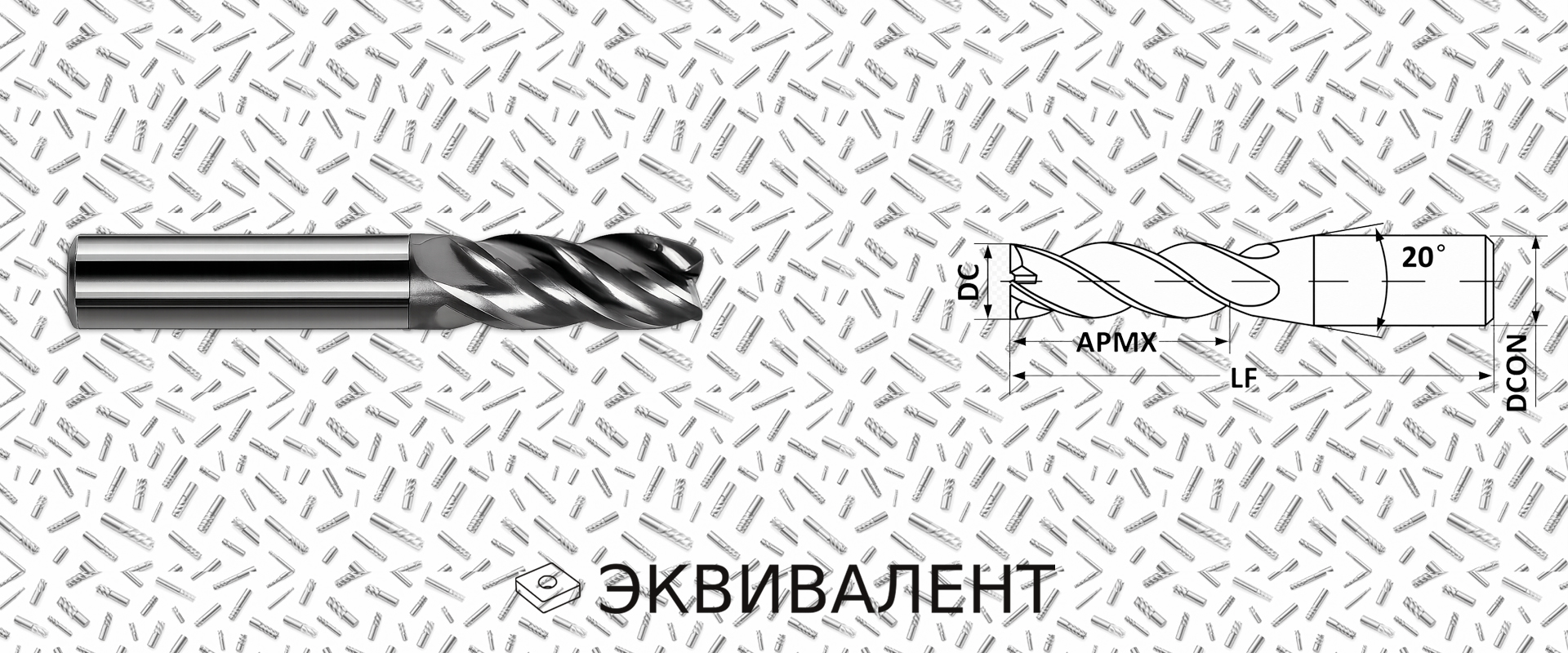

Код MH04-M0100A03M3537EN EMG40 обозначает монолитную твердосплавную четырёхзубую фрезу для обработки нержавеющих сталей. В маркировке указаны диаметр резания 1,0 мм, цилиндрический хвостовик DIN6535HA, допустимая глубина резания 2,0–3,0 × DC, переменный угол спирали 35/37°, защитная фаска и наружный подвод СОЖ. Марка EMG40 — твердый сплав с PVD-покрытием для нержавеющих сталей и жаропрочных сплавов.
Пример маркировки
M H 04 M 0100 A03 M 3537 E N EMG40
Что показывает маркировка монолитной фрезы
Система обозначения применяется для быстрого подбора твердосплавных монолитных фрез под конкретную операцию, материал заготовки, глубину обработки и тип станочного оснащения. Каждый фрагмент кода отвечает за отдельный параметр, который влияет на производительность, стойкость инструмента и стабильность фрезерования.
Расшифровка особенно полезна при подборе аналогов, замене импортных позиций, сравнении фрез разных серий и проверке совместимости инструмента с цангой, патроном или другим типом крепления.
Расшифровка обозначения MH04-M0100A03M3537EN EMG40
Обозначает фрезу. Этот символ указывает, что позиция относится к фрезерному инструменту, а не к сверлу, пластине, державке или вспомогательной оснастке.
Твёрдый сплав. Монолитная твердосплавная фреза рассчитана на высокую жёсткость, точность обработки, стабильную геометрию режущей кромки и работу на повышенных режимах резания.
Четырёхзубая фреза. Количество зубьев влияет на производительность, чистоту поверхности, нагрузку на кромку и эффективность отвода стружки из зоны резания.
Фреза для обработки нержавеющих сталей. Такое исполнение рассчитано на стабильное резание вязких материалов, контроль стружкообразования и снижение риска налипания на режущую кромку.
Диаметр режущей части 1,0 мм. Этот параметр определяет ширину обработки, минимальный радиус траектории, совместимость с операцией и допустимые режимы фрезерования.
Исполнение хвостовика с кодом A — цилиндрический хвостовик DIN6535HA. Обозначение 03 указывает размер хвостовика. Хвостовик влияет на закрепление, биение, жёсткость и стабильность обработки.
Диапазон допустимой глубины резания 2,0–3,0 × DC. Параметр помогает оценить, насколько глубоко фреза может работать относительно собственного диаметра без потери устойчивости.
Переменный угол подъёма стружечной канавки 35/37°. Такая геометрия помогает сделать резание более стабильным, снизить вибрации и улучшить качество поверхности при фрезеровании.
Защитная фаска. Она повышает прочность режущей кромки, снижает риск микросколов и делает инструмент более устойчивым при обработке нержавеющих сталей.
Наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону обработки снаружи, что помогает снижать температуру резания и улучшать удаление стружки.
Твёрдый сплав с PVD-покрытием для обработки нержавеющих сталей и жаропрочных сплавов. Марка ориентирована на стойкость к износу и стабильную работу по труднообрабатываемым материалам.
Какие параметры особенно важны при подборе
Тип фрезы и материал обработки
Код M указывает на назначение для нержавеющих сталей, а марка EMG40 дополнительно расширяет применение на жаропрочные сплавы при соответствующих режимах обработки.
Диаметр, зубья и глубина
Диаметр 1,0 мм, четыре зуба и глубина 2,0–3,0 × DC определяют выбор подачи, глубину прохода, устойчивость инструмента и требования к точности закрепления.
Спираль, фаска и СОЖ
Переменный угол 35/37°, защитная фаска и наружный подвод СОЖ влияют на плавность резания, ресурс кромки, теплоотвод и качество обработанной поверхности.
Практическое значение
Расшифровка MH04-M0100A03M3537EN EMG40 помогает быстро определить, что это тонкая четырёхзубая твердосплавная фреза для нержавеющих сталей с защитной фаской, переменной спиралью и сплавом EMG40.
Для кого полезно
Материал полезен технологам, снабжению, операторам ЧПУ, менеджерам по инструменту и специалистам, которые подбирают фрезы по металлу для производственных операций.
