Система обозначения монолитных фрез: как читать маркировку инструмента
Маркировка монолитной фрезы содержит ключевые параметры инструмента: тип, материал, число зубьев, назначение по обрабатываемому материалу, диаметр резания, хвостовик, допустимую глубину резания, угол подъёма стружечной канавки, исполнение вершины, подвод СОЖ, длину фрезы и марку твёрдого сплава. На примере MH04-G0600C06S3841EN-L EMG30 можно быстро определить конструкцию, геометрию и область применения фрезы.
Пример маркировки
M H 04 G 0600 C06 S 3841 E N L · EMG30
Что показывает маркировка монолитной фрезы
Система обозначения применяется для быстрого подбора твердосплавных монолитных фрез под конкретную операцию, материал заготовки, глубину обработки и тип станочного оснащения. Каждый фрагмент кода отвечает за отдельный параметр, который влияет на производительность, стойкость инструмента и стабильность фрезерования.
Расшифровка особенно полезна при подборе аналогов, замене импортных позиций, сравнении фрез разных серий и проверке совместимости инструмента с цангой, патроном или другим типом крепления.
Расшифровка обозначения MH04-G0600C06S3841EN-L EMG30
Обозначает фрезу. Этот символ указывает, что позиция относится к фрезерному инструменту, а не к сверлу, пластине, державке или вспомогательной оснастке.
Твёрдый сплав. Монолитная твердосплавная фреза рассчитана на высокую жёсткость, точность обработки, стабильную геометрию режущей кромки и работу на повышенных режимах резания.
Четырёхзубая фреза. Количество зубьев влияет на производительность, чистоту поверхности, нагрузку на кромку и эффективность отвода стружки из зоны резания.
Универсальная фреза. Такое исполнение подходит для широкого круга стандартных операций фрезерования, когда требуется сбалансированное сочетание стойкости, жёсткости и качества обработки.

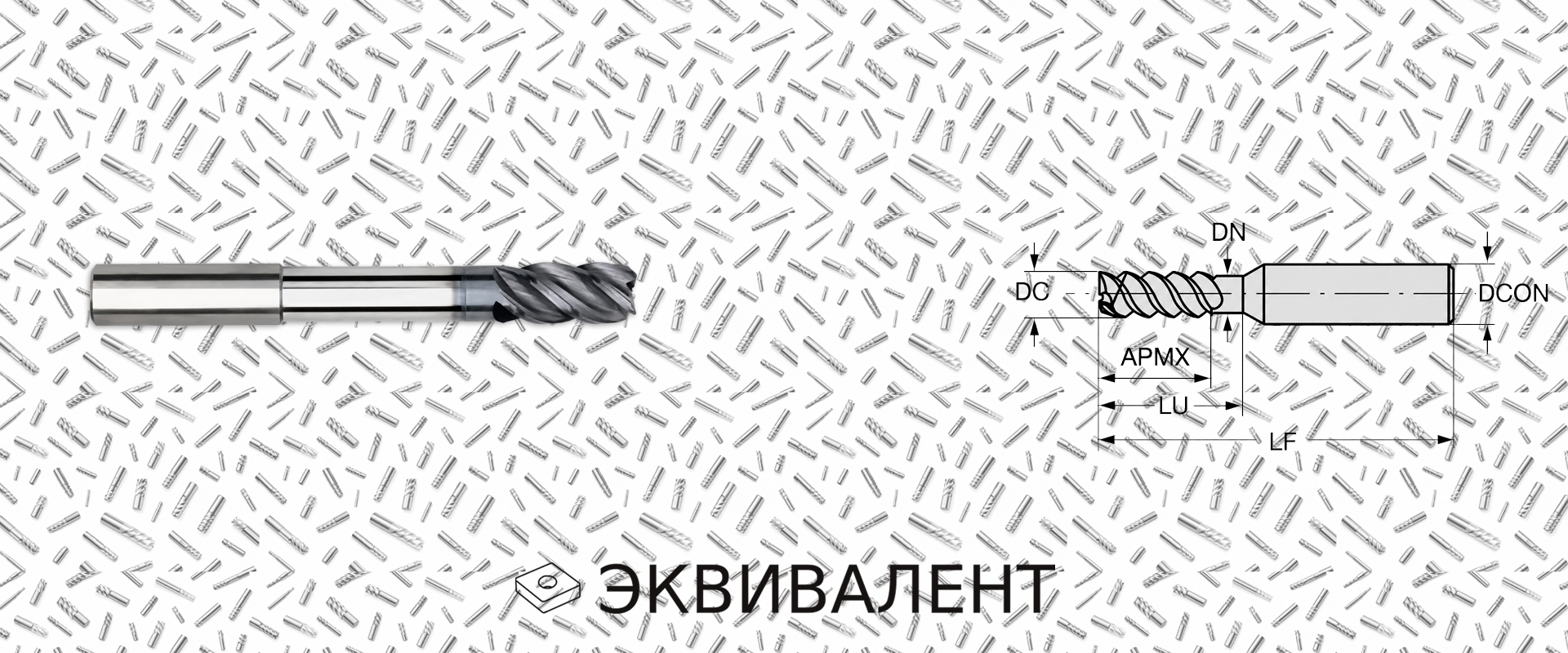

Диаметр режущей части 6,0 мм. Этот параметр определяет ширину обработки, совместимость с операцией, минимальный радиус траектории и допустимые режимы фрезерования.
Исполнение C — цилиндрический хвостовик с шейкой, диаметр хвостовика 6 мм. Хвостовик определяет способ закрепления фрезы в патроне и влияет на биение, жёсткость и стабильность обработки.
Диапазон допустимой глубины резания 1,0–2,0 × DC. Параметр помогает оценить, насколько глубоко фреза может работать относительно собственного диаметра без потери устойчивости.
Переменный угол подъёма стружечной канавки 38°/41°. Такая геометрия повышает стабильность резания, снижает вибрации и улучшает качество поверхности при фрезеровании.
Защитная фаска. Такое исполнение усиливает режущую кромку, повышает сопротивление сколам и улучшает стойкость инструмента при работе с переменной нагрузкой.
Наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону обработки снаружи, что помогает снижать температуру резания и улучшать удаление стружки.
Длинное исполнение. Удлинённая фреза применяется, когда требуется больший вылет или доступ к зоне обработки, но при подборе важно учитывать снижение жёсткости системы.
Твёрдый сплав с покрытием PVD для обработки сталей до HRC 48, нержавеющих сталей и чугунов. Марка ориентирована на универсальное применение и стабильную стойкость режущей кромки.
Какие параметры особенно важны при подборе
Тип фрезы и материал обработки
В коде G указано универсальное назначение фрезы, а марка EMG30 подходит для сталей, нержавеющих сталей и чугунов.
Диаметр, зубья и глубина
Диаметр 6,0 мм, 4 зуба и диапазон 1,0–2,0 × DC определяют производительность, допустимую нагрузку и устойчивость инструмента при фрезеровании.
Хвостовик, спираль и вершина
Хвостовик C06, переменная спираль 38°/41° и защитная фаска E повышают стабильность резания, снижают вибрации и увеличивают стойкость режущей кромки.
Практическое значение
Понимание системы обозначения монолитных фрез помогает быстрее подбирать аналоги, корректно сравнивать инструмент разных серий и снижает риск ошибки при заказе фрезы под конкретную технологическую задачу.
Для кого полезно
Материал полезен технологам, снабжению, операторам ЧПУ, менеджерам по инструменту и специалистам, которые подбирают фрезы по металлу для производственных операций.
