Расшифровка монолитной фрезы MH04-M0100A04M4245EN EMG40

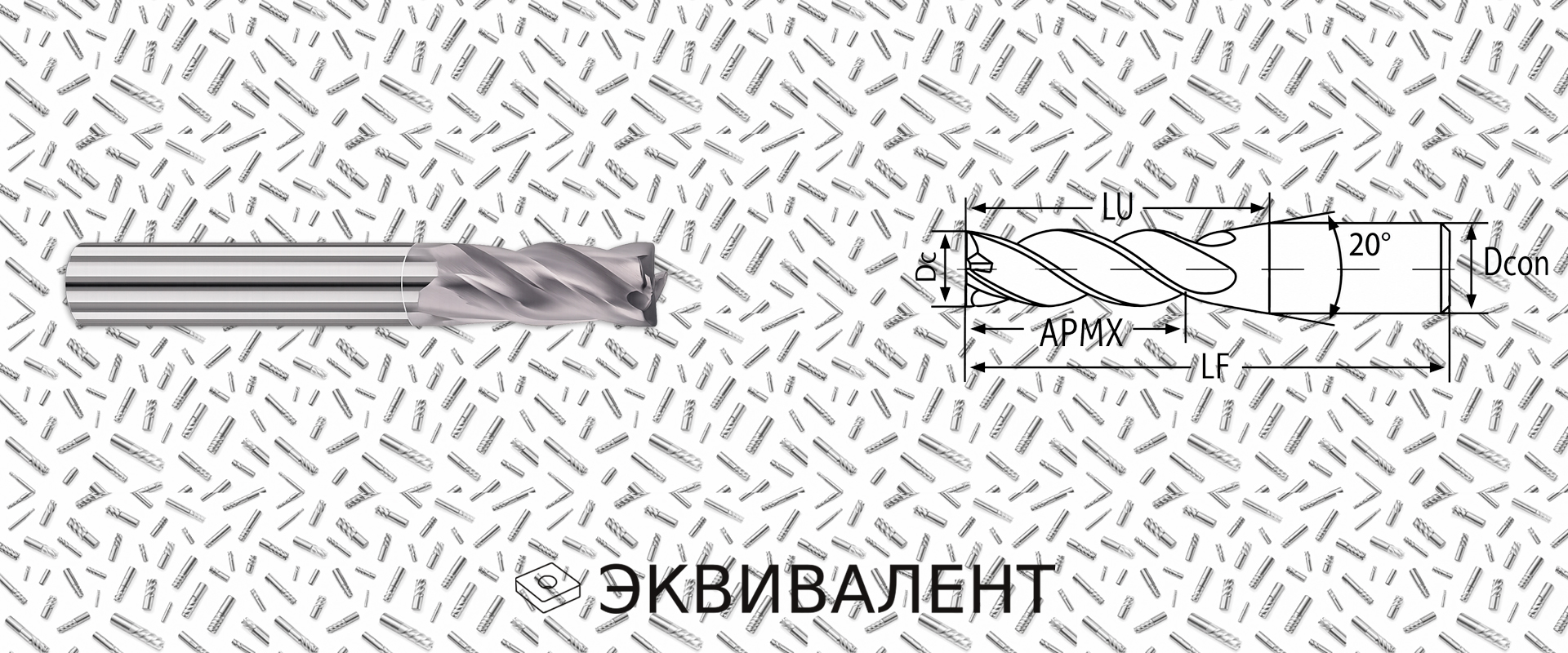

Код MH04-M0100A04M4245EN EMG40 описывает монолитную твердосплавную фрезу: тип инструмента, материал, число зубьев, назначение по обрабатываемому материалу, диаметр резания, тип хвостовика, допустимую глубину резания, угол спирали, радиус при вершине, подвод СОЖ и марку сплава.
Разбор кода
M H 04 M 0100 A04 M 4245 EN EMG40
Что показывает маркировка этой фрезы
Обозначение MH04-M0100A04M4245EN EMG40 позволяет определить конструкцию и назначение инструмента без обращения к полному чертежу. По коду видно, что это монолитная твердосплавная фреза малого диаметра для обработки алюминиевых сплавов, с двумя зубьями, радиусной вершиной и наружным подводом охлаждающей жидкости.
Такая расшифровка полезна при подборе аналога, проверке совместимости с державкой или патроном, формировании заказа и сравнении фрез разных серий по геометрии, диаметру, длине рабочей части и назначению.
Расшифровка обозначения MH02-N0200C03M25R01N EMN30
M означает фрезу. Код указывает, что инструмент относится к фрезерной группе и применяется для операций фрезерования на станках с ручным или ЧПУ-управлением.
H — твёрдый сплав. Монолитная твердосплавная фреза отличается высокой жёсткостью, стабильной геометрией режущей кромки и возможностью работы на повышенных режимах резания.
Фрезу с 4 зубьями выбирают для обработки стали при жёсткой системе, когда важны высокая производительность и чистая поверхность. Она не подходит для глубоких пазов и мягких материалов, потому что хуже отводит стружку.
M — фреза для обработки нержавеющих сталей. Геометрия такой фрезы рассчитана на стабильное резание вязкого материала, снижение налипания на режущую кромку и уверенный отвод стружки при обработке нержавейки.
Диаметр режущей части — 1,0 мм. Этот параметр определяет ширину обработки, минимальный радиус траектории, допустимую нагрузку на инструмент и выбор режимов фрезерования.
Хвостовик A04 означает цилиндрический хвостовик диаметром 4 мм. Это нужно, чтобы понимать, в какой держатель или цангу можно установить фрезу.
M — допустимый диапазон глубины резания 2,0–3,0 × DC. Параметр показывает, на какую глубину относительно диаметра фреза рассчитана при стабильной работе.
Токарные фрезы FHA 42/45° применяются для высокопроизводительной обработки плоскостей, уступов и торцов с плавным врезанием и сниженной ударной нагрузкой на инструмент и станок. Угол в 42–45° обеспечивает оптимальный баланс между стойкостью режущей кромки и качеством поверхности, особенно при обработке сталей и нержавеющих сплавов.
Защитная фаска при вершине токарной фрезы нужна для повышения стойкости режущей кромки — она снижает вероятность сколов и выкрашивания при ударных нагрузках и прерывистом резании. Также фаска стабилизирует процесс резания, позволяя работать с более агрессивными режимами и обрабатывать более твёрдые материалы.
N — наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону обработки снаружи, помогая снижать температуру резания и улучшать удаление стружки.
EMG40 — Твердый сплав с покрытием PVD для обработки нержавеющих сталей и жаропрочных сплавов.
Практический смысл параметров
Для нержавеющих сталей
Код М указывает на назначение фрезы для нержавеющих сталей. Такая фреза рассчитана на вязкий материал, склонный к налипанию и наклёпу, поэтому обычно имеет более острую режущую кромку, подходящую геометрию стружечной канавки и покрытие, снижающее нагрев и прилипание стружки. Для нержавейки это важно, потому что неправильная фреза быстро перегревается, заминает кромку, даёт плохую поверхность и резко теряет стойкость.
Малый диаметр 1,0 мм
Диаметр 1,0 мм подходит для тонких пазов, небольших контуров, выборок, карманов и участков, где требуется точная траектория обработки.
E - защитная фаска при вершине
фаска снижает риск сколов при входе в металл, прерывистом резании, вибрациях и обработке вязких материалов вроде нержавейки. Такая фреза обычно работает стабильнее и дольше, но острота кромки чуть ниже, поэтому для чистовой обработки с минимальным усилием иногда выбирают более острую геометрию без выраженной защитной фаски.
Итоговая расшифровка
MH04-M0100A04M4245EN EMG40 — твердосплавная фреза серии MH04 с 4 зубьями, диаметром рабочей части 1,0 мм и хвостовиком A04 / Ø4 мм, предназначенная прежде всего для обработки материалов группы M — нержавеющих сталей. Геометрия 4245 означает переменный угол спирали 42/45°: такая заточка снижает вибрации, улучшает отвод стружки и даёт более стабильную работу на вязких материалах. Обозначение EN указывает на исполнение с защитной фаской при вершине и без внутреннего охлаждения, а сплав EMG40 подходит для стойкой работы по нержавейке при чистовой и получистовой обработке.
Для кого полезно
Материал полезен технологам, операторам ЧПУ, снабжению и менеджерам по инструменту при подборе монолитных фрез и их аналогов.
