Система обозначения монолитных фрез: расшифровка MH04-MS0100A04M4143EN EMG40

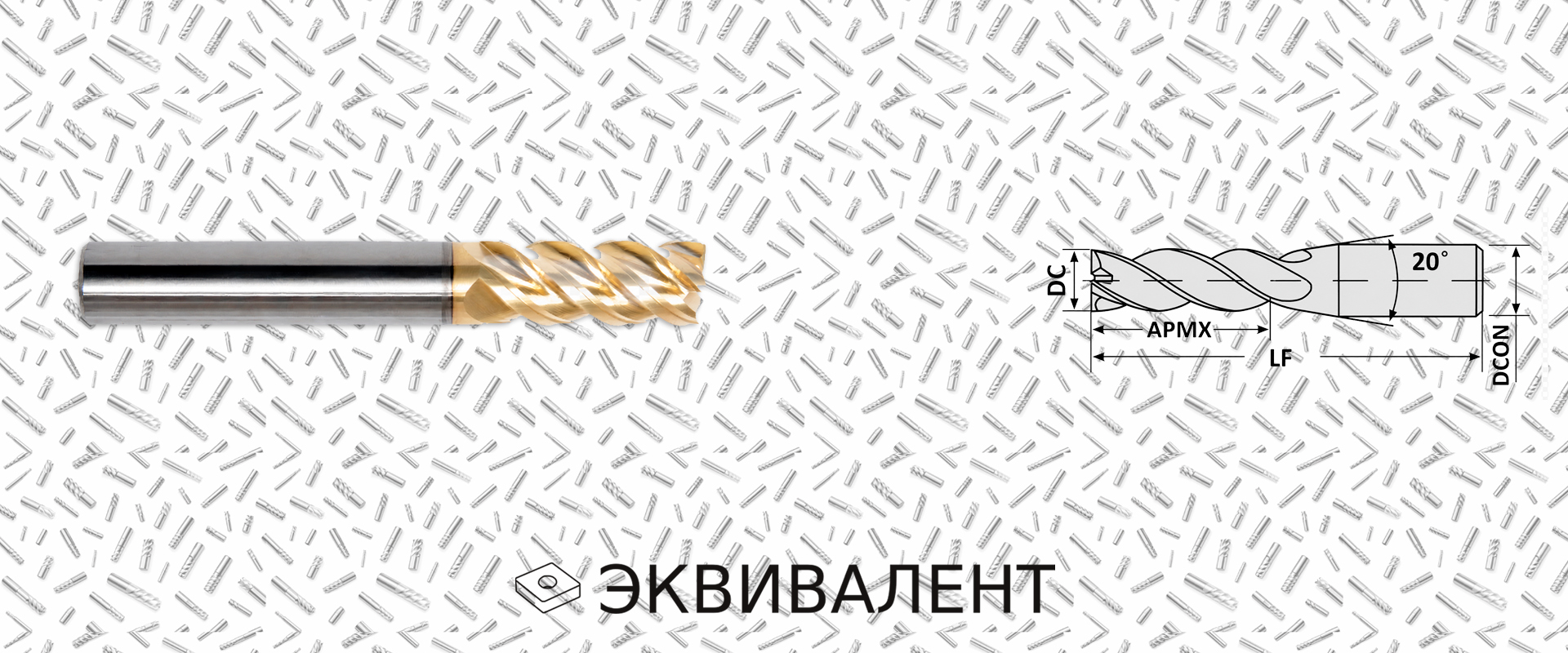

Код MH04-MS0100A04M4143EN EMG40 обозначает монолитную твердосплавную фрезу с 4 зубьями для обработки нержавеющих и жаропрочных сплавов. По маркировке можно определить диаметр 10,0 мм, цилиндрический хвостовик DIN6535HA, рабочую глубину 2,0–3,0 × DC, переменный угол спирали 41/43°, защитную фаску, наружный подвод СОЖ и сплав EMG40.
Пример маркировки
M H 04 MS 0100 A04 M 41/43 E N EMG40
Что показывает маркировка фрезы
Система обозначения применяется для быстрого подбора монолитных фрез под конкретный материал заготовки, диаметр обработки, глубину фрезерования, тип хвостовика и исполнение режущей части. Каждый фрагмент кода отвечает за отдельный параметр, влияющий на стойкость инструмента, отвод стружки и стабильность резания.
Для фрезы MH04-MS0100A04M4143EN EMG40 маркировка указывает на исполнение под нержавеющие и жаропрочные материалы, где особенно важны контролируемое стружкообразование, термостойкость покрытия и защита режущей кромки от сколов.
Расшифровка обозначения MH04-MS0100A04M4143EN EMG40
Обозначает фрезу. Этот символ показывает, что позиция относится к фрезерному инструменту для операций обработки металлов на станках с ЧПУ и универсальном фрезерном оборудовании.
Твёрдый сплав. Монолитная твердосплавная фреза обеспечивает высокую жёсткость, точность геометрии, стойкость режущей кромки и возможность работы на повышенных режимах.
Четырёхзубое исполнение. Такое количество зубьев повышает производительность, улучшает чистоту поверхности и делает фрезу устойчивой при пазовом, боковом и контурном фрезеровании.
Фреза для обработки нержавеющих и жаропрочных сплавов. Геометрия рассчитана на стабильное резание вязких материалов, снижение вибраций и эффективный отвод стружки.
Диаметр режущей части 10,0 мм. Этот параметр определяет ширину обработки, выбор траектории, допустимую подачу и совместимость фрезы с конкретной технологической операцией.
Цилиндрический хвостовик DIN6535HA. Такое исполнение применяется для зажима в цанговых, гидравлических и термозажимных патронах, где важны точность установки и минимальное биение.
Диапазон допустимой глубины резания 2,0–3,0 × DC. Фреза подходит для обработки на средней глубине, сохраняя баланс между производительностью, жёсткостью и устойчивостью режущей части.
Переменный угол подъёма стружечной канавки 41/43°. Такая геометрия помогает снижать вибрации, стабилизирует резание и улучшает качество поверхности при обработке нержавеющих и жаропрочных сплавов.
Защитная фаска при вершине. Она усиливает режущую кромку, снижает риск выкрашивания и повышает стойкость фрезы при работе по вязким и труднообрабатываемым материалам.
Наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону резания снаружи, помогает снижать температуру, улучшает удаление стружки и повышает стабильность обработки.
Твёрдый сплав с PVD-покрытием для обработки нержавеющих сталей и жаропрочных сплавов. Марка ориентирована на стойкость при повышенных температурах и стабильную работу по вязким материалам.
Какие параметры особенно важны при подборе
Назначение MS
Исполнение MS выбирают для нержавеющих и жаропрочных сплавов, где требуется устойчивая геометрия, контролируемый сход стружки и снижение налипания материала на режущую кромку.
Спираль 41/43°
Переменный угол спирали снижает вибрации и делает фрезерование более стабильным, особенно при обработке вязких материалов и работе с боковой нагрузкой.
Защитная фаска E
Фаска укрепляет вершину фрезы, повышает сопротивление сколам и помогает сохранить ресурс инструмента при обработке сложных сталей и жаропрочных сплавов.
Практическое значение
MH04-MS0100A04M4143EN EMG40 — монолитная твердосплавная фреза диаметром 10 мм для нержавеющих и жаропрочных сплавов. Она подходит для стабильного фрезерования на средней глубине резания, когда важны стойкость кромки, снижение вибраций и надёжный отвод стружки.
Для кого полезно
Расшифровка полезна технологам, операторам ЧПУ, снабжению и специалистам по подбору фрез для обработки нержавеющих сталей и жаропрочных материалов.
