Система обозначения монолитных фрез: расшифровка MH03-N0100A04M45R02N EMN30

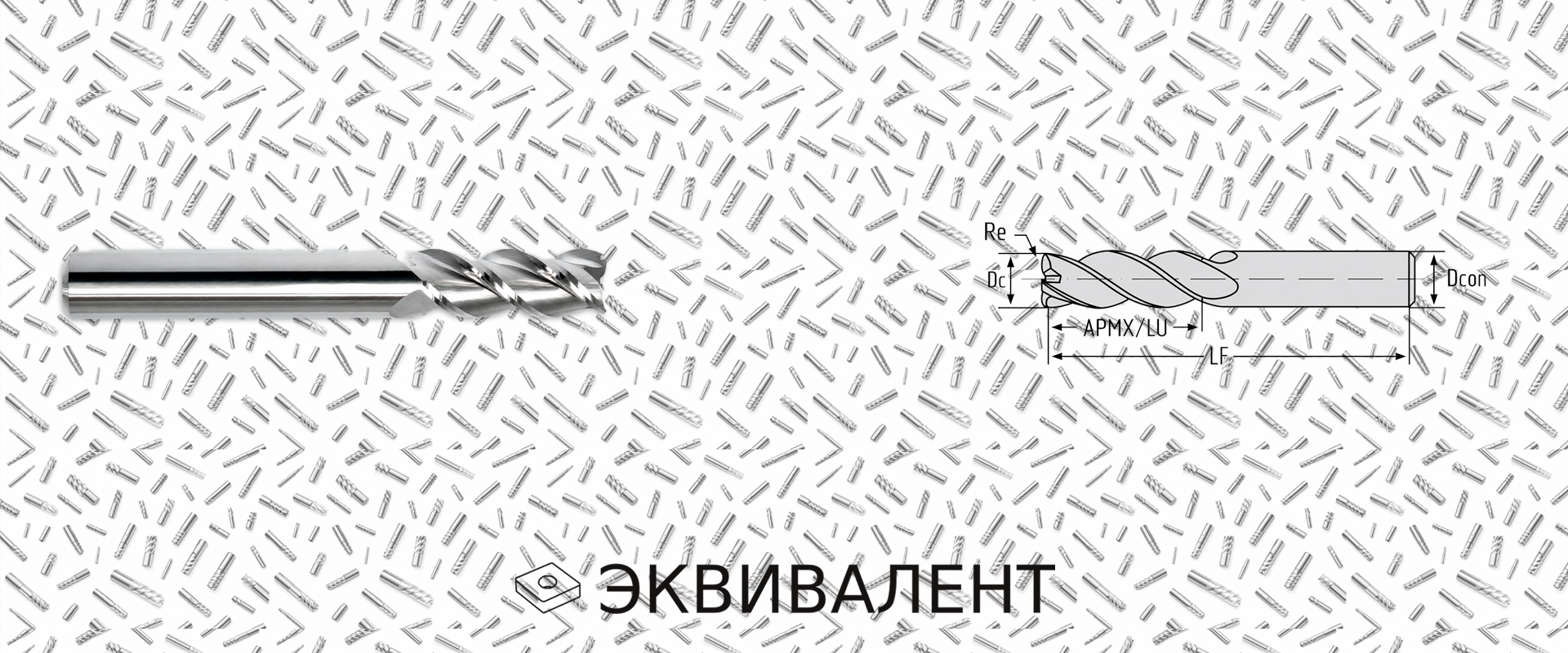

Маркировка MH03-N0100A04M45R02N EMN30 обозначает монолитную твердосплавную фрезу с 3 зубьями для обработки алюминиевых и медных сплавов, диаметром 10 мм, цилиндрическим хвостовиком, рабочей глубиной 2,0–3,0 × DC, углом спирали 45°, радиусом при вершине 0,2 мм и наружным подводом СОЖ. Марка EMN30 — твёрдый сплав без покрытия для цветных металлов.
Пример маркировки
M H 03 N 0100 A04 M 45 R02 N EMN30
Что показывает маркировка монолитной фрезы
Система обозначения позволяет быстро определить конструкцию фрезы, её назначение, геометрию режущей части, способ закрепления и материал режущей основы. Каждый фрагмент кода отвечает за отдельный параметр, который влияет на выбор режима, устойчивость обработки и совместимость инструмента с операцией.
Такая расшифровка особенно важна при подборе фрез для ЧПУ, сравнении аналогов, замене импортного инструмента и проверке соответствия фрезы конкретному материалу заготовки.
Расшифровка обозначения MH03-N0100A04M45R02N EMN30
Обозначает фрезу. Код показывает, что инструмент относится к фрезерной группе и применяется для операций обработки металлов резанием.
Твёрдый сплав. Монолитная твердосплавная фреза обладает высокой жёсткостью, стабильной геометрией и подходит для точной обработки на станках с ЧПУ.
Трёхзубая фреза. Такое исполнение помогает сохранить хорошую производительность и увеличить пространство для отвода стружки при обработке алюминиевых и цветных сплавов.
Фреза для алюминиевых и медных сплавов. Геометрия рассчитана на эффективный отвод стружки, снижение налипания материала и стабильное резание цветных металлов.
Диаметр режущей части 10,0 мм. Этот параметр определяет ширину обработки, допустимую траекторию, жёсткость инструмента и выбор режимов фрезерования.
Цилиндрический хвостовик DIN6535HA. Он используется для закрепления фрезы в патроне и влияет на биение, жёсткость установки и стабильность обработки.
Диапазон рабочей глубины 2,0–3,0 × DC. Параметр показывает, на какую глубину фреза рассчитана относительно собственного диаметра.
Угол подъёма стружечной канавки 45°. Такая спираль улучшает вывод стружки, снижает риск налипания алюминия и помогает получить более чистую поверхность.
Радиус при вершине 0,2 мм. Небольшой радиус повышает стойкость режущей кромки по сравнению с острой вершиной и помогает снизить риск микросколов.
Наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону резания снаружи, помогая снижать температуру и вымывать стружку из зоны обработки.
Твёрдый сплав без покрытия для обработки алюминиевых и медных сплавов. Исполнение без покрытия снижает склонность к налипанию цветных металлов на режущую кромку.
Какие параметры особенно важны при подборе
Назначение N и сплав EMN30
Эта комбинация указывает на фрезу для алюминиевых и медных сплавов, где важны острое резание, чистый отвод стружки и снижение налипания материала.
Диаметр, зубья и радиус
Диаметр 10 мм, 3 зуба и радиус R0.2 задают баланс между производительностью, прочностью вершины и качеством поверхности при фрезеровании.
Спираль 45° и наружная СОЖ
Угол спирали 45° помогает эффективно выводить стружку из зоны резания, а наружная СОЖ поддерживает стабильную температуру обработки.
Практическое значение
Фреза MH03-N0100A04M45R02N EMN30 подходит для обработки алюминиевых и медных сплавов, когда требуется стабильный отвод стружки, снижение налипания и аккуратная обработка цветных металлов.
Для кого полезно
Расшифровка полезна технологам, операторам ЧПУ, снабжению и специалистам, которые подбирают монолитные фрезы по металлу под конкретную операцию.
