Расшифровка монолитной фрезы MH06-P0600A06M45EN EMG45

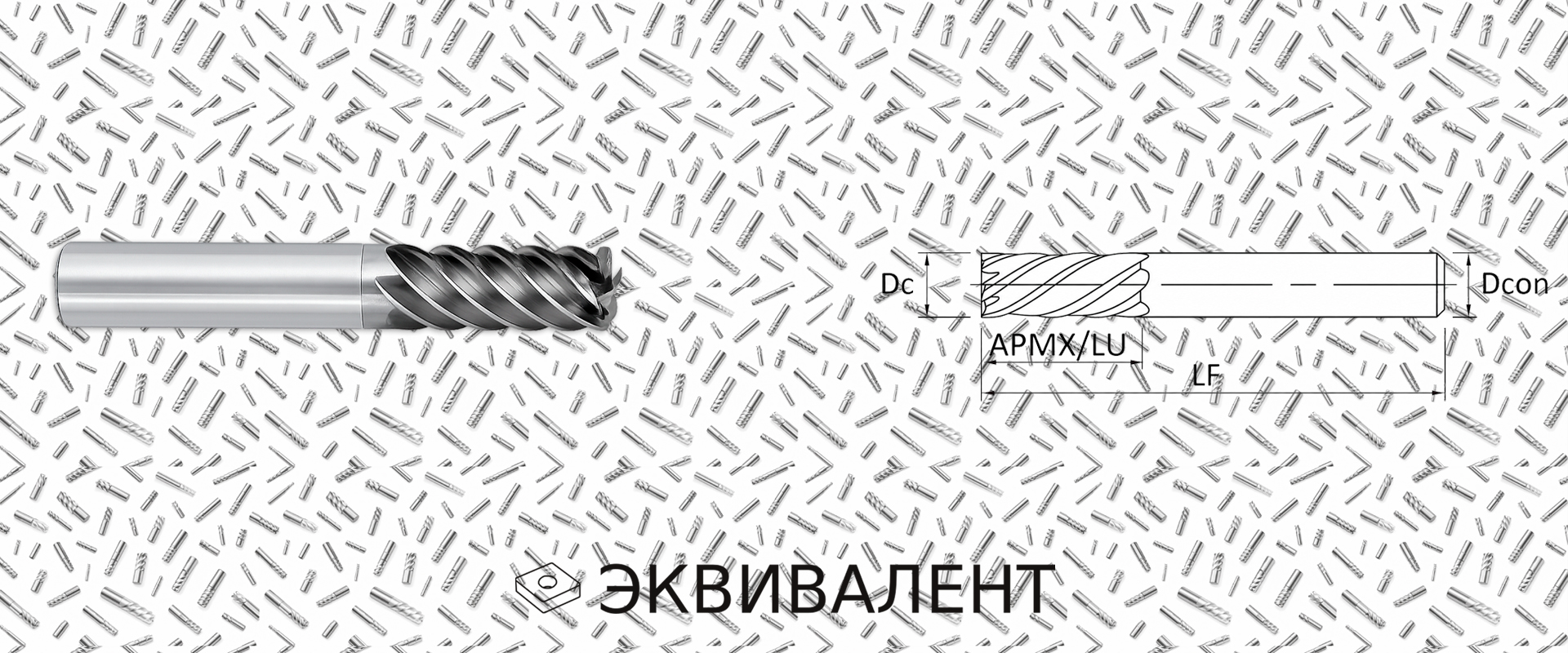

Код MH06-P0600A06M45EN EMG45 описывает монолитную твердосплавную фрезу для обработки сталей. По маркировке можно определить тип инструмента, материал фрезы, количество зубьев, диаметр резания, исполнение хвостовика, глубину обработки, угол спирали, геометрию вершины, подвод СОЖ и марку твёрдого сплава.
Разбор кода
M H 06 P 0600 A06 M 45 E N EMG45
Что показывает маркировка этой фрезы
Обозначение монолитной фрезы позволяет быстро понять, для какой обработки рассчитан инструмент и какие конструктивные параметры заложены в его исполнение. В данном случае фреза относится к твердосплавному инструменту для обработки сталей, имеет 6 зубьев, диаметр 6,0 мм, цилиндрический хвостовик и защитную фаску при вершине.
Такая расшифровка помогает корректно подобрать фрезу под материал заготовки, режим обработки, глубину резания, тип крепления и требования к стойкости режущей кромки.
Расшифровка обозначения MH06-P0600A06M45EN EMG45
M — фреза. Символ показывает, что позиция относится к фрезерному инструменту для обработки металлов на фрезерных и ЧПУ-станках.
H — твёрдый сплав. Монолитная твердосплавная фреза отличается высокой жёсткостью, точностью, износостойкостью и стабильной работой на повышенных режимах резания.
06 — шесть зубьев. Такое исполнение повышает производительность и чистоту поверхности, но требует стабильного отвода стружки и достаточной жёсткости станочной системы.
P — фреза для обработки сталей. Геометрия рассчитана на стабильное резание конструкционных, углеродистых и легированных сталей в пределах рекомендуемых режимов.
0600 — диаметр режущей части 6,0 мм. Диаметр определяет ширину обработки, допустимую подачу, траекторию фрезерования и совместимость инструмента с технологической операцией.
A06 — цилиндрический хвостовик DIN6535HA диаметром 6 мм. Такое исполнение применяется для установки фрезы в цанговые, гидравлические, термоусадочные и другие точные патроны.
M — диапазон допустимой глубины резания 2,0–3,0 × DC. Для диаметра 6 мм это указывает на возможность работы с увеличенной глубиной относительно диаметра фрезы при достаточной жёсткости системы.
45 — угол подъёма стружечной канавки 45°. Такой угол улучшает плавность резания, снижает вибрации и помогает получать более чистую поверхность при обработке сталей.
E — защитная фаска при вершине. Она усиливает режущую кромку, снижает риск сколов и повышает стойкость фрезы при работе по стали.
N — наружный подвод СОЖ. Охлаждение подаётся в зону резания снаружи, что помогает снижать температуру, улучшать удаление стружки и поддерживать стабильность обработки.
EMG45 — твёрдый сплав с PVD-покрытием для обработки сталей с твёрдостью до HRC 45 и чугунов. Марка ориентирована на стабильную стойкость при работе по сталям.
Практический смысл параметров
Для обработки сталей
Код P показывает назначение фрезы под стали. Это важно при выборе инструмента под конструкционные, углеродистые и легированные стали, где нужна прочная режущая кромка и стабильное стружкообразование.
6 зубьев и угол 45°
Шесть зубьев повышают производительность и качество поверхности, а спираль 45° делает резание более плавным и снижает склонность к вибрациям при достаточной жёсткости закрепления.
Защитная фаска
Исполнение E усиливает вершину фрезы. Это полезно при обработке стали, где кромка испытывает ударные и тепловые нагрузки, особенно при повышенных режимах.
Итоговая расшифровка
MH06-P0600A06M45EN EMG45 — монолитная твердосплавная фреза диаметром 6,0 мм, с 6 зубьями, цилиндрическим хвостовиком DIN6535HA 6 мм, глубиной резания 2,0–3,0 × DC, углом спирали 45°, защитной фаской, наружным подводом СОЖ и сплавом EMG45 для обработки сталей до HRC 45 и чугунов.
Для кого полезно
Материал полезен технологам, операторам ЧПУ, специалистам по подбору режущего инструмента, снабжению и менеджерам по металлообработке.
