Расшифровка монолитной фрезы MH02-P0100A06S30BN EMG45

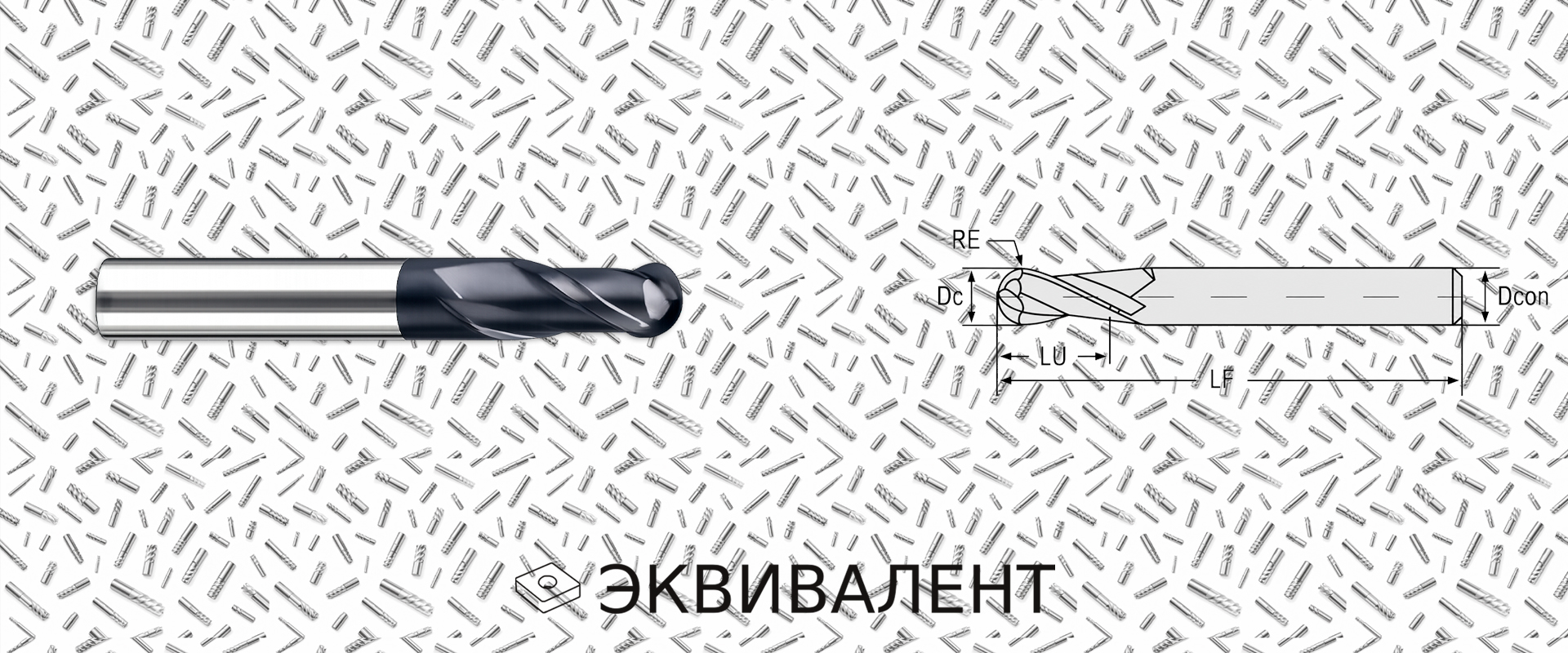

Маркировка MH02-P0100A06S30BN EMG45 описывает монолитную твердосплавную фрезу с 2 зубьями для обработки сталей: диаметр резания 1,0 мм, цилиндрический хвостовик DIN6535HA, диапазон глубины резания 1,0–2,0 × DC, угол спирали 30°, сферическая вершина и наружный подвод СОЖ. Сплав EMG45 — твёрдый сплав с PVD-покрытием для сталей до HRC ≤ 45 и чугунов.
Разбор маркировки
M H 02 P 0100 A06 S 30 B N EMG45
Что показывает маркировка этой фрезы
Код MH02-P0100A06S30BN позволяет определить конструкцию и назначение инструмента: это концевая монолитная фреза из твёрдого сплава, рассчитанная на обработку сталей, с малым диаметром резания и сферической рабочей частью.
Такая расшифровка помогает проверить совместимость фрезы с патроном, подобрать режимы фрезерования, оценить допустимую глубину обработки и понять, для каких материалов инструмент применяется.
Расшифровка обозначения MH02-P0100A06S30BN EMG45
Обозначает фрезу. Это фрезерный инструмент для обработки металла на станках, включая ЧПУ-оборудование.
Твёрдый сплав. Такая монолитная фреза обладает высокой жёсткостью, точной геометрией режущей части и рассчитана на стабильную работу при фрезеровании сталей.
Два зуба. Двухзубая геометрия улучшает отвод стружки, снижает забивание канавок и подходит для малых диаметров, где важно сохранить свободное пространство для стружкообразования.
Фреза для обработки сталей. Геометрия рассчитана на стабильное резание конструкционных и легированных сталей при сохранении прочности режущей кромки.
Диаметр режущей части 1,0 мм. Малый диаметр применяется для точной обработки, выборки небольших радиусов, 3D-фрезерования и работы в ограниченных зонах детали.
Код A обозначает цилиндрический хвостовик DIN6535HA, а 06 указывает диаметр хвостовика 6 мм. Такой хвостовик применяется для зажима в цанговых и высокоточных патронах.
Диапазон допустимой глубины резания 1,0–2,0 × DC. Это значит, что фреза рассчитана на работу с умеренной глубиной относительно своего диаметра.
Угол подъёма стружечной канавки 30°. Такая спираль даёт устойчивое резание, контролируемый отвод стружки и хорошую жёсткость режущей части при обработке сталей.
Сферическая вершина. Такая фреза применяется для 3D-обработки, обработки радиусных поверхностей, формообразования и чистового прохода по сложному профилю.
Наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону резания снаружи, что помогает снижать температуру, улучшать удаление стружки и повышать стабильность обработки.
Твёрдый сплав с PVD-покрытием для обработки сталей с твёрдостью до HRC ≤ 45 и чугунов. Сплав рассчитан на износостойкость и стабильную работу режущей кромки.
Практический смысл параметров
Для сталей
Код P показывает, что фреза предназначена для обработки сталей. Это важно при подборе инструмента под конструкционные и легированные материалы.
Малый диаметр 1,0 мм
Диаметр 1,0 мм применяется для точных операций, мелких элементов, малых радиусов и обработки сложных участков детали.
Сферическая вершина
Код B означает сферическое исполнение. Такая фреза удобна для 3D-поверхностей, пресс-форм, радиусных переходов и чистовой обработки профиля.
Итоговая расшифровка
MH02-P0100A06S30BN EMG45 — монолитная твердосплавная двухзубая сферическая фреза диаметром 1,0 мм с цилиндрическим хвостовиком 6 мм, наружным подводом СОЖ и углом спирали 30°. Предназначена для обработки сталей, сплав EMG45 подходит для сталей до HRC ≤ 45 и чугунов.
Для кого полезно
Материал полезен технологам, снабжению, операторам ЧПУ и специалистам, которые подбирают фрезы по металлу по маркировке.
