Расшифровка монолитной фрезы MH02-P0010A04ES30EN EMG45

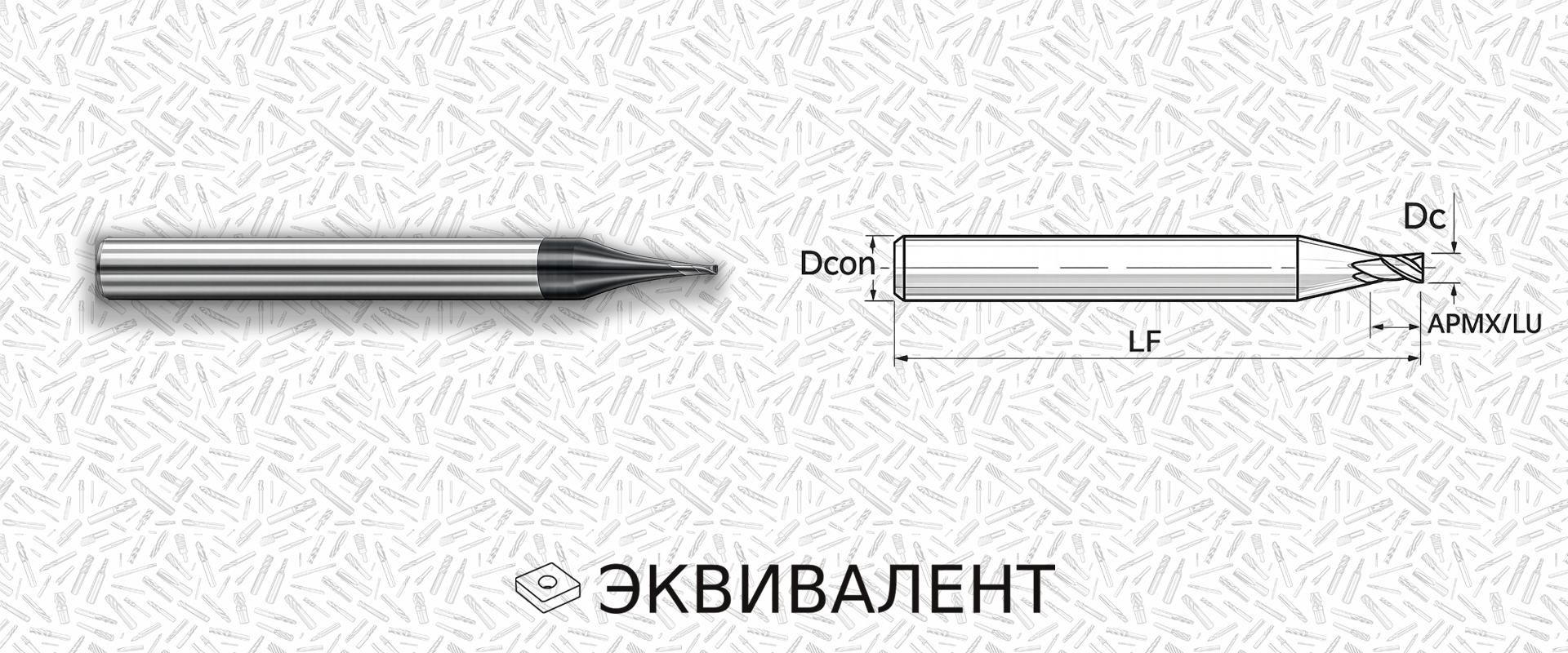

Обозначение MH02-P0010A04ES30EN EMG45 описывает монолитную твердосплавную фрезу для обработки сталей: 2 зуба, диаметр резания 0,1 мм, цилиндрический хвостовик DIN6535HA Ø4 мм, допустимая глубина резания 0,5–1,0×DC, угол спирали 30°, защитная фаска при вершине, наружный подвод СОЖ и твердый сплав EMG45 с PVD-покрытием.
Код фрезы
M H 02 P 0010 A04 ES 30 E N EMG45
Что показывает маркировка этой фрезы
Код монолитной фрезы позволяет определить назначение инструмента, конструкцию режущей части, диаметр, хвостовик, рабочую глубину, геометрию вершины и марку твердого сплава. Такая расшифровка помогает быстро подобрать фрезу по металлу для ЧПУ-станка и проверить, подходит ли инструмент под конкретную операцию фрезерования.
В данном случае фреза относится к твердосплавному инструменту для обработки сталей. Диаметр 0,1 мм указывает на микрофрезу для точных операций, где особенно важны биение, стабильное закрепление и аккуратные режимы резания.
Расшифровка обозначения MH02-P0010A04ES30EN EMG45
M — фреза. Обозначение указывает, что инструмент относится к фрезерной группе, а не к сверлам, державкам, пластинам или вспомогательной оснастке.
H — твердый сплав. Монолитная твердосплавная фреза обеспечивает высокую жесткость, точность режущей кромки и стабильность при работе на повышенных оборотах.
02 — два зуба. Такая геометрия улучшает отвод стружки и снижает риск забивания канавок, что особенно важно для малых диаметров и точного фрезерования.
P — фреза для обработки сталей. Геометрия рассчитана на стабильное резание сталей, контролируемую нагрузку на кромку и предсказуемое качество обработанной поверхности.
0010 — диаметр режущей части 0,1 мм. Это микродиаметр для точных операций, мелких элементов, тонких пазов и обработки небольших конструктивных участков детали.
A04 — цилиндрический хвостовик DIN6535HA Ø4 мм. Такой хвостовик применяется для надежного зажима в цанговых и прецизионных патронах, где важно минимальное биение.
ES — диапазон допустимой глубины резания 0,5–1,0×DC. Для диаметра 0,1 мм это означает малую рабочую глубину и необходимость аккуратных режимов без перегрузки кромки.
30 — угол подъема стружечной канавки 30°. Такая спираль обеспечивает устойчивое резание, контролируемый отвод стружки и умеренные радиальные нагрузки на инструмент.
E — защитная фаска при вершине. Она повышает прочность режущей кромки, снижает риск микросколов и помогает стабилизировать работу фрезы при входе в материал.
N — наружный подвод СОЖ. Охлаждение и смазка подаются в зону резания снаружи, что помогает контролировать температуру и удаление стружки при обработке.
EMG45 — твердый сплав с PVD-покрытием для обработки сталей с твердостью до HRC 45 и чугунов. Марка рассчитана на износостойкость и стабильную работу режущей кромки.
Практический смысл параметров
Микродиаметр 0,1 мм
Такая фреза применяется для очень точных операций. При подборе режимов особенно важно учитывать биение, жесткость закрепления, подачу на зуб и минимальную нагрузку на режущую кромку.
2 зуба и глубина ES
Два зуба дают больше пространства для отвода стружки, а глубина 0,5–1,0×DC ограничивает рабочую нагрузку и помогает избежать поломки тонкой режущей части.
Стали и сплав EMG45
Связка P + EMG45 указывает на применение по сталям до HRC 45. PVD-покрытие повышает стойкость, снижает износ и помогает сохранить стабильную геометрию кромки.
Итоговая расшифровка
MH02-P0010A04ES30EN EMG45 — это монолитная твердосплавная двухзубая фреза для обработки сталей, с диаметром резания 0,1 мм, цилиндрическим хвостовиком Ø4 мм DIN6535HA, глубиной резания 0,5–1,0×DC, углом спирали 30°, защитной фаской, наружным подводом СОЖ и сплавом EMG45 с PVD-покрытием.
Для кого полезно
Расшифровка полезна технологам, операторам ЧПУ, снабжению и менеджерам по инструменту при подборе микрофрезы по стали.
