Расшифровка монолитной фрезы MH02-P0020C04EL30BN EMG45

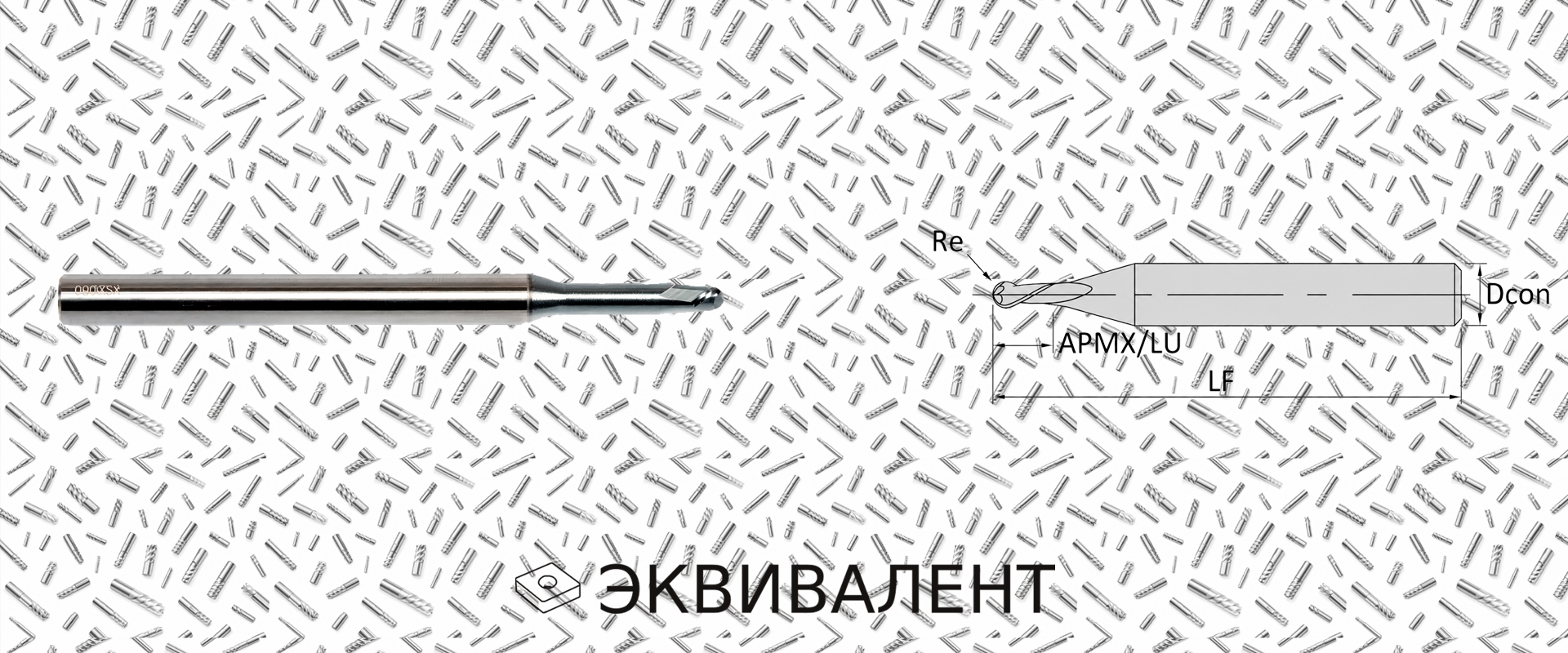

Маркировка MH02-P0020C04EL30BN EMG45 обозначает монолитную твердосплавную двухзубую фрезу для обработки сталей, с диаметром резания 2,0 мм, цилиндрическим хвостовиком с шейкой, увеличенной допустимой глубиной резания, углом спирали 30°, сферическим исполнением вершины и наружным подводом СОЖ. Сплав EMG45 применяется для обработки сталей до HRC ≤ 45 и чугунов.
Пример маркировки
M H 02 P 0020 C04 EL 30 B N EMG45
Что показывает маркировка фрезы
Система обозначения позволяет определить конструкцию фрезы, материал режущей части, количество зубьев, назначение по группе обрабатываемых материалов, диаметр, хвостовик, допустимую глубину фрезерования, угол подъёма стружечной канавки, исполнение вершины и тип подвода охлаждения.
Такая расшифровка помогает быстро подобрать аналог, проверить совместимость инструмента с оснасткой и понять, для каких условий обработки рассчитана конкретная монолитная фреза.
Расшифровка обозначения MH02-P0020C04EL30BN EMG45
Обозначает фрезу. Этот символ указывает, что позиция относится к фрезерному инструменту для обработки металлов на фрезерных и ЧПУ-станках.
Твёрдый сплав. Монолитная твердосплавная фреза отличается высокой жёсткостью, точностью геометрии и устойчивостью режущей кромки при работе на повышенных режимах.
Два зуба. Такое исполнение улучшает отвод стружки и снижает риск забивания канавок, что особенно важно при обработке малым диаметром и при работе в глубоких участках.
Фреза для обработки сталей. Геометрия рассчитана на стабильное резание конструкционных, углеродистых и легированных сталей с контролируемой нагрузкой на режущую кромку.
Диаметр режущей части 2,0 мм. Этот параметр определяет ширину обработки, минимальный радиус траектории, допустимые режимы и возможность работы в мелких пазах, карманах и сложных контурах.
C — цилиндрический хвостовик с шейкой, 04 — размер хвостовика 4 мм. Такое исполнение помогает увеличить доступ к зоне обработки при сохранении нормального закрепления инструмента в патроне.
Диапазон допустимой глубины резания 4,0–5,0 × DC. Это удлинённое рабочее исполнение для операций, где требуется обработка на значительной глубине относительно диаметра фрезы.
Угол подъёма стружечной канавки 30°. Он влияет на плавность резания, направление отвода стружки, виброустойчивость и нагрузку на режущие кромки.
Сферическая вершина. Такая фреза применяется для 3D-обработки, чистового и получистового прохода по сложным поверхностям, радиусным переходам и профильным участкам детали.
Наружный подвод СОЖ. Охлаждение подаётся в зону резания снаружи, снижает температуру, помогает удалять стружку и повышает стабильность обработки.
Твёрдый сплав с PVD-покрытием для обработки сталей HRC ≤ 45 и чугунов. Сплав рассчитан на износостойкость, стабильность режущей кромки и работу в типовых операциях фрезерования.
Практический смысл этой маркировки
Назначение по материалу
Код P указывает на применение по сталям, а сплав EMG45 дополняет это назначение возможностью обработки сталей до HRC ≤ 45 и чугунов.
Малый диаметр и два зуба
Диаметр 2,0 мм и двухзубое исполнение подходят для мелких элементов, узких участков и операций, где важны отвод стружки и аккуратное резание.
Сферическая вершина
Код B показывает, что фреза имеет сферическое исполнение и может использоваться для обработки криволинейных поверхностей, радиусов и 3D-рельефа.
Итоговая расшифровка
MH02-P0020C04EL30BN EMG45 — монолитная твердосплавная двухзубая сферическая фреза диаметром 2,0 мм для обработки сталей, с цилиндрическим хвостовиком с шейкой 4 мм, глубиной резания 4,0–5,0 × DC, углом спирали 30°, наружным подводом СОЖ и сплавом EMG45.
Для кого полезно
Материал полезен технологам, снабжению, операторам ЧПУ и специалистам, которые подбирают монолитные фрезы по металлу для производственных операций.
