Расшифровка монолитной фрезы MH02-N0200A03L25R015N EMN30

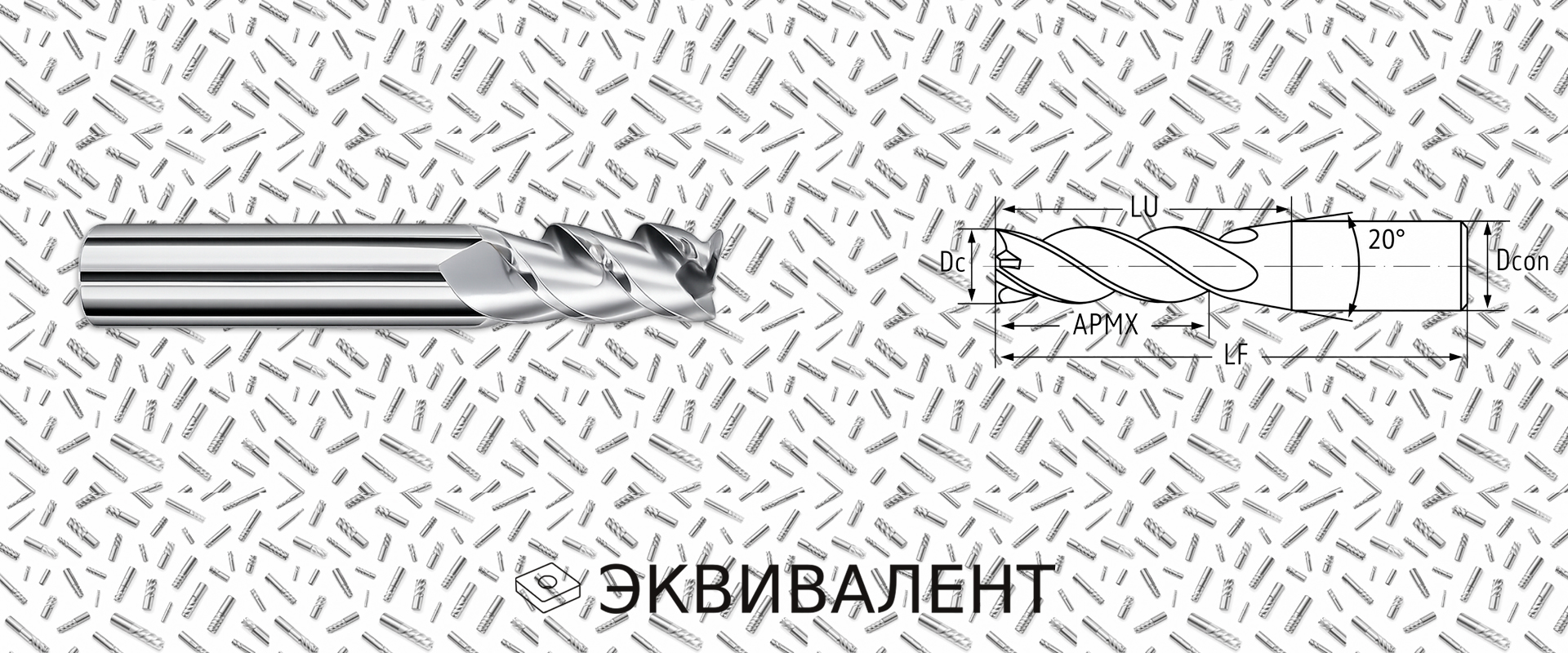

Маркировка MH02-N0200A03L25R015N EMN30 указывает, что это монолитная твердосплавная фреза с двумя зубьями для обработки алюминиевых сплавов, диаметром резания 2,0 мм, цилиндрическим хвостовиком DIN6535HA Ø3 мм, глубиной резания 3,0–4,0 × DC, углом спирали 25°, радиусом при вершине R0,15 мм и наружным подводом СОЖ.
Пример маркировки
M H 02 N 0200 A03 L 25 R015 N EMN30
Что показывает маркировка фрезы
Код монолитной фрезы позволяет определить конструкцию инструмента, материал режущей части, количество зубьев, назначение по материалу обработки, диаметр резания, тип хвостовика, допустимую глубину фрезерования, угол подъёма стружечной канавки, исполнение вершины, подвод СОЖ и марку фрезы.
Важно учитывать положение символа в коде: например, буква L после хвостовика A03 обозначает не длину фрезы, а диапазон допустимой глубины резания — 3,0–4,0 × DC.
Расшифровка обозначения MH02-N0200A03L25R015N EMN30
Обозначает фрезу. Код указывает, что позиция относится к фрезерному инструменту, предназначенному для операций обработки металлов на станках.
Твёрдый сплав. Монолитная твердосплавная фреза обеспечивает высокую жёсткость, точность геометрии и устойчивость режущей кромки при обработке на повышенных режимах.
Два зуба. Такое исполнение улучшает отвод стружки, что особенно важно при обработке алюминиевых сплавов и других материалов, склонных к налипанию.
Фреза для обработки алюминиевых сплавов. Геометрия такого инструмента рассчитана на эффективный отвод стружки, снижение налипания и получение чистой поверхности.
Диаметр режущей части 2,0 мм. Этот параметр определяет ширину обработки, минимальный радиус траектории, выбор подачи и допустимую нагрузку на инструмент.
Цилиндрический хвостовик DIN6535HA диаметром 3 мм. Хвостовик определяет способ закрепления фрезы, влияет на биение, жёсткость и стабильность обработки.
Диапазон допустимой глубины резания 3,0–4,0 × DC. Для фрезы диаметром 2,0 мм это указывает на возможность работы с увеличенной глубиной относительно диаметра инструмента.
Угол подъёма стружечной канавки 25°. Он влияет на направление отвода стружки, плавность резания, нагрузку на кромку и качество обработанной поверхности.
Радиус при вершине R0,15 мм. Радиус повышает прочность угла режущей кромки, снижает риск микросколов и влияет на качество поверхности после фрезерования.
Наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону резания снаружи, помогая снижать температуру, уменьшать налипание материала и улучшать удаление стружки.
Твердый сплав без покрытия для алюминевых и медных сплавов.
Какие параметры особенно важны при подборе
Алюминиевая геометрия
Код N в типе фрезы указывает назначение для алюминиевых сплавов. Для таких операций важны острые режущие кромки, свободный сход стружки и минимальное налипание материала.
Диаметр и глубина
Диаметр 2,0 мм и глубина 3,0–4,0 × DC определяют область применения фрезы, допустимую нагрузку и требования к жёсткости закрепления.
Радиус и угол спирали
Радиус R0,15 мм повышает стойкость вершины, а угол спирали 25° влияет на отвод стружки, плавность резания и стабильность обработки.
Практическое значение
Расшифровка MH02-N0200A03L25R015N EMN30 помогает быстро понять назначение фрезы, проверить посадочный размер, оценить глубину обработки и подобрать инструмент под конкретную операцию фрезерования алюминиевых сплавов.
Для кого полезно
Материал полезен технологам, операторам ЧПУ, снабжению и менеджерам по режущему инструменту.
