Система обозначения монолитных фрез: как читать маркировку инструмента
Маркировка монолитной фрезы содержит ключевые параметры инструмента: тип, материал, число зубьев, назначение по обрабатываемому материалу, диаметр резания, хвостовик, допустимую глубину резания, угол подъёма стружечной канавки, исполнение вершины, подвод СОЖ и марку твёрдого сплава. На примере MH03-N0600A06M35WN EMN30 можно определить конструкцию фрезы для обработки алюминиевых и медных сплавов.
Пример маркировки
M H 03 N 0600 A06 M 35 W N EMN30
Что показывает маркировка монолитной фрезы
Система обозначения применяется для быстрого подбора твердосплавных монолитных фрез под конкретную операцию, материал заготовки, глубину обработки и тип станочного оснащения. Каждый фрагмент кода отвечает за отдельный параметр, который влияет на производительность, стойкость инструмента и стабильность фрезерования.
Расшифровка особенно полезна при подборе аналогов, замене импортных позиций, сравнении фрез разных серий и проверке совместимости инструмента с цангой, патроном или другим типом крепления.
Расшифровка обозначения MH03-N0600A06M35WN EMN30
Обозначает фрезу. Этот символ указывает, что позиция относится к фрезерному инструменту, а не к сверлу, пластине, державке или вспомогательной оснастке.
Твёрдый сплав. Монолитная твердосплавная фреза рассчитана на высокую жёсткость, точность обработки, стабильную геометрию режущей кромки и работу на повышенных режимах резания.
Трёхзубая фреза. Такая геометрия обеспечивает увеличенное пространство для отвода стружки и хорошо подходит для обработки алюминиевых и цветных сплавов.
Фреза для обработки алюминиевых сплавов. Геометрия рассчитана на эффективный отвод стружки, снижение налипания материала и стабильное резание цветных металлов.
Диаметр режущей части 6,0 мм. Этот параметр определяет ширину обработки, совместимость с операцией, минимальный радиус траектории и допустимые режимы фрезерования.
Цилиндрический хвостовик DIN6535HA диаметром 6 мм. Хвостовик определяет способ закрепления фрезы в патроне и влияет на биение, жёсткость и стабильность обработки.
Диапазон допустимой глубины резания 2,0–3,0 × DC. Параметр помогает оценить, насколько глубоко фреза может работать относительно собственного диаметра без потери устойчивости.
Угол подъёма стружечной канавки 35°. Он влияет на плавность резания, силы фрезерования, качество поверхности и направление отвода стружки.
Исполнение с защитной фаской при вершине. Такая геометрия повышает прочность режущей кромки, снижает риск сколов и помогает стабильнее работать при переменной нагрузке.
Наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону обработки снаружи, что помогает снижать температуру резания и улучшать удаление стружки.
Твёрдый сплав без покрытия для обработки алюминиевых и медных сплавов. Такая марка подходит для цветных металлов, где важны чистое резание, снижение налипания и стабильный отвод стружки.
Какие параметры особенно важны при подборе
Назначение под алюминий
Код N и сплав EMN30 указывают на применение по алюминиевым и медным сплавам, где важны острое резание, свободный сход стружки и минимальное налипание материала.
Диаметр, зубья и глубина
Диаметр 6 мм, три зуба и глубина 2,0–3,0 × DC определяют рабочий диапазон фрезы, производительность, выбор подачи и устойчивость инструмента при обработке.
Хвостовик, фаска и СОЖ
Хвостовик A06, защитная фаска W и наружный подвод СОЖ влияют на закрепление, прочность вершины, охлаждение и стабильность работы фрезы.
Практическое значение

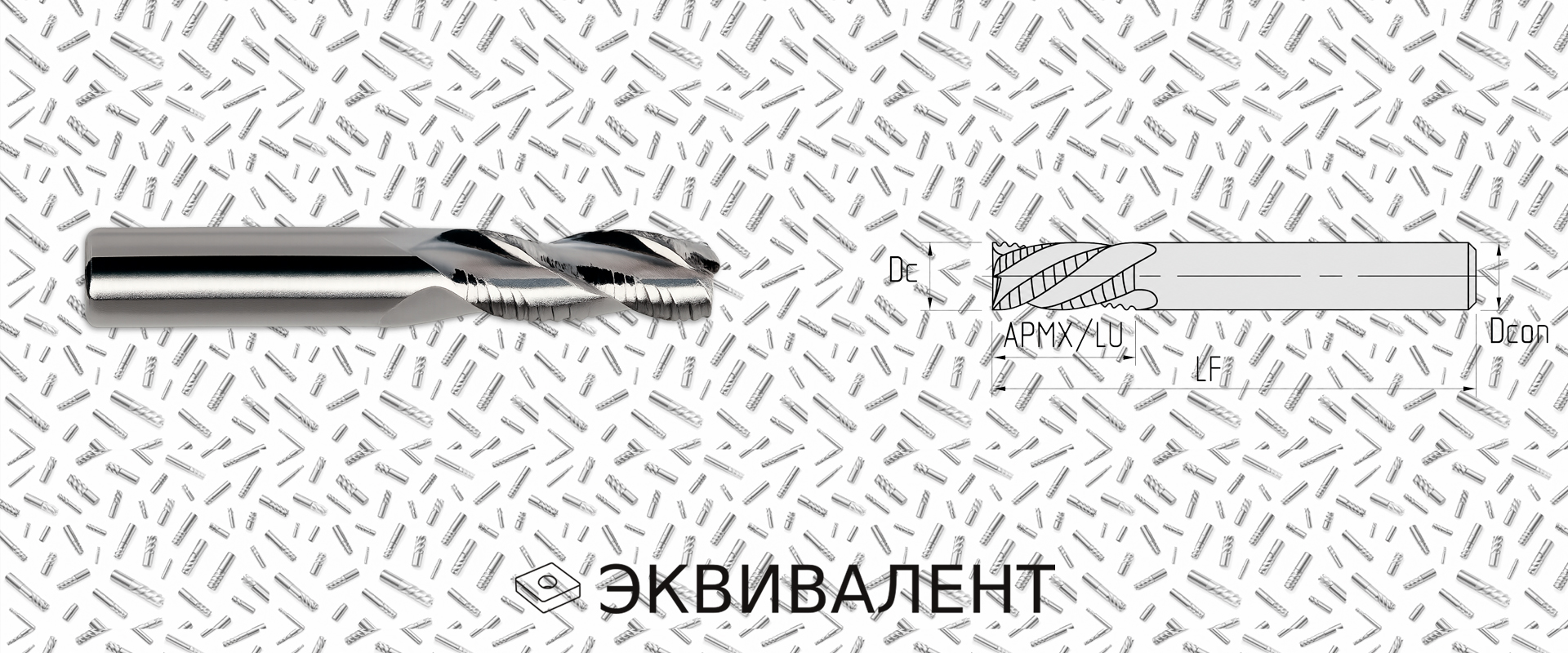

MH03-N0600A06M35WN EMN30 — трёхзубая монолитная твердосплавная фреза диаметром 6 мм для алюминиевых и медных сплавов, с цилиндрическим хвостовиком 6 мм, углом спирали 35°, защитной фаской и наружной подачей СОЖ.
Для кого полезно
Материал полезен технологам, снабжению, операторам ЧПУ, менеджерам по инструменту и специалистам, которые подбирают фрезы по металлу для производственных операций.
