Расшифровка монолитной фрезы MH02-N0200C03M25R01N EMN30
Код MH02-N0200C03M25R01N EMN30 описывает монолитную твердосплавную фрезу: тип инструмента, материал, число зубьев, назначение по обрабатываемому материалу, диаметр резания, тип хвостовика, допустимую глубину резания, угол спирали, радиус при вершине, подвод СОЖ и марку сплава.
Разбор кода
M H 02 N 0200 C03 M 25 R01 N EMN30
Что показывает маркировка этой фрезы

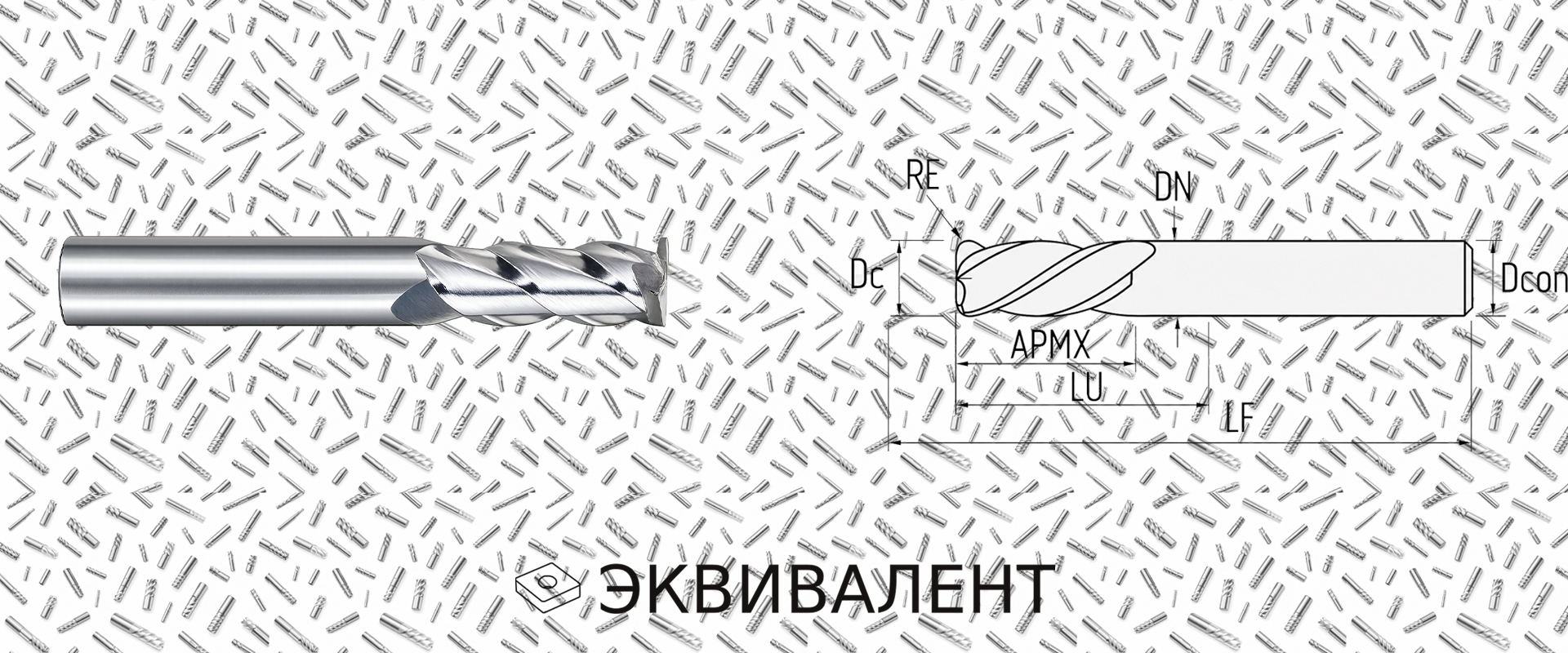

Обозначение MH02-N0200C03M25R01N EMN30 позволяет определить конструкцию и назначение инструмента без обращения к полному чертежу. По коду видно, что это монолитная твердосплавная фреза малого диаметра для обработки алюминиевых сплавов, с двумя зубьями, радиусной вершиной и наружным подводом охлаждающей жидкости.
Такая расшифровка полезна при подборе аналога, проверке совместимости с державкой или патроном, формировании заказа и сравнении фрез разных серий по геометрии, диаметру, длине рабочей части и назначению.
Расшифровка обозначения MH02-N0200C03M25R01N EMN30
M означает фрезу. Код указывает, что инструмент относится к фрезерной группе и применяется для операций фрезерования на станках с ручным или ЧПУ-управлением.
H — твёрдый сплав. Монолитная твердосплавная фреза отличается высокой жёсткостью, стабильной геометрией режущей кромки и возможностью работы на повышенных режимах резания.
Двухзубая фреза. Такое исполнение обеспечивает увеличенное пространство для отвода стружки, что особенно важно при обработке алюминиевых сплавов и других вязких материалов.
N — фреза для обработки алюминиевых сплавов. Геометрия такой фрезы рассчитана на эффективный отвод стружки, снижение налипания материала и стабильное резание цветных металлов.
Диаметр режущей части — 2,0 мм. Этот параметр определяет ширину обработки, минимальный радиус траектории, допустимую нагрузку на инструмент и выбор режимов фрезерования.
C — цилиндрический хвостовик с шейкой. Число 03 указывает размерное исполнение хвостовика. Такая конструкция улучшает доступ к зоне обработки и помогает работать в ограниченном пространстве.
M — допустимый диапазон глубины резания 2,0–3,0 × DC. Параметр показывает, на какую глубину относительно диаметра фреза рассчитана при стабильной работе.
Угол подъёма стружечной канавки — 25°. Он влияет на плавность резания, направление отвода стружки, усилие фрезерования и устойчивость режущей кромки.
R означает радиусное исполнение вершины. Значение 01 указывает радиус 0,1 мм. Радиус повышает прочность вершины, снижает риск сколов и улучшает стойкость режущей кромки.
N — наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону обработки снаружи, помогая снижать температуру резания и улучшать удаление стружки.
EMN30 — марка твёрдого сплава / исполнения фрезы для данной серии. Этот параметр связан с материалом режущей части, стойкостью инструмента и областью применения по обрабатываемым материалам.
Практический смысл параметров
Для алюминиевых сплавов
Код N указывает на назначение фрезы для алюминия. Два зуба помогают эффективнее выводить объёмную стружку и снижать риск её забивания в канавках.
Малый диаметр 2,0 мм
Диаметр 2,0 мм подходит для тонких пазов, небольших контуров, выборок, карманов и участков, где требуется точная траектория обработки.
Радиусная вершина R01
Радиус 0,1 мм делает вершину прочнее по сравнению с острой кромкой, повышает стойкость инструмента и улучшает стабильность при фрезеровании.
Итоговая расшифровка
MH02-N0200C03M25R01N EMN30 — монолитная твердосплавная двухзубая фреза для обработки алюминиевых сплавов, диаметром 2,0 мм, с цилиндрическим хвостовиком с шейкой, глубиной резания 2,0–3,0 × DC, углом спирали 25°, радиусом вершины 0,1 мм и наружным подводом СОЖ.
Для кого полезно
Материал полезен технологам, операторам ЧПУ, снабжению и менеджерам по инструменту при подборе монолитных фрез и их аналогов.
