Расшифровка монолитной фрезы MH02-P0020C04EL30EN EMG45

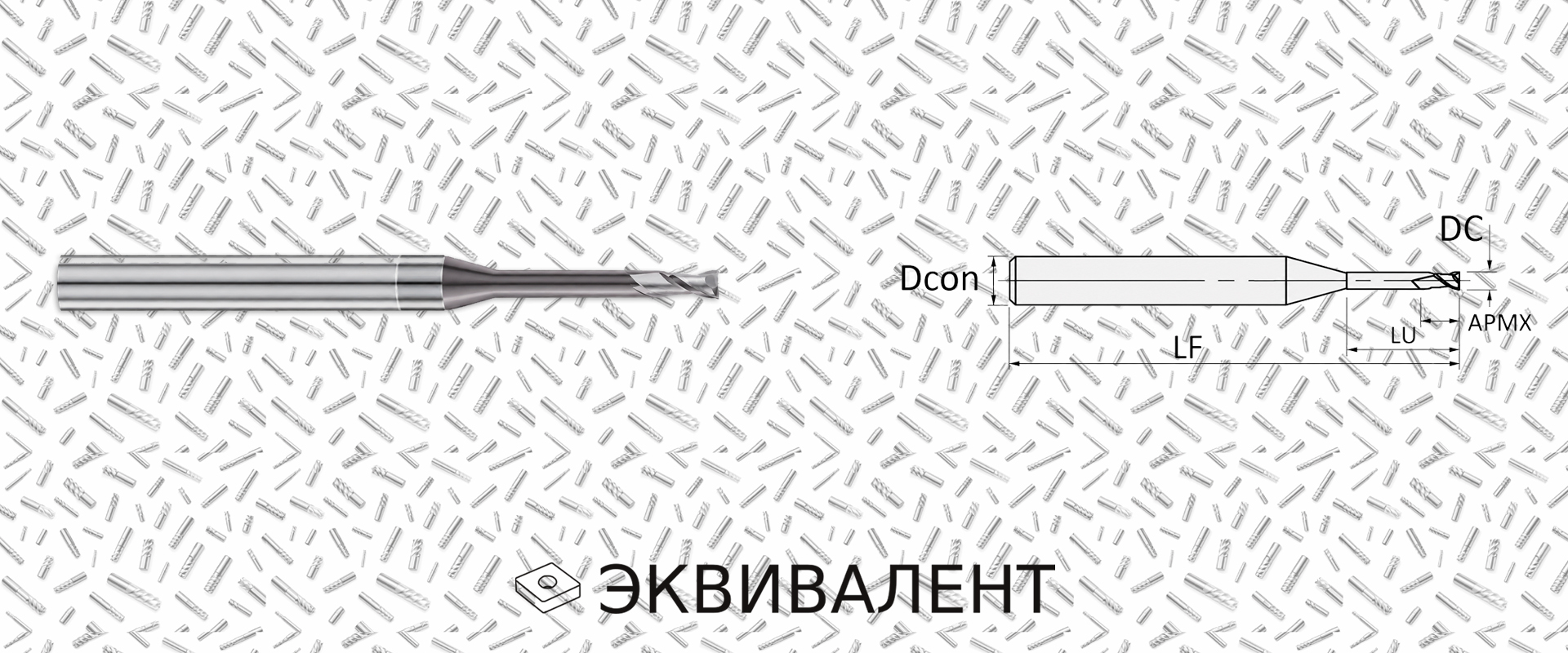

Маркировка MH02-P0020C04EL30EN EMG45 описывает монолитную твердосплавную фрезу с двумя зубьями для обработки сталей, диаметром резания 0,2 мм, хвостовиком с шейкой, увеличенной рабочей глубиной, углом спирали 30°, защитной фаской при вершине и наружным подводом СОЖ.
Разбор кода
M H 02 P 0020 C04 EL 30 E N EMG45
Что показывает маркировка этой фрезы
Система обозначения монолитных фрез позволяет быстро определить конструкцию инструмента, область применения, диаметр резания, тип хвостовика, допустимую глубину обработки, геометрию вершины и способ охлаждения.
Для позиции MH02-P0020C04EL30EN EMG45 код указывает на фрезу малого диаметра, рассчитанную на обработку сталей, включая стали твёрдостью до HRC 45, а также чугунов при подходящих режимах резания.
Расшифровка обозначения MH02-P0020C04EL30EN EMG45
Фреза. Первый символ показывает, что инструмент относится к фрезерной группе и применяется для операций фрезерования на станках с ЧПУ и универсальном оборудовании.
Твёрдый сплав. Монолитная твердосплавная фреза обладает высокой жёсткостью, точностью геометрии и рассчитана на стабильную работу при повышенных скоростях резания.
Два зуба. Такое исполнение обеспечивает увеличенное пространство для отвода стружки и снижает риск забивания канавок при обработке малым диаметром.
Фреза для обработки сталей. Геометрия рассчитана на стабильное резание конструкционных и легированных сталей с контролем нагрузки на режущую кромку.
Диаметр режущей части 0,2 мм. Это микрофреза для мелких элементов, тонких пазов, точной выборки материала и обработки миниатюрных контуров.
Хвостовик типа C — цилиндрический с шейкой. Обозначение 04 указывает на размер хвостовика 4 мм, что важно для подбора цанги, патрона и проверки вылета инструмента.
Диапазон допустимой глубины резания 4,0–5,0 × DC. Такое исполнение применяется, когда требуется увеличенная рабочая длина относительно диаметра фрезы.
Угол подъёма стружечной канавки 30°. Такая спираль обеспечивает контролируемое резание, стабильный отвод стружки и умеренную нагрузку на режущую кромку.
Защитная фаска при вершине. Она повышает прочность режущей кромки, снижает риск сколов и помогает фрезе стабильнее работать при входе в материал.
Наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону резания снаружи, помогая снижать температуру, улучшать удаление стружки и повышать стабильность обработки.
Твёрдый сплав с покрытием PVD для обработки сталей твёрдостью до HRC 45 и чугунов. Сплав рассчитан на износостойкость и стабильную работу при обработке материалов группы P и K.
Практический смысл параметров
Для обработки сталей
Буква P показывает, что фреза ориентирована на стальные заготовки. В сочетании со сплавом EMG45 инструмент подходит для сталей до HRC 45 и чугунов.
Малый диаметр 0,2 мм
Диаметр 0,2 мм требует точного биения, аккуратного входа в материал и правильно подобранных режимов, так как микрофрезы чувствительны к перегрузке.
Защитная фаска
Исполнение E усиливает вершину фрезы, помогает уменьшить риск выкрашивания и повышает надёжность режущей кромки при работе по стали.
Итоговая расшифровка
MH02-P0020C04EL30EN EMG45 — монолитная твердосплавная двухзубая фреза для обработки сталей, диаметром 0,2 мм, с цилиндрическим хвостовиком с шейкой 4 мм, рабочей глубиной 4,0–5,0×DC, спиралью 30°, защитной фаской, наружным подводом СОЖ и PVD-сплавом EMG45.
Для кого полезно
Расшифровка полезна технологам, операторам ЧПУ, снабжению и специалистам по подбору монолитных фрез для точной обработки стали.
