Расшифровка монолитной фрезы MH02-H0100A04M30BN EMG70
Код MH02-H0100A04M30BN EMG70 обозначает монолитную твердосплавную фрезу с двумя зубьями для обработки закалённых материалов. По маркировке можно определить диаметр режущей части, тип хвостовика, диапазон глубины резания, угол спирали, сферическое исполнение вершины, тип подвода СОЖ и марку твердого сплава.
Разбор кода
M H 02 H 0100 A04 M 30 B N EMG70
Что показывает маркировка этой фрезы

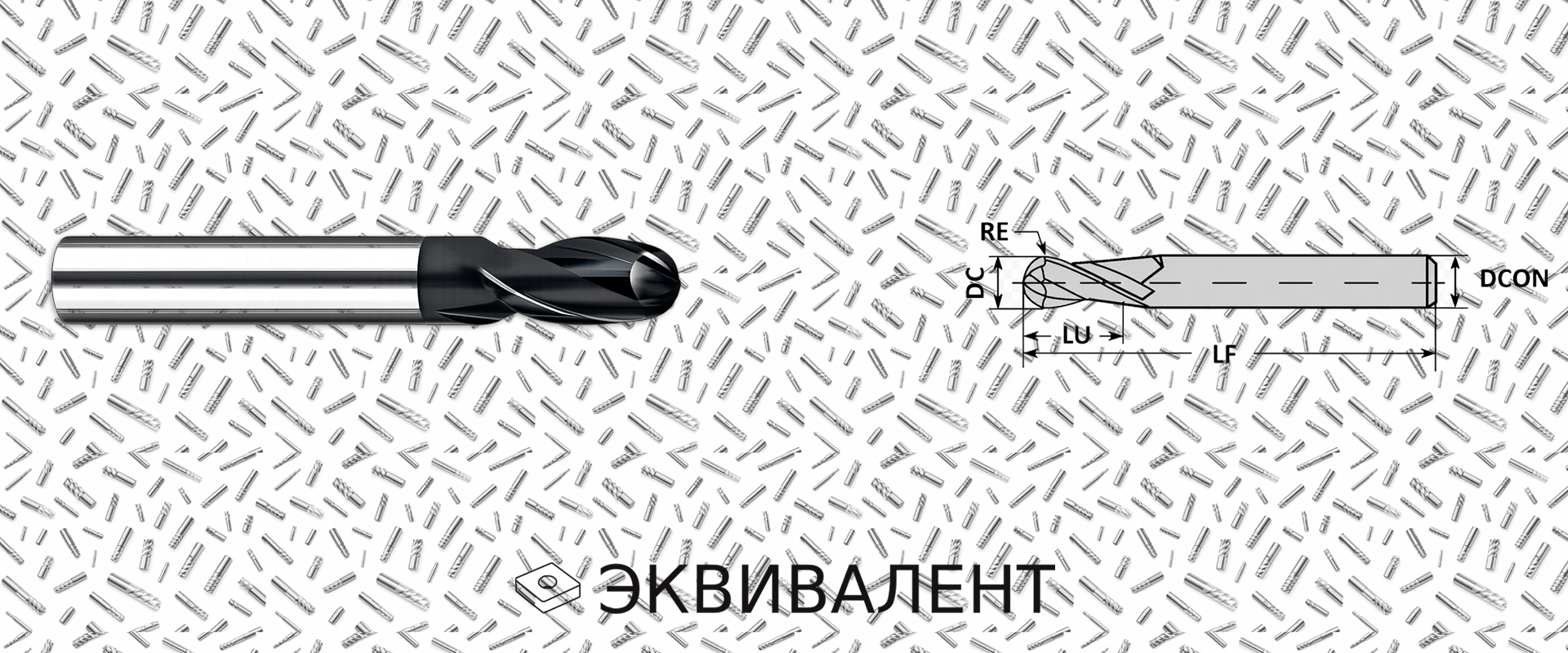

Маркировка MH02-H0100A04M30BN EMG70 описывает конструкцию и назначение монолитной фрезы: это твердосплавный инструмент малого диаметра с двухзубой геометрией, сферической вершиной и наружным подводом охлаждения.
Такая расшифровка помогает быстро проверить область применения, совместимость с оснасткой, допустимую глубину фрезерования и тип режущей геометрии без обращения к полному каталожному описанию.
Расшифровка обозначения MH02-H0100A04M30BN EMG70
M — фреза. Символ показывает, что инструмент относится к фрезерной группе и применяется для операций фрезерования на станках с ЧПУ и универсальном оборудовании.
H — твердый сплав. Монолитная твердосплавная фреза отличается высокой жесткостью, точностью режущей геометрии и стойкостью при обработке твердых материалов.
02 — два зуба. Такая геометрия дает больше пространства для отвода стружки и снижает риск забивания канавок при работе малым диаметром.
H — фреза для обработки закалённых материалов. Геометрия рассчитана на стабильное резание твердых заготовок и повышение стойкости режущей кромки.
0100 — диаметр режущей части 1,0 мм. Параметр определяет ширину обработки, минимальные элементы траектории и применимость фрезы для точных малогабаритных операций.
A04 — цилиндрический хвостовик DIN6535HA диаметром 4 мм. Хвостовик отвечает за закрепление фрезы в патроне, биение и общую жесткость инструментальной системы.
M — допустимая глубина резания 2,0–3,0×DC. Этот диапазон показывает рабочую длину резания относительно диаметра фрезы и помогает оценить устойчивость инструмента в операции.
30 — угол подъема стружечной канавки 30°. Угол спирали влияет на плавность резания, направление отвода стружки, нагрузку на кромку и качество обработанной поверхности.
B — сферическая вершина. Такая фреза применяется для 3D-обработки, профильного фрезерования, обработки криволинейных поверхностей и плавных переходов.
N — наружный подвод СОЖ. Охлаждающая жидкость подается в зону резания снаружи, снижает температуру обработки и помогает удалять стружку из рабочей зоны.
EMG70 — твердый сплав с покрытием PVD для обработки сталей до HRC ≤ 55 и чугунов. Сплав рассчитан на износостойкость и стабильную работу режущей кромки.
Практический смысл параметров
Для закалённых материалов
Код H в типе фрезы указывает на применение по твердым и закалённым материалам, где важны стойкость кромки, стабильность резания и контроль вибраций.
Малый диаметр 1,0 мм
Диаметр 1,0 мм подходит для точных операций, мелких элементов, контурной обработки и участков, где крупная фреза не проходит по геометрии детали.
Сферическая вершина
Исполнение B удобно для обработки сложного профиля, радиусных переходов и поверхностей, где нужна плавная траектория без резкой ступеньки от плоского торца.
Итоговая расшифровка
MH02-H0100A04M30BN EMG70 — это монолитная твердосплавная двухзубая сферическая фреза диаметром 1,0 мм с цилиндрическим хвостовиком DIN6535HA 4 мм, углом спирали 30°, глубиной резания 2,0–3,0×DC и наружным подводом СОЖ.
Назначение
Фреза применяется для точной обработки твердых и закалённых материалов, сталей до HRC ≤ 55 и чугунов.
