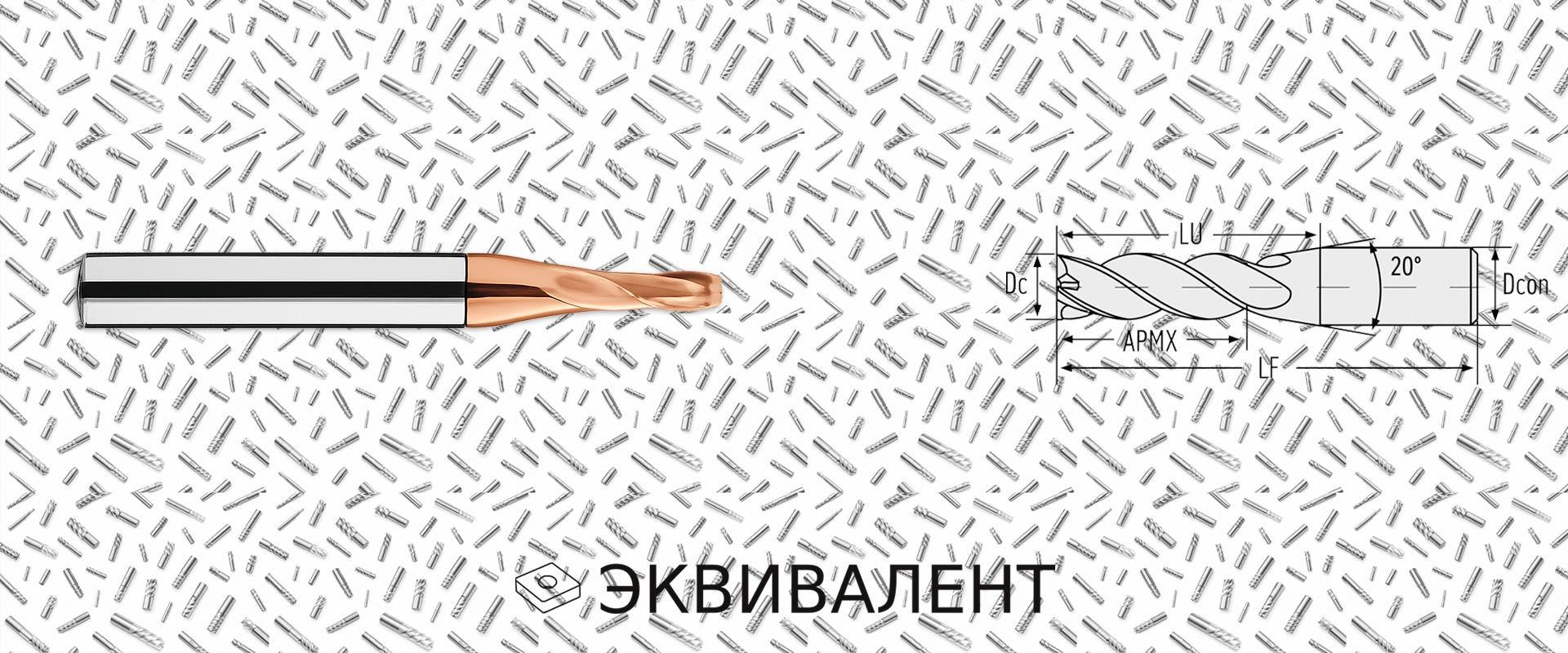

Расшифровка монолитной фрезы MH02-H0030A04S35EN EMG55
Обозначение MH02-H0030A04S35EN EMG55 описывает монолитную твердосплавную фрезу с 2 зубьями для обработки закалённых материалов. По коду можно определить диаметр резания 0,3 мм, цилиндрический хвостовик DIN6535HA, рабочую глубину 1,0–2,0×DC, угол спирали 35°, защитную фаску, наружный подвод СОЖ и сплав EMG55.
Пример маркировки
M H 02 H 0030 A04 S 35 E N / EMG55
Что показывает маркировка этой фрезы
Код MH02-H0030A04S35EN EMG55 указывает на монолитную твердосплавную фрезу малого диаметра для работы по закалённым материалам. Такая расшифровка помогает быстро понять назначение инструмента, его геометрию, условия применения и совместимость с оснасткой.
Особенно важны диаметр 0,3 мм, двухзубое исполнение, защитная фаска и сплав EMG55, потому что эти параметры напрямую влияют на стойкость режущей кромки, аккуратность обработки и стабильность работы на твёрдых материалах.
Расшифровка обозначения MH02-H0030A04S35EN EMG55
Обозначает фрезу. Символ показывает, что позиция относится к фрезерному инструменту для обработки металлов и твёрдых материалов на станках.
Твёрдый сплав. Монолитная твердосплавная фреза обеспечивает высокую жёсткость, точность обработки и стабильность режущей кромки при работе на повышенных нагрузках.
Два зуба. Такое исполнение улучшает отвод стружки и снижает сопротивление резанию, что особенно важно для малых диаметров и аккуратной обработки.
Фреза для обработки закалённых материалов. Геометрия рассчитана на работу по твёрдым сталям, где важны износостойкость, прочность вершины и стабильность режущей кромки.
Диаметр режущей части 0,3 мм. Это микрофреза для точной обработки мелких элементов, узких зон, небольших пазов и контуров с малым радиусом.
Цилиндрический хвостовик DIN6535HA, диаметр хвостовика 4 мм. Такое исполнение применяется для точного зажима в цанговых и термоусадочных патронах.
Диапазон допустимой глубины резания 1,0–2,0×DC. Параметр показывает рабочую глубину относительно диаметра фрезы и помогает выбирать безопасный режим обработки.
Угол подъёма стружечной канавки 35°. Он обеспечивает сбалансированное резание, стабильный отвод стружки и контролируемую нагрузку на режущую кромку.
Защитная фаска. Она повышает прочность вершины, снижает риск сколов и помогает фрезе стабильнее работать по закалённым материалам.
Наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону резания снаружи, помогая снижать температуру и улучшать удаление стружки.
Твёрдый сплав с покрытием PVD для обработки закалённых сталей HRC 45–65. Сплав отличается высокой износостойкостью и подходит для работы по твёрдым материалам.
Практический смысл параметров
Для закалённых материалов
Буква H в типе фрезы и сплав EMG55 показывают, что инструмент рассчитан на твёрдые стали и материалы с повышенной твёрдостью.
Микродиаметр 0,3 мм
Диаметр 0,3 мм применяется для очень точных операций, где важны минимальный радиус, аккуратная геометрия и стабильное поведение инструмента.
Защитная фаска
Фаска усиливает вершину фрезы и помогает сохранить режущую кромку при работе по твёрдым материалам, где риск микросколов выше.
Итоговая расшифровка
MH02-H0030A04S35EN EMG55 — это монолитная твердосплавная двухзубая фреза диаметром 0,3 мм для обработки закалённых материалов. Имеет цилиндрический хвостовик DIN6535HA Ø4 мм, рабочую глубину 1,0–2,0×DC, угол спирали 35°, защитную фаску и наружный подвод СОЖ.
Назначение
Подходит для точной обработки закалённых сталей HRC 45–65, мелких элементов, пазов, контуров и зон, где требуется малая фреза с высокой стойкостью.
