Расшифровка монолитной фрезы MH04-H0100A04M40R02N EMG70

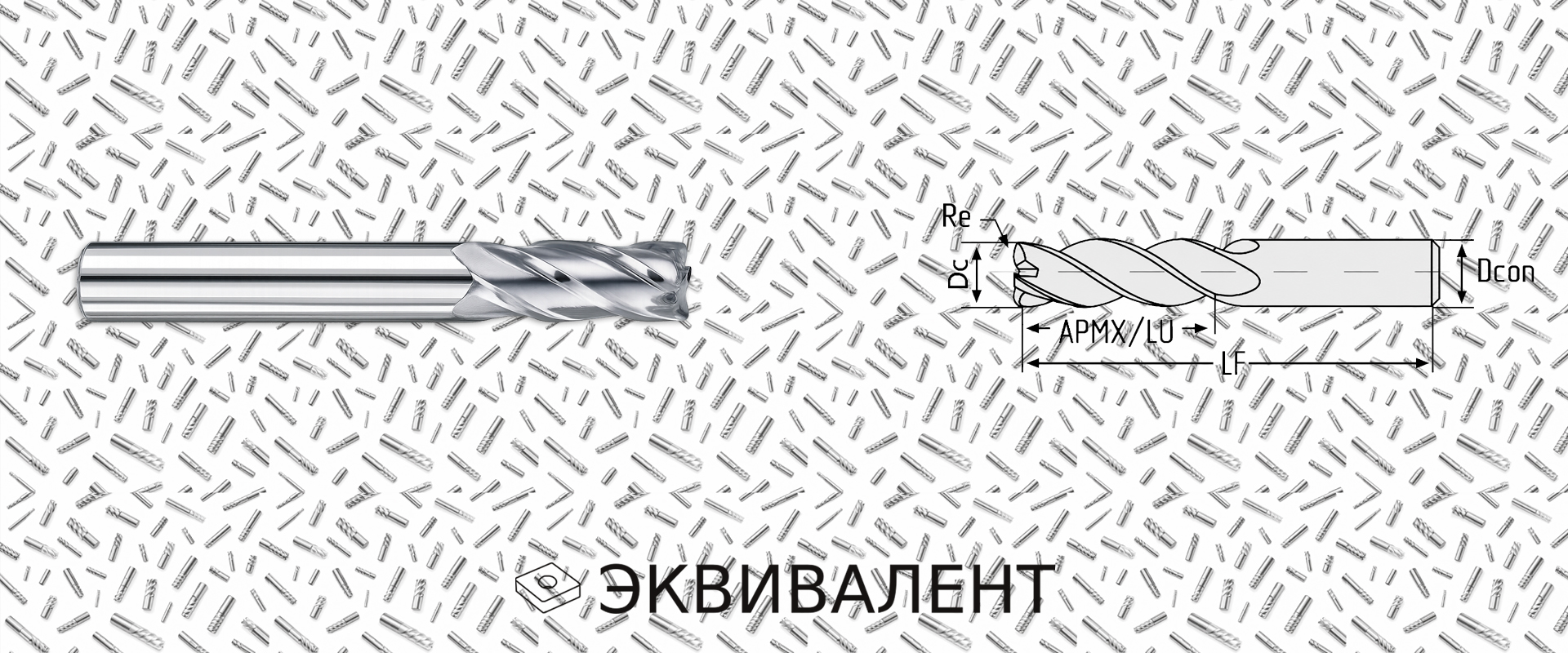

Обозначение MH04-H0100A04M40R02N EMG70 показывает, что это монолитная твердосплавная фреза с четырьмя зубьями, предназначенная для обработки закалённых сталей. По коду можно определить диаметр режущей части 1,0 мм, хвостовик 4 мм, среднюю рабочую длину, угол спирали 40°, радиус при вершине 0,2 мм, наружный подвод СОЖ и марку исполнения EMG70.
Код фрезы
M H 04 H 0100 A04 M 40 R02 N EMG70
Что показывает маркировка этой фрезы
Код MH04-H0100A04M40R02N EMG70 применяется для быстрого определения конструкции, назначения и рабочих параметров монолитной фрезы. Каждая часть обозначения отвечает за конкретную характеристику: тип инструмента, материал, количество зубьев, группу обработки, диаметр, хвостовик, рабочую длину, угол спирали, исполнение вершины, охлаждение и марку твёрдого сплава.
Такая расшифровка помогает правильно подобрать фрезу под материал заготовки, станок, патрон, режимы резания и требуемую точность обработки, особенно при подборе аналогов и замене инструмента другой серии.
Расшифровка обозначения MH04-H0100A04M40R02N EMG70
Обозначает фрезу. Этот символ показывает, что позиция относится к фрезерному инструменту, а не к сверлу, токарной пластине, державке или вспомогательной оснастке.
Твёрдый сплав. Монолитная твердосплавная фреза обладает высокой жёсткостью, точной геометрией режущей части и рассчитана на стабильную работу при повышенных нагрузках.
Четыре зуба. Такая геометрия повышает производительность, улучшает качество поверхности и подходит для стабильной обработки при достаточной жёсткости станка, патрона и заготовки.
Фреза для обработки закалённых сталей. Геометрия рассчитана на работу по твёрдым материалам, где важны прочность режущей кромки, износостойкость и стабильность резания.
Диаметр режущей части 1,0 мм. Параметр определяет ширину обработки, минимальный радиус траектории, допустимую подачу и область применения фрезы в мелких и точных операциях.
Цилиндрический хвостовик DIN6535HA диаметром 4 мм. Хвостовик определяет способ закрепления фрезы, влияет на биение, жёсткость установки и стабильность обработки.
Средняя рабочая длина, ориентировочно 2,0–3,0 × DC. Этот параметр показывает, на какую глубину фреза рассчитана относительно собственного диаметра без чрезмерной потери жёсткости.
Угол подъёма стружечной канавки 40°. Такая спираль помогает сделать резание более плавным, улучшает отвод стружки и снижает ударную нагрузку на режущую кромку.
Радиус при вершине 0,2 мм. Радиус усиливает режущую кромку, снижает риск сколов и помогает получить более стабильную поверхность по сравнению с острой вершиной.
Наружный подвод СОЖ. Охлаждение подаётся в зону резания снаружи, помогает снижать температуру, вымывать стружку и поддерживать стабильность процесса обработки.
Твердый сплав с покрытием PVD для обработки сталей ( HRC ≤ 55 ), чугунов.
Практический смысл параметров
Закалённые стали
Код H в группе обработки указывает на применение по твёрдым материалам. Такая фреза нужна там, где обычная универсальная геометрия быстрее изнашивается или получает сколы.
Диаметр 1,0 мм
Малый диаметр применяют для точных пазов, мелких элементов, обработки небольших радиусов и операций, где важна аккуратная траектория инструмента.
Радиус R0.2
Радиус при вершине делает кромку прочнее и устойчивее к выкрашиванию, что особенно важно при фрезеровании закалённых сталей.
Итоговая расшифровка
MH04-H0100A04M40R02N EMG70 — монолитная твердосплавная четырёхзубая фреза для обработки закалённых сталей, с диаметром режущей части 1,0 мм, цилиндрическим хвостовиком 4 мм, средней рабочей длиной, углом спирали 40°, радиусом при вершине 0,2 мм, наружным подводом СОЖ и маркой исполнения EMG70.
Для кого полезно
Материал полезен технологам, операторам ЧПУ, снабжению и менеджерам по инструменту при подборе монолитных фрез и аналогов.
