Расшифровка монолитной фрезы MH04-H0100A04M45EN EMG55

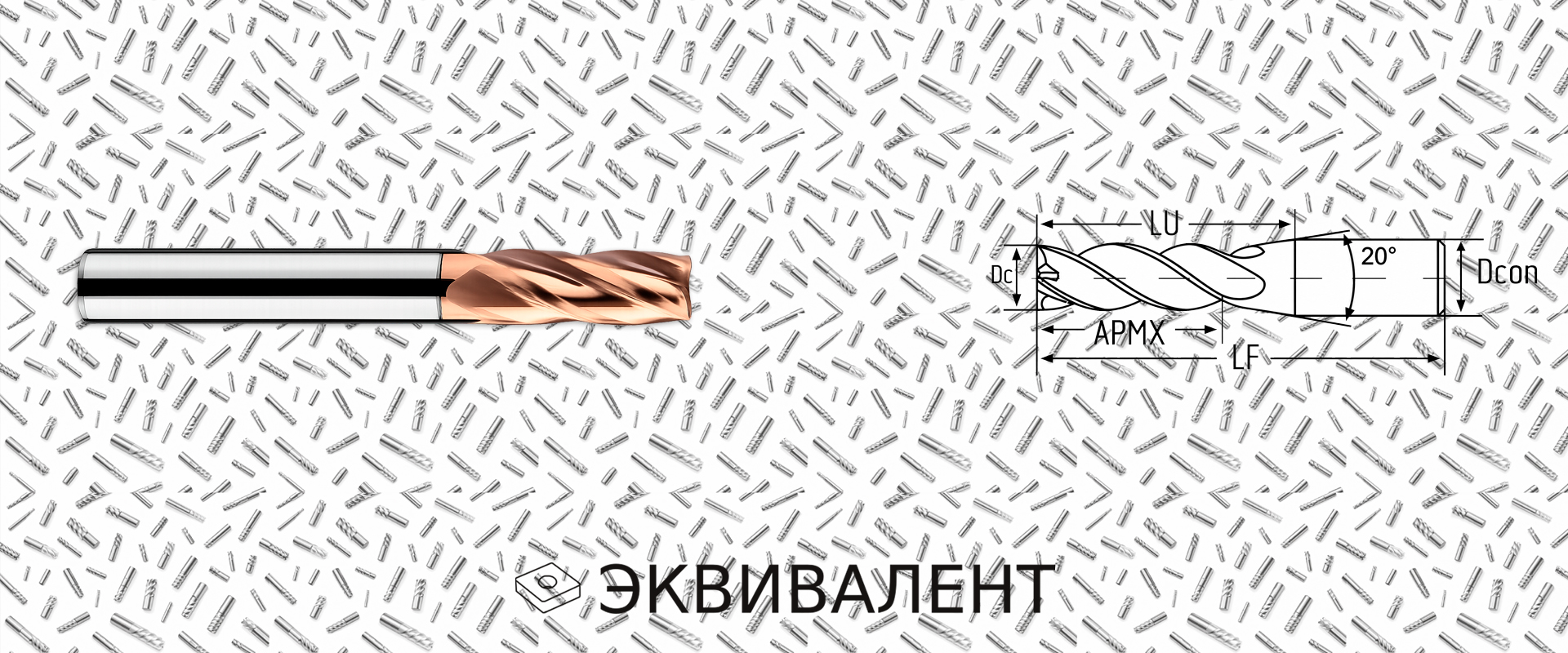

Маркировка MH04-H0100A04M45EN EMG55 указывает на монолитную твердосплавную фрезу с 4 зубьями для обработки закалённых материалов. По коду можно определить диаметр 1,0 мм, цилиндрический хвостовик DIN6535HA, глубину резания 2,0–3,0 × DC, угол спирали 45°, защитную фаску, наружный подвод СОЖ и марку сплава EMG55.
Пример маркировки
M H 04 H 0100 A04 M 45 E N / EMG55
Что показывает маркировка этой фрезы
Код MH04-H0100A04M45EN EMG55 описывает конструкцию и назначение фрезы: тип инструмента, материал режущей части, количество зубьев, группу обрабатываемых материалов, диаметр резания, хвостовик, допустимую глубину фрезерования, угол подъёма стружечной канавки, исполнение вершины и способ подвода охлаждения.
Такая расшифровка помогает правильно подобрать фрезу под операцию, проверить совместимость с оснасткой и избежать ошибки при заказе инструмента для обработки твёрдых и закалённых материалов.
Расшифровка обозначения MH04-H0100A04M45EN EMG55
M — фреза. Первый символ показывает, что позиция относится к фрезерному инструменту, а не к сверлу, пластине, державке или вспомогательной оснастке.
H — твёрдый сплав. Монолитная твердосплавная фреза рассчитана на высокую жёсткость, точную геометрию режущей кромки и стабильную работу на повышенных режимах резания.
04 — четыре зуба. Такая фреза обеспечивает хороший баланс между производительностью, жёсткостью, чистотой поверхности и стабильностью обработки.
H — фреза для обработки закалённых материалов. Геометрия рассчитана на работу по твёрдым сталям, где важны прочность кромки, стойкость к износу и стабильное резание без выкрашивания.
0100 — диаметр режущей части 1,0 мм. Малый диаметр применяется для тонкой обработки, небольших пазов, точных контуров и участков, где требуется аккуратная траектория инструмента.
A — цилиндрический хвостовик DIN6535HA, 04 — диаметр хвостовика 4 мм. Хвостовик отвечает за закрепление фрезы в патроне и влияет на биение, жёсткость и точность обработки.
M — диапазон допустимой глубины резания 2,0–3,0 × DC. Для фрезы диаметром 1,0 мм это означает, что рабочая глубина подбирается относительно диаметра режущей части.
45 — угол подъёма стружечной канавки 45°. Такой угол помогает сделать резание более плавным, улучшает качество поверхности и способствует стабильному отводу стружки.
E — защитная фаска при вершине. Она усиливает режущую кромку, снижает риск сколов и особенно важна при обработке твёрдых и закалённых материалов.
N — наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону обработки снаружи, помогает снижать температуру резания и улучшать удаление стружки.
Твердый сплав с покрытием PVD для обработки закаленных сталей (HRC 45-65 ), обладают высокой износостойкость.
Практический смысл параметров
Для закалённых материалов
Код H в типе фрезы показывает, что инструмент рассчитан на обработку твёрдых материалов, где обычная универсальная геометрия может быстрее изнашиваться или давать сколы.
Малый диаметр 1,0 мм
Диаметр 1,0 мм подходит для точных операций, мелких элементов, пазов и контурной обработки, но требует аккуратного подбора подачи, оборотов и вылета инструмента.
Защитная фаска
Исполнение E повышает прочность вершины. Это важно при фрезеровании закалённых сталей, где нагрузка на кромку выше, а риск микросколов заметно больше.
Итоговая расшифровка
MH04-H0100A04M45EN EMG55 — монолитная твердосплавная четырёхзубая фреза для обработки закалённых материалов, с диаметром резания 1,0 мм, цилиндрическим хвостовиком DIN6535HA 4 мм, глубиной резания 2,0–3,0 × DC, углом спирали 45°, защитной фаской и наружным подводом СОЖ.
Для кого полезно
Расшифровка полезна технологам, операторам ЧПУ, снабжению и менеджерам по инструменту при подборе фрезы по металлу и поиске аналогов.
