Расшифровка монолитной фрезы MH02-P0100A04M35R02N EMG45

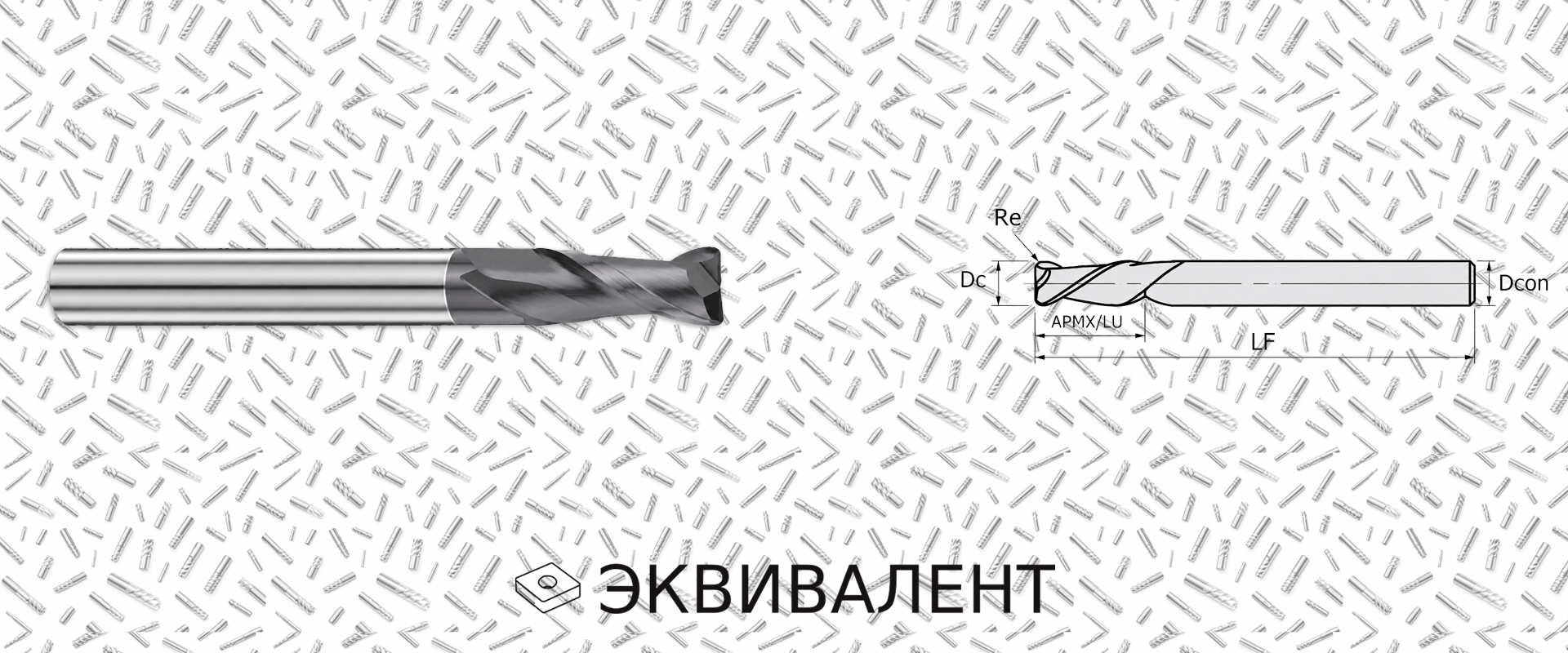

Маркировка MH02-P0100A04M35R02N EMG45 обозначает монолитную твердосплавную фрезу для обработки сталей: 2 зуба, диаметр резания 1,0 мм, цилиндрический хвостовик DIN6535HA, рабочая глубина 2,0–3,0 × DC, угол спирали 35°, радиус при вершине R0,2 и наружный подвод СОЖ. Сплав EMG45 предназначен для сталей до HRC ≤ 45 и чугунов.
Код фрезы
M H 02 P 0100 A04 M 35 R02 N EMG45
Что показывает маркировка этой фрезы
Система обозначения позволяет быстро определить конструкцию и назначение инструмента без обращения к полному каталожному описанию. В коде зашифрованы тип инструмента, материал фрезы, количество зубьев, группа обработки, диаметр, хвостовик, допустимая глубина резания, угол спирали, исполнение вершины, подвод СОЖ и марка сплава.
Для позиции MH02-P0100A04M35R02N EMG45 ключевое назначение — фрезерование сталей малым диаметром, когда важны точность траектории, аккуратный рез и контролируемая нагрузка на тонкую режущую часть.
Расшифровка обозначения MH02-P0100A04M35R02N EMG45
Обозначает фрезу. Символ показывает, что инструмент относится к фрезерной группе и применяется для операций фрезерования на металлообрабатывающих станках.
Твёрдый сплав. Монолитная твердосплавная фреза обеспечивает высокую жёсткость, точность режущей геометрии и стабильную работу на повышенных режимах резания.
Два зуба. Такая фреза лучше отводит стружку, снижает риск забивания канавок и подходит для малых диаметров, пазовых операций и обработки с ограниченным пространством для выхода стружки.
Фреза для обработки сталей. Геометрия рассчитана на стабильное резание конструкционных и легированных сталей с контролем нагрузки на режущую кромку.
Диаметр режущей части 1,0 мм. Малый диаметр применяется для точных контуров, мелких пазов, небольших радиусов траектории и аккуратной обработки труднодоступных участков детали.
Цилиндрический хвостовик DIN6535HA. Код A указывает на цилиндрическое исполнение, а 04 — на размер хвостовика 4 мм для установки в соответствующий цанговый или гидравлический патрон.
Диапазон допустимой глубины резания 2,0–3,0 × DC. Для диаметра 1,0 мм это ориентир по рабочей длине резания, при котором важно контролировать вылет и жёсткость системы.
Угол подъёма стружечной канавки 35°. Он обеспечивает сбалансированное сочетание плавности резания, отвода стружки и устойчивости фрезы при обработке сталей.
Радиус при вершине R0,2 мм. Радиус повышает прочность кромки, снижает риск сколов и помогает получить более стабильную поверхность по сравнению с острым углом.
Наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону обработки снаружи, что помогает снижать температуру резания и улучшать удаление стружки.
Твёрдый сплав с PVD-покрытием для обработки сталей HRC ≤ 45 и чугунов. Сплав ориентирован на стабильную стойкость при фрезеровании сталей и работу с износостойкой режущей кромкой.
Практический смысл параметров
Для обработки сталей
Код P показывает, что геометрия фрезы рассчитана под стальные заготовки. В сочетании со сплавом EMG45 инструмент подходит для сталей до HRC ≤ 45 и чугунов.
Малый диаметр 1,0 мм
Диаметр 1,0 мм выбирают для мелких пазов, тонких контуров и точной обработки. При такой фрезе особенно важны минимальное биение, правильная подача и надёжное закрепление.
Радиус R0,2
Радиус при вершине усиливает режущую кромку и делает её менее чувствительной к сколам. Это полезно при обработке стали, где на малом диаметре нагрузка на инструмент особенно критична.
Итоговая расшифровка
MH02-P0100A04M35R02N EMG45 — монолитная твердосплавная фреза для стали, 2 зуба, диаметр 1,0 мм, цилиндрический хвостовик DIN6535HA 4 мм, глубина резания 2,0–3,0 × DC, угол спирали 35°, радиус при вершине 0,2 мм, наружный подвод СОЖ, сплав EMG45 с PVD-покрытием.
Для кого полезно
Материал полезен технологам, операторам ЧПУ, снабжению и менеджерам по инструменту при подборе монолитных фрез по металлу.
