Расшифровка монолитной фрезы MH04-P0100C04L35R01N EMG45

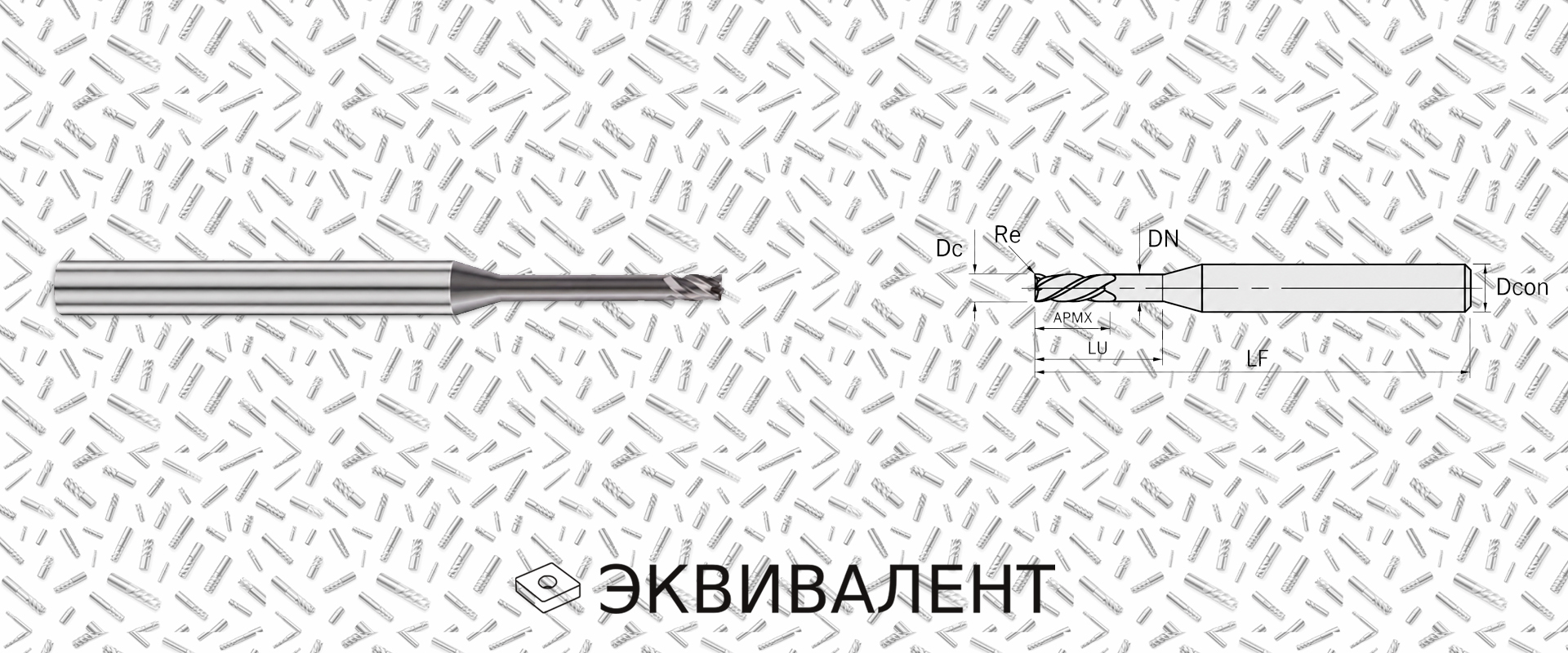

Код MH04-P0100C04L35R01N EMG45 описывает монолитную твердосплавную фрезу для обработки сталей: 4 зуба, диаметр резания 1,0 мм, цилиндрический хвостовик с шейкой 4 мм, допустимая глубина резания 3,0–4,0×DC, угол подъёма стружечной канавки 35°, радиус при вершине 0,1 мм, наружный подвод СОЖ и сплав EMG45 с PVD-покрытием.
Разбор кода
M H 04 P 0100 C04 L 35 R01 N EMG45
Что показывает маркировка этой фрезы
Обозначение монолитной фрезы позволяет определить конструкцию инструмента без обращения к полному каталогу: тип, материал, число зубьев, назначение по обрабатываемому материалу, диаметр, хвостовик, глубину резания, угол спирали, исполнение вершины, способ подвода СОЖ и марку твёрдого сплава.
Для позиции MH04-P0100C04L35R01N EMG45 ключевое назначение — обработка сталей. Малый диаметр 1,0 мм требует аккуратного подбора режимов, стабильного закрепления и контроля биения инструмента.
Расшифровка обозначения MH04-P0100C04L35R01N EMG45
M означает фрезу. Этот символ показывает, что позиция относится к фрезерному инструменту для обработки металла.
H означает твёрдый сплав. Монолитная твердосплавная фреза имеет высокую жёсткость, точную геометрию и подходит для стабильной обработки на станках с ЧПУ.
04 — четыре зуба. Такое исполнение повышает производительность и подходит для более стабильного фрезерования сталей при правильном отводе стружки.
P — фреза для обработки сталей. Геометрия рассчитана на работу по конструкционным и легированным сталям с сохранением прочности режущей кромки.
0100 — диаметр режущей части 1,0 мм. Этот параметр определяет размер обрабатываемой зоны, минимальный радиус траектории и допустимую нагрузку на инструмент.
C — цилиндрический хвостовик с шейкой, 04 — диаметр хвостовика 4 мм. Шейка улучшает доступ к зоне обработки, а хвостовик 4 мм обеспечивает закрепление в соответствующей цанге или патроне.
L — диапазон допустимой глубины резания 3,0–4,0×DC. Для диаметра 1,0 мм это указывает на возможность работы на увеличенной глубине относительно диаметра фрезы.
35 — угол подъёма стружечной канавки 35°. Такой угол обеспечивает сбалансированное резание, стабильный отвод стружки и контролируемую нагрузку на режущую кромку.
R01 — радиус при вершине 0,1 мм. Радиус усиливает вершину, снижает риск микросколов и помогает получить более стабильную поверхность по сравнению с острой кромкой.
N — наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону резания снаружи, помогая снижать температуру и улучшать удаление стружки.
EMG45 — твёрдый сплав с PVD-покрытием для обработки сталей до HRC ≤ 45 и чугунов. Сплав рассчитан на стабильную стойкость при работе по сталям.
Практический смысл параметров
Для сталей
Обозначение P показывает, что фреза ориентирована на обработку сталей. В сочетании со сплавом EMG45 инструмент подходит для сталей твёрдостью до HRC ≤ 45.
Малый диаметр
Диаметр 1,0 мм применяется для мелких пазов, контуров, выборок и точных операций, где особенно важны минимальное биение и аккуратные режимы резания.
Шейка и глубина
Хвостовик C04 с шейкой и глубина L 3,0–4,0×DC помогают работать с увеличенным доступом к зоне обработки, но требуют устойчивого закрепления инструмента.
Итоговая расшифровка
MH04-P0100C04L35R01N EMG45 — монолитная твердосплавная четырёхзубая фреза для обработки сталей, диаметром 1,0 мм, с цилиндрическим хвостовиком с шейкой 4 мм, глубиной резания 3,0–4,0×DC, углом спирали 35°, радиусом вершины 0,1 мм, наружным подводом СОЖ и PVD-сплавом EMG45.
Для кого полезно
Расшифровка полезна технологам, операторам ЧПУ, снабжению и менеджерам по подбору режущего инструмента.
