Система обозначения монолитной фрезы MH03-N0100A04M45EN EMN30

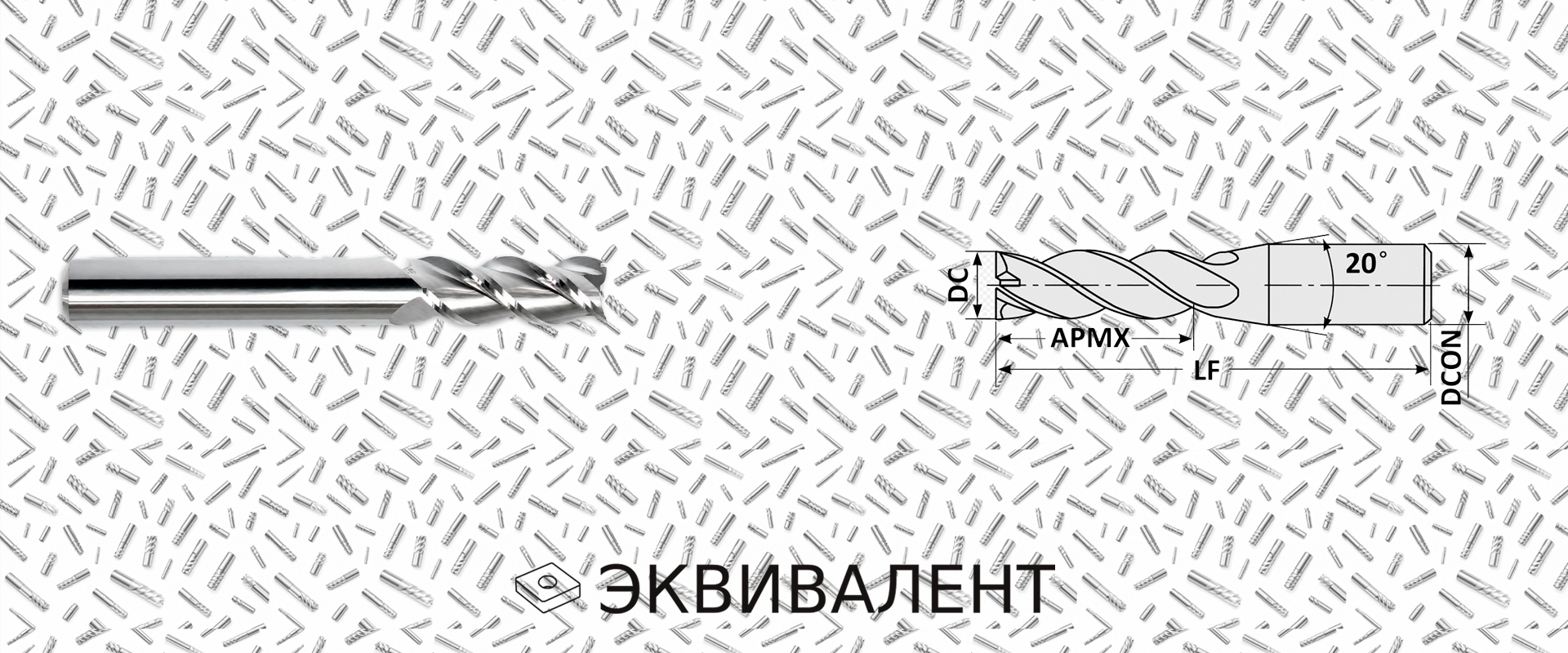

Маркировка MH03-N0100A04M45EN EMN30 обозначает монолитную твердосплавную фрезу диаметром 1,0 мм с тремя зубьями, цилиндрическим хвостовиком DIN6535HA, углом спирали 45° и наружным подводом СОЖ. Исполнение N рассчитано на обработку алюминиевых и медных сплавов, а сплав EMN30 применяется без покрытия для стабильного резания цветных металлов.
Пример маркировки
M H 03 N 0100 A04 M 45 E N EMN30
Что показывает маркировка этой фрезы
Код фрезы показывает конструкцию инструмента, назначение по материалу, диаметр режущей части, тип хвостовика, допустимую глубину обработки, угол подъёма стружечной канавки, исполнение вершины и способ подачи СОЖ.
Для фрезы MH03-N0100A04M45EN EMN30 ключевое назначение — обработка алюминиевых и медных сплавов. Такая геометрия помогает эффективно отводить стружку, снижать налипание материала и получать стабильное резание цветных металлов.
Расшифровка обозначения MH03-N0100A04M45EN EMN30
Обозначает фрезу. Этот символ показывает, что позиция относится к фрезерному инструменту для обработки заготовок резанием.
Твёрдый сплав. Монолитная твердосплавная фреза обеспечивает высокую жёсткость, точность обработки и стабильную работу на малых диаметрах.
Три зуба. Такое исполнение даёт баланс между производительностью, чистотой поверхности и свободным пространством для отвода стружки при обработке цветных металлов.
Фреза для обработки алюминиевых и медных сплавов. Геометрия рассчитана на эффективный отвод стружки, снижение налипания материала и стабильное резание цветных металлов.
Диаметр режущей части 1,0 мм. Параметр определяет ширину обработки, минимальный радиус траектории и применимость фрезы для мелких пазов, контуров и точных операций.
Цилиндрический хвостовик DIN6535HA диаметром 4 мм. Хвостовик влияет на закрепление инструмента, биение, жёсткость и стабильность фрезерования.
Диапазон глубины резания 2,0–3,0 × DC. Для фрезы диаметром 1,0 мм это указывает на рабочую глубину, при которой важно контролировать жёсткость системы и вылет инструмента.
Угол подъёма стружечной канавки 45°. Такая спираль способствует мягкому резанию, хорошему отводу стружки и снижению риска налипания алюминия на режущую кромку.
Исполнение вершины без радиуса и фаски. Такая геометрия применяется, когда требуется точная обработка контура, паза или уступа с минимальным скруглением в зоне резания.
Наружный подвод СОЖ. Охлаждение подаётся в зону обработки снаружи, помогая снижать температуру резания и улучшать удаление стружки.
Твёрдый сплав без покрытия для алюминиевых и медных сплавов. Отсутствие покрытия помогает получить острую режущую кромку и снизить налипание при обработке цветных металлов.
Практический смысл параметров
Для алюминия и меди
Код N и сплав EMN30 показывают, что фреза рассчитана на цветные металлы, где важны острый рез, быстрый отвод стружки и минимальное налипание материала.
Малый диаметр 1,0 мм
Диаметр 1,0 мм подходит для точных операций, мелких пазов, контурной обработки и участков, где требуется аккуратная геометрия детали.
Спираль 45°
Угол 45° помогает мягко срезать материал, улучшает выход стружки из зоны обработки и повышает стабильность при фрезеровании алюминиевых сплавов.
Итоговая расшифровка
MH03-N0100A04M45EN EMN30 — монолитная твердосплавная фреза диаметром 1,0 мм с 3 зубьями, хвостовиком 4 мм, глубиной обработки 2,0–3,0 × DC, спиралью 45°, наружным подводом СОЖ и сплавом без покрытия для алюминиевых и медных сплавов.
Для кого полезно
Расшифровка полезна технологам, снабжению, операторам ЧПУ и менеджерам по инструменту при подборе монолитных фрез по металлу.
