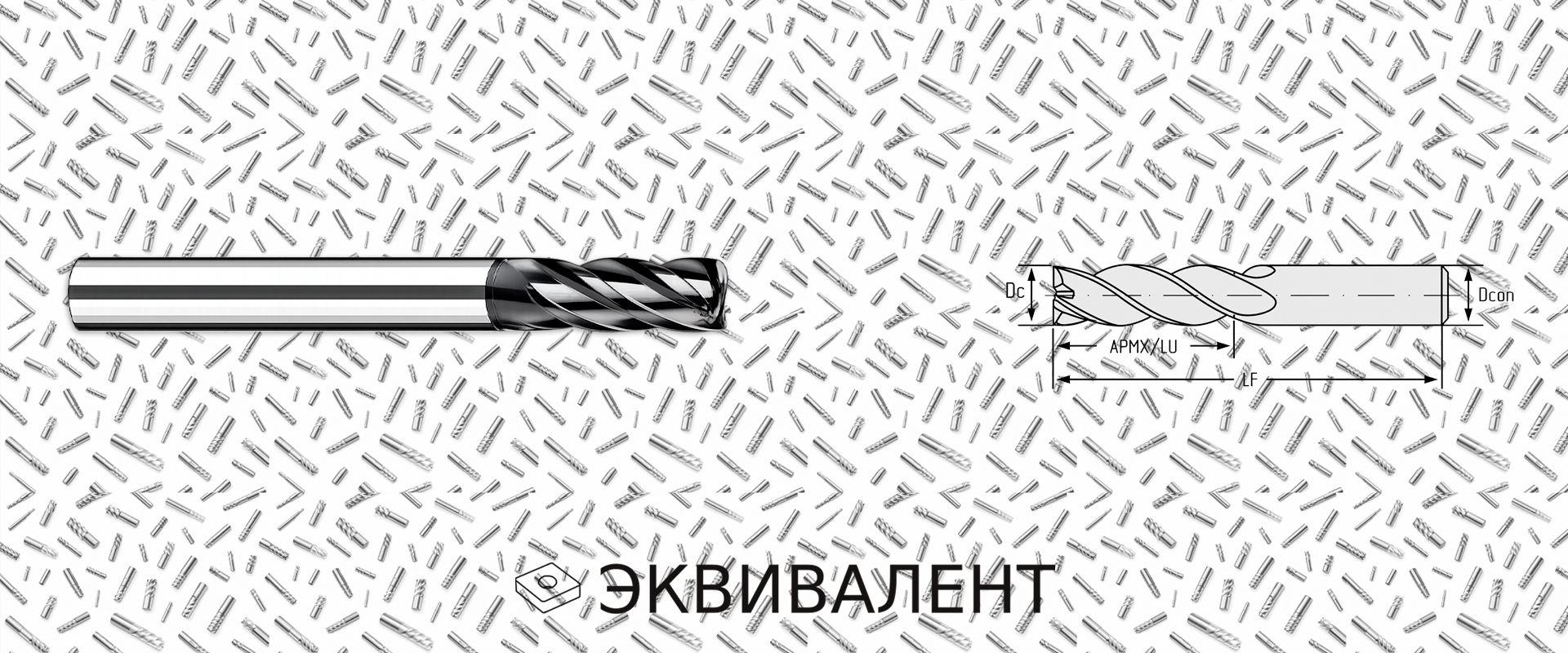

Расшифровка монолитной фрезы MH04-P0100A04M45EN EMG45
Обозначение MH04-P0100A04M45EN EMG45 описывает монолитную твердосплавную фрезу для обработки сталей. По коду можно определить тип инструмента, материал фрезы, число зубьев, диаметр резания, исполнение хвостовика, допустимую глубину обработки, угол спирали, защитную фаску, способ подвода СОЖ и марку твёрдого сплава.
Код фрезы
M H 04 P 0100 A04 M 45 E N EMG45
Что показывает маркировка этой фрезы
Код MH04-P0100A04M45EN EMG45 указывает на фрезу малого диаметра для обработки сталей. Инструмент имеет 4 режущих зуба, цилиндрический хвостовик DIN6535HA, рабочий диапазон глубины резания 2,0–3,0×DC и угол подъёма стружечной канавки 45°.
Исполнение с защитной фаской повышает прочность режущей кромки и снижает риск сколов при обработке стали, а сплав EMG45 с PVD-покрытием рассчитан на работу по сталям до HRC 45 и чугунам.
Расшифровка обозначения MH04-P0100A04M45EN EMG45
M означает фрезу. Этот символ указывает, что позиция относится к фрезерному инструменту для обработки металлов на станках с ЧПУ и универсальном фрезерном оборудовании.
H означает твёрдый сплав. Монолитная твердосплавная фреза обладает высокой жёсткостью, стабильной геометрией режущей части и подходит для работы на повышенных режимах резания.
04 означает четыре режущих зуба. Такое исполнение выбирают для более стабильной обработки, хорошей чистоты поверхности и увеличенной производительности при фрезеровании стали.
P означает фрезу для обработки сталей. Геометрия рассчитана на стабильное резание конструкционных, легированных и других сталей в подходящем диапазоне твёрдости.
0100 означает диаметр режущей части 1,0 мм. Малый диаметр применяется для точных операций, обработки небольших элементов, пазов, контуров и участков с ограниченным доступом.
A означает цилиндрический хвостовик DIN6535HA, а 04 указывает на диаметр хвостовика 4 мм. Такое исполнение удобно для установки в цанговые и термозажимные патроны.
M означает диапазон допустимой глубины резания 2,0–3,0×DC. Для диаметра 1,0 мм это соответствует ориентировочной рабочей глубине до 2–3 мм относительно диаметра фрезы.
45 означает угол подъёма стружечной канавки 45°. Такая спираль помогает сделать резание более плавным, улучшает отвод стружки и снижает ударные нагрузки на режущую кромку.
E означает защитную фаску при вершине. Она усиливает режущую кромку, повышает сопротивление сколам и полезна при обработке сталей, где важна стойкость инструмента.
N означает наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону резания снаружи, помогая снижать температуру, уменьшать износ и улучшать удаление стружки.
EMG45 — твёрдый сплав с PVD-покрытием для обработки сталей с твёрдостью до HRC 45 и чугунов. Сплав рассчитан на стабильную стойкость при стандартных операциях фрезерования.
Практический смысл параметров
Для сталей
Буква P показывает, что фреза предназначена для обработки сталей. Это важно при выборе геометрии, покрытия и режимов резания под конкретную заготовку.
Малый диаметр 1,0 мм
Диаметр 1,0 мм подходит для точной обработки, мелких пазов и контуров. При таком размере особенно важны минимальное биение, правильный вылет и аккуратная подача.
Защитная фаска
Защитная фаска усиливает вершину фрезы и помогает снизить риск выкрашивания режущей кромки при работе по стали, особенно на малом диаметре.
Итоговая расшифровка
MH04-P0100A04M45EN EMG45 — монолитная твердосплавная четырёхзубая фреза диаметром 1,0 мм для обработки сталей, с цилиндрическим хвостовиком DIN6535HA 4 мм, рабочей глубиной 2,0–3,0×DC, углом спирали 45°, защитной фаской, наружным подводом СОЖ и сплавом EMG45 с PVD-покрытием.
Назначение
Подходит для точного фрезерования стали, обработки небольших элементов, контуров, пазов и операций, где важны стойкость кромки и стабильная работа инструмента малого диаметра.
