Расшифровка монолитной фрезы MH02-H0100A04M35EN EMG55

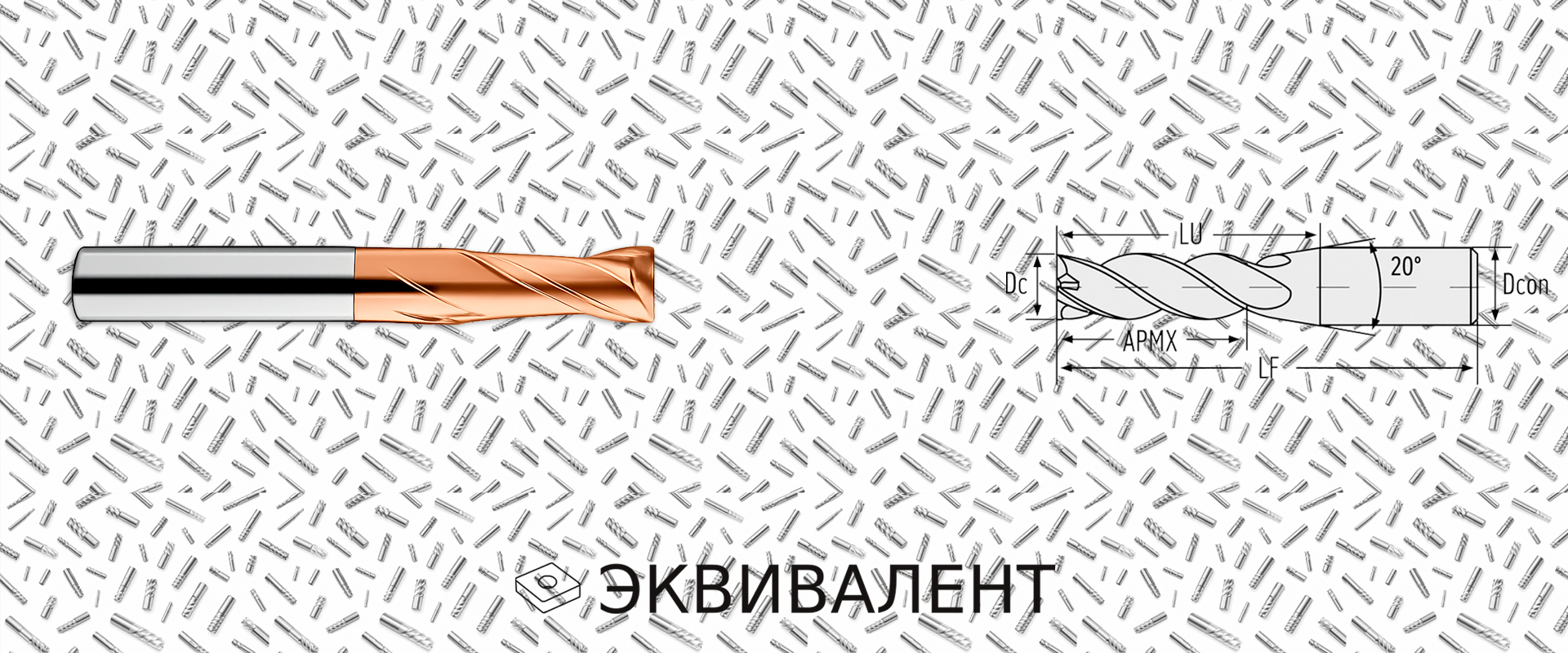

Обозначение MH02-H0100A04M35EN EMG55 описывает монолитную твердосплавную фрезу диаметром 1,0 мм с двумя зубьями, цилиндрическим хвостовиком DIN6535HA, углом спирали 35°, защитной фаской при вершине и наружным подводом СОЖ. Марка EMG55 рассчитана на обработку закалённых сталей HRC 45–65 и отличается высокой износостойкостью.
Разбор кода
M H 02 H 0100 A04 M 35 E N EMG55
Что показывает маркировка этой фрезы
Код фрезы показывает конструкцию инструмента, материал режущей части, число зубьев, назначение по группе обрабатываемых материалов, диаметр резания, тип хвостовика, рабочую глубину, угол подъёма стружечной канавки, исполнение вершины и способ подачи охлаждения.
Для позиции MH02-H0100A04M35EN EMG55 ключевой смысл — это миниатюрная двухзубая твердосплавная фреза для закалённых материалов, где важны точность, контролируемая нагрузка на кромку и стойкость при работе по твёрдым сталям.
Расшифровка обозначения MH02-H0100A04M35EN EMG55
M — фреза. Этот символ указывает, что инструмент относится к фрезерной группе и применяется для операций фрезерования на станках с ЧПУ и универсальном оборудовании.
H — твёрдый сплав. Монолитная твердосплавная фреза обладает высокой жёсткостью, точной геометрией режущей кромки и подходит для стабильной обработки на повышенных режимах.
02 — два зуба. Такое исполнение снижает сопротивление резанию и улучшает отвод стружки, что особенно важно для малых диаметров и аккуратного фрезерования.
H — фреза для обработки закалённых материалов. Геометрия рассчитана на работу по твёрдым сталям, где требуется повышенная стойкость к износу и защита режущей кромки от сколов.
0100 — диаметр режущей части 1,0 мм. Такой размер применяется для мелких пазов, точной контурной обработки, небольших элементов и операций, где требуется малый радиус траектории.
A04 — цилиндрический хвостовик DIN6535HA диаметром 4 мм. Хвостовик отвечает за закрепление фрезы в патроне, влияет на биение, жёсткость и стабильность обработки.
M — диапазон допустимой глубины резания 2,0–3,0 × DC. Параметр показывает, на какую глубину относительно диаметра фреза рассчитана при стабильных условиях обработки.
35 — угол подъёма стружечной канавки 35°. Он влияет на плавность резания, отвод стружки, нагрузку на инструмент и качество обработанной поверхности.
E — защитная фаска при вершине. Она усиливает режущую кромку, снижает риск выкрашивания и повышает стойкость фрезы при обработке закалённых материалов.
N — наружный подвод СОЖ, без внутренних каналов охлаждения. Охлаждающая жидкость подаётся в зону резания снаружи, через стандартную систему подачи станка или внешнее сопло.
EMG55 — твёрдый сплав с PVD-покрытием для обработки закалённых сталей HRC 45–65. Марка рассчитана на высокую износостойкость и стабильную работу по твёрдым материалам.
Практический смысл параметров
Для закалённых сталей
Буква H в типе фрезы и марка EMG55 показывают, что инструмент ориентирован на обработку твёрдых материалов, где важны износостойкость, прочная кромка и стабильное резание.
Малый диаметр 1,0 мм
Диаметр 0100 подходит для точных мелких элементов, узких пазов и аккуратной контурной обработки. При таком размере особенно важны минимальное биение и правильный вылет инструмента.
Защитная фаска
Исполнение E укрепляет вершину фрезы и помогает кромке дольше сопротивляться сколам при работе по твёрдым сталям и другим закалённым материалам.
Итоговая расшифровка
MH02-H0100A04M35EN EMG55 — монолитная твердосплавная двухзубая фреза диаметром 1,0 мм для обработки закалённых материалов, с цилиндрическим хвостовиком 4 мм, глубиной резания 2,0–3,0 × DC, углом спирали 35°, защитной фаской и наружным подводом СОЖ.
Применение
Подходит для точного фрезерования закалённых сталей, мелких пазов, контуров и элементов, где требуется стойкая кромка и стабильная работа малым диаметром.
