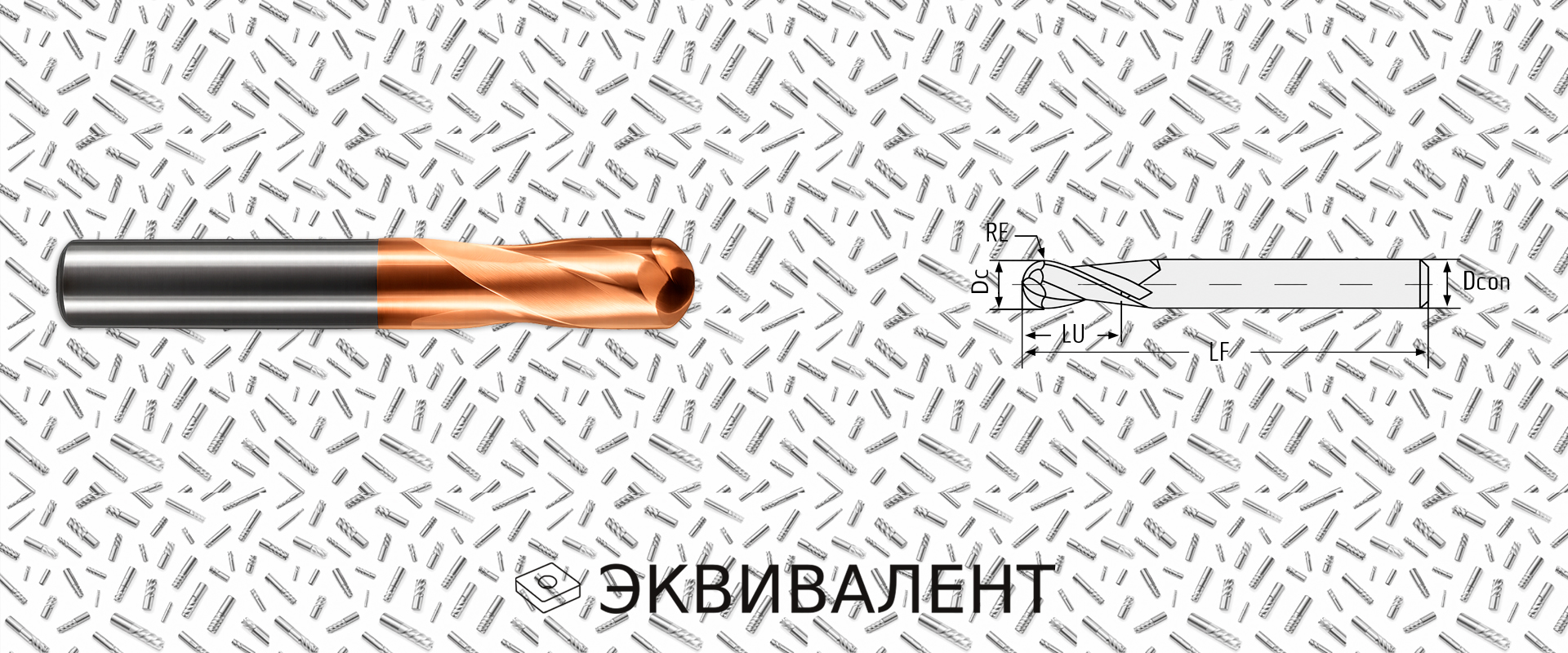

Расшифровка монолитной фрезы MH02-H0100A04S35BN EMG55
Код MH02-H0100A04S35BN EMG55 обозначает монолитную твердосплавную фрезу с 2 зубьями для обработки закалённых материалов. По маркировке можно определить диаметр резания 1,0 мм, цилиндрический хвостовик A04, допустимую глубину резания 1,0–2,0 × DC, угол подъёма канавки 35°, сферическое исполнение вершины, наружный подвод СОЖ и сплав EMG55.
Разбор маркировки
M H 02 H 0100 A04 S 35 B N EMG55
Что показывает маркировка этой фрезы
Система обозначения позволяет быстро понять конструкцию фрезы, её назначение, рабочий диаметр, тип хвостовика, глубину обработки, геометрию режущей части и марку твёрдого сплава.
Для позиции MH02-H0100A04S35BN EMG55 ключевое назначение — обработка закалённых материалов, где важны износостойкость, прочность режущей кромки и стабильная работа на малом диаметре.
Расшифровка обозначения MH02-H0100A04S35BN EMG55
Обозначает фрезу. Этот символ показывает, что позиция относится к фрезерному инструменту для обработки металлов на станках с ЧПУ и универсальном фрезерном оборудовании.
Твёрдый сплав. Монолитная твердосплавная фреза обеспечивает высокую жёсткость, точность обработки и стойкость режущей кромки при работе с твёрдыми материалами.
Фреза имеет 2 зуба. Такое исполнение улучшает отвод стружки и снижает нагрузку на инструмент, что особенно важно для малого диаметра 1,0 мм.
Фреза для обработки закалённых материалов. Геометрия рассчитана на работу по твёрдым сталям, где требуется высокая износостойкость и стабильность режущей кромки.
Диаметр режущей части 1,0 мм. Такой размер применяется для точной обработки малых элементов, узких участков, мелких радиусов и чистовых контурных операций.
A — цилиндрический хвостовик DIN6535HA, 04 — диаметр хвостовика 4 мм. Такое исполнение используется для зажима в цанговых и прецизионных патронах.
Диапазон допустимой глубины резания 1,0–2,0 × DC. Для фрезы диаметром 1,0 мм это ориентир по рабочей глубине в зависимости от режима, материала и жёсткости закрепления.
Угол подъёма стружечной канавки 35°. Такая геометрия даёт сбалансированное резание, помогает контролировать нагрузку и улучшает отвод стружки из зоны обработки.
Сферическое исполнение. Такая фреза подходит для 3D-контуров, радиусных поверхностей, обработки рельефа и чистовых проходов по сложной геометрии.
Наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону резания снаружи, помогая снижать нагрев, вымывать стружку и поддерживать стабильность обработки.
Твёрдый сплав с покрытием PVD для обработки закалённых сталей HRC 45–65. Сплав отличается высокой износостойкостью и рассчитан на работу по твёрдым материалам.
Практический смысл параметров
Для закалённых материалов
Код H в назначении и сплав EMG55 показывают, что фреза рассчитана на твёрдые стали, где требуется повышенная стойкость к износу и сколам.
Малый диаметр 1,0 мм
Диаметр 0100 подходит для точных операций, но требует стабильного закрепления, минимального биения и аккуратного выбора подачи.
Сферическая вершина
Код B указывает на сферическое исполнение, которое применяют для радиусных поверхностей, 3D-фрезерования и чистовой обработки сложного профиля.
Итоговая расшифровка
MH02-H0100A04S35BN EMG55 — монолитная твердосплавная двухзубая сферическая фреза диаметром 1,0 мм с цилиндрическим хвостовиком 4 мм, углом спирали 35°, наружным подводом СОЖ и сплавом EMG55 для обработки закалённых сталей HRC 45–65.
Назначение
Подходит для точного фрезерования закалённых материалов, обработки малых радиусов, 3D-контуров, рельефных поверхностей и чистовых операций.
