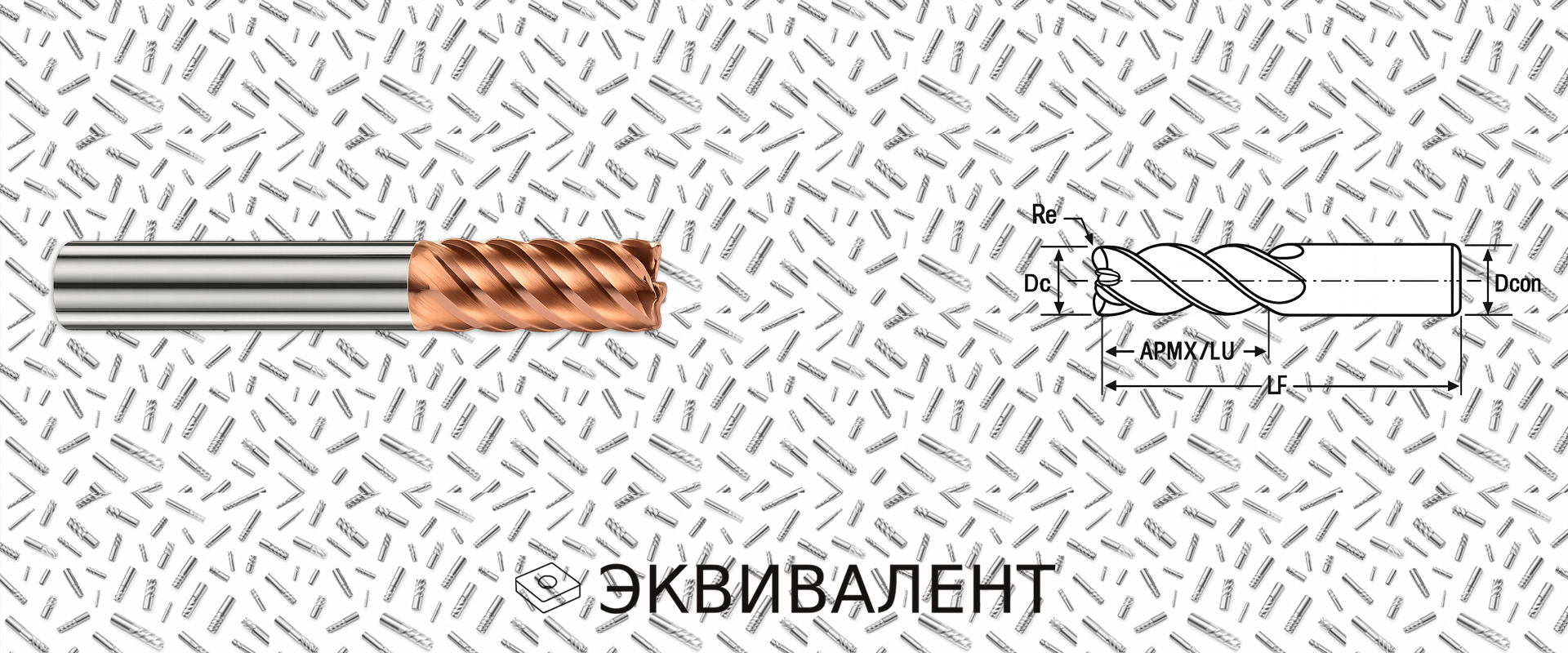

Система обозначения монолитной фрезы MH06-H0600A06M45R05N EMG70
Маркировка MH06-H0600A06M45R05N EMG70 показывает, что это монолитная твердосплавная фреза с 6 зубьями для обработки закалённых материалов, диаметром резания 6,0 мм, цилиндрическим хвостовиком DIN6535HA, глубиной обработки 2,0–3,0 × DC, углом спирали 45°, радиусом при вершине 0,5 мм, наружным подводом СОЖ и сплавом EMG70.
Пример маркировки
M H 06 H 0600 A06 M 45 R05 N EMG70
Что показывает маркировка монолитной фрезы
Система обозначения позволяет быстро определить конструкцию фрезы, её назначение, основные размеры и эксплуатационные параметры. Каждая позиция в коде отвечает за конкретную характеристику инструмента: от типа фрезы и числа зубьев до радиуса вершины, подвода СОЖ и марки сплава.
Такая расшифровка особенно важна при подборе аналога, проверке совместимости с оснасткой, выборе режима обработки и сравнении фрез разных серий по назначению и геометрии.
Расшифровка обозначения MH06-H0600A06M45R05N EMG70
Обозначает фрезу. Этот символ показывает, что позиция относится к фрезерному инструменту, а не к сверлу, токарной пластине, державке или вспомогательной оснастке.
Твёрдый сплав. Монолитная твердосплавная фреза обладает высокой жёсткостью, точной геометрией режущей части и рассчитана на стабильную работу при повышенных нагрузках.
Фреза имеет 6 зубьев. Такое исполнение повышает производительность и чистоту поверхности, но требует стабильного закрепления и корректного отвода стружки из зоны резания.
Фреза для обработки закалённых материалов. Геометрия рассчитана на работу по твёрдым сталям и другим материалам с повышенной твёрдостью, где важны прочность кромки и стойкость к износу.
Диаметр режущей части 6,0 мм. Этот параметр определяет ширину обработки, минимальные радиусы траектории, допустимую нагрузку на инструмент и выбор режимов фрезерования.
Исполнение A — цилиндрический хвостовик DIN6535HA, размер 6 мм. Такой хвостовик применяется для точного зажима в цанговых и фрезерных патронах и влияет на биение, жёсткость и стабильность резания.
Диапазон допустимой глубины резания 2,0–3,0 × DC. Для фрезы диаметром 6 мм это означает, что инструмент рассчитан на работу с умеренной глубиной относительно собственного диаметра.
Угол подъёма стружечной канавки 45°. Такая спираль обеспечивает более плавное резание, снижает ударность входа кромки в материал и помогает получать стабильную поверхность.
R — исполнение с радиусом при вершине, 05 — радиус 0,5 мм. Радиус усиливает режущую кромку, снижает риск сколов и улучшает стойкость фрезы при обработке твёрдых материалов.
Наружный подвод СОЖ. Охлаждающая жидкость подаётся к зоне резания снаружи, что помогает снижать температуру, уменьшать износ и улучшать удаление стружки.
Твердый сплав с покрытием PVD для обработки сталей ( HRC ≤ 55 ), чугунов.
Какие параметры особенно важны при подборе
Назначение H
Код H в типе фрезы указывает на обработку закалённых материалов. Для таких операций особенно важны прочность режущей кромки, стабильность станка и правильный подбор подачи.
6 зубьев и угол 45°
Шестизубое исполнение и спираль 45° повышают стабильность резания и качество поверхности, что особенно важно при чистовой и получистовой обработке твёрдых сталей.
Радиус R05
Радиус 0,5 мм делает вершину прочнее, уменьшает вероятность выкрашивания и помогает фрезе устойчивее работать при повышенной твёрдости заготовки.
Практическое значение
MH06-H0600A06M45R05N EMG70 — это монолитная твердосплавная фреза диаметром 6 мм для закалённых материалов, с 6 зубьями, радиусом 0,5 мм и наружным подводом СОЖ. Такая расшифровка помогает быстро проверить назначение инструмента, посадочный размер, глубину обработки и геометрию режущей части.
Для кого полезно
Материал полезен технологам, операторам ЧПУ, снабжению и менеджерам по инструменту при подборе монолитных фрез для обработки закалённых сталей.
