Расшифровка монолитной фрезы MH03-G0600A06M30-WN EMG30

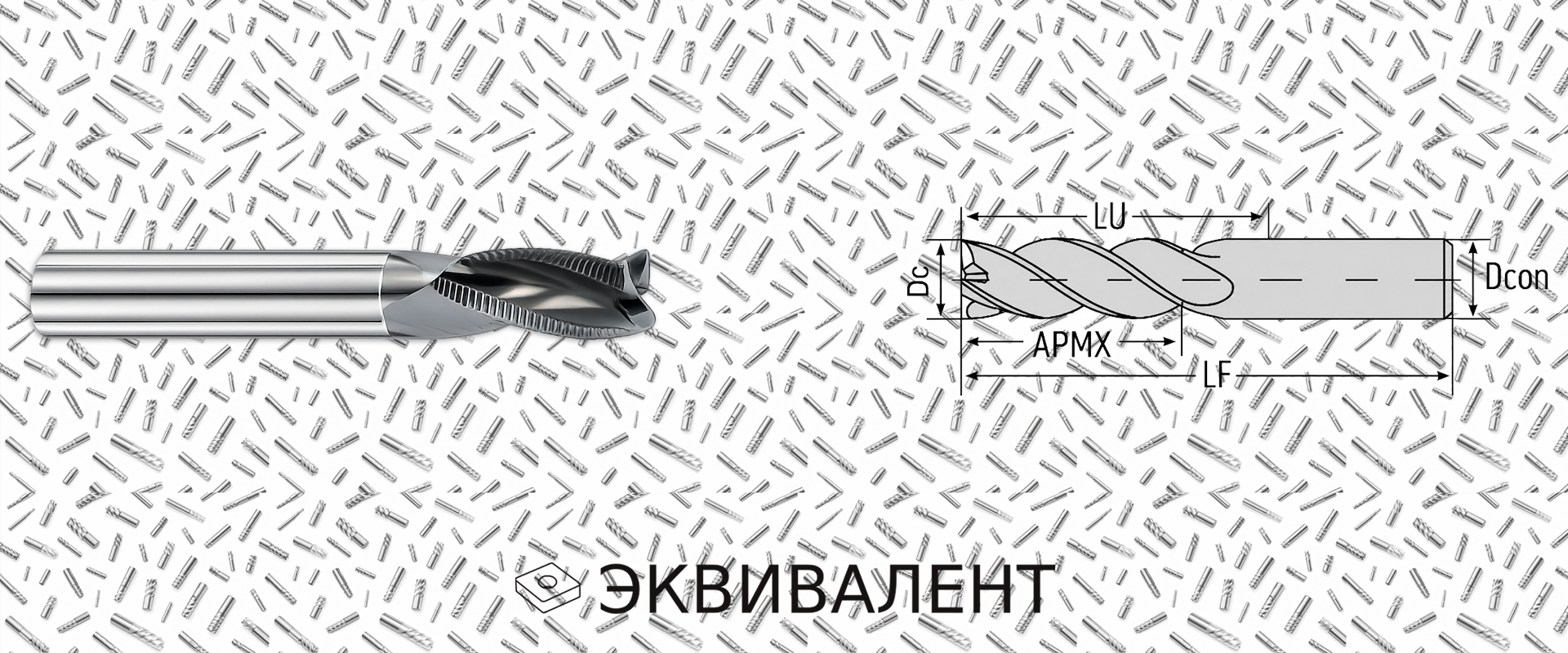

Маркировка MH03-G0600A06M30-WN EMG30 указывает на монолитную твердосплавную фрезу с 3 зубьями, универсальным назначением, диаметром резания 6,0 мм, цилиндрическим хвостовиком DIN6535HA, рабочей глубиной 2,0–3,0 × DC, углом подъёма стружечной канавки 30°, стружкоделительными канавками, наружным подводом СОЖ и маркой сплава EMG30.
Разбор кода фрезы
M H 03 G 0600 A06 M 30 W N EMG30
Что показывает маркировка этой фрезы
Код монолитной фрезы показывает конструкцию инструмента, материал режущей части, количество зубьев, назначение по обработке, диаметр резания, исполнение хвостовика, рабочую глубину, угол спирали, геометрию вершины, способ подвода СОЖ и марку твёрдого сплава.
Такая расшифровка помогает быстро понять, для какой операции подходит фреза, с какой оснасткой она совместима и какие особенности конструкции нужно учитывать при подборе режимов обработки.
Расшифровка обозначения MH03-G0600A06M30-WN EMG30
M — фреза. Символ показывает, что инструмент относится к фрезерной группе и применяется для операций фрезерования на станках с ЧПУ и универсальном оборудовании.
H — твёрдый сплав. Монолитная твердосплавная фреза отличается высокой жёсткостью, точной геометрией режущей части и устойчивостью при работе на повышенных режимах.
03 — три зуба. Такое исполнение даёт баланс между производительностью и отводом стружки, снижает забивание канавок и подходит для стабильного фрезерования при умеренной нагрузке.
G — универсальная фреза. Применяется для стандартных операций фрезерования, когда нужна фреза с широким диапазоном применения без узкой привязки к одному материалу.
0600 — диаметр режущей части 6,0 мм. Диаметр определяет ширину обработки, минимальный радиус траектории, допустимую подачу и совместимость фрезы с конкретной операцией.
A06 — цилиндрический хвостовик DIN6535HA, диаметр хвостовика 6 мм. Такое исполнение применяется для крепления в цанговых, гидравлических и термопатронах.
M — диапазон допустимой глубины резания 2,0–3,0 × DC. Для фрезы диаметром 6 мм это означает рабочий диапазон примерно 12–18 мм по глубине относительно диаметра инструмента.
30 — угол подъёма стружечной канавки 30°. Такой угол даёт спокойное резание, контролируемый отвод стружки и хорошую устойчивость режущей кромки при универсальной обработке.
W — исполнение со стружкоделительными канавками. Такая геометрия помогает дробить стружку, снижает нагрузку на инструмент и повышает стабильность обработки при увеличенной глубине резания.
N — наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону резания снаружи, без внутренних осевых или радиальных каналов в корпусе фрезы.
EMG30 — марка твёрдого сплава фрезы. Она определяет износостойкость, прочность режущей кромки и применимость инструмента в заданных условиях фрезерования.
Практический смысл параметров MH03-G0600A06M30-WN EMG30
Три зуба и диаметр 6 мм
Фреза даёт хороший баланс между съёмом материала и отводом стружки. Диаметр 6 мм удобен для пазов, уступов, карманов и контурной обработки небольших и средних элементов детали.
Универсальная геометрия G
Обозначение G указывает на универсальное применение: такую фрезу выбирают, когда нужен один инструмент для широкого диапазона типовых фрезерных операций.
Стружкоделительные канавки W
Геометрия W помогает разбивать стружку на более короткие фрагменты, уменьшает сопротивление резанию и делает обработку стабильнее при глубоком фрезеровании.
Итог по фрезе
MH03-G0600A06M30-WN EMG30 — монолитная твердосплавная универсальная фреза диаметром 6 мм с 3 зубьями, цилиндрическим хвостовиком 6 мм, рабочей глубиной 2,0–3,0 × DC, углом спирали 30°, наружным подводом СОЖ и стружкоделительной геометрией для более стабильного отвода стружки.
Для кого полезно
Расшифровка полезна технологам, операторам ЧПУ, снабжению и менеджерам по инструменту при подборе монолитных фрез и сравнении аналогов.
