Расшифровка монолитной фрезы MH02-G0050A04M35EN EMG30

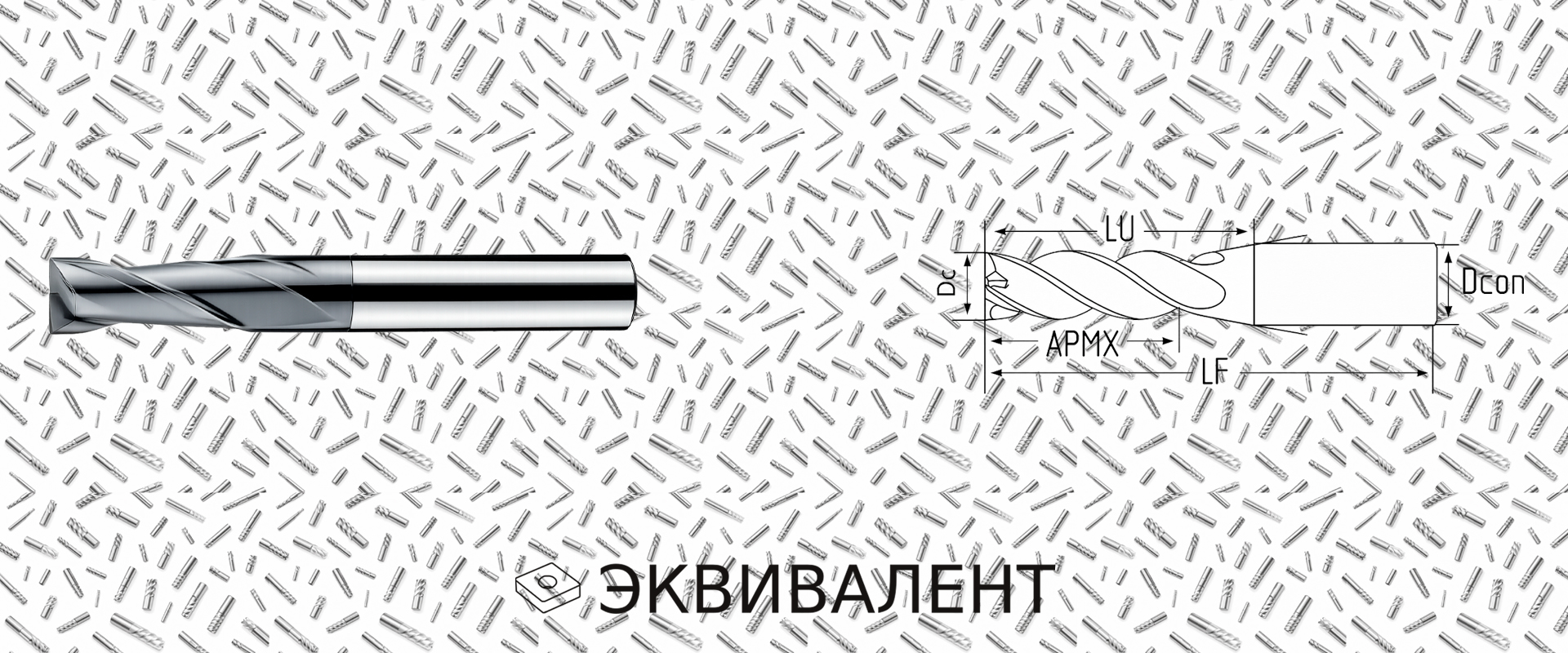

Код MH02-G0050A04M35EN EMG30 описывает монолитную твердосплавную фрезу: тип инструмента, материал, число зубьев, назначение, диаметр резания, хвостовик, допустимую глубину, угол спирали, исполнение вершины, подвод СОЖ и марку сплава.
Пример маркировки
M H 02 G 0050 A04 M 35 E N EMG30
Что показывает маркировка фрезы
Маркировка монолитной фрезы позволяет быстро определить основные параметры инструмента без обращения к полному каталожному описанию. По коду можно понять, для каких операций подходит фреза, какой у неё диаметр, сколько режущих зубьев, какой тип хвостовика используется и как организован подвод охлаждения.
Такая расшифровка важна при подборе аналогов, заказе инструмента, проверке совместимости с оснасткой и выборе фрезы под конкретные условия фрезерования на станке с ЧПУ.
Расшифровка обозначения MH02-G0050A04M35EN EMG30
M — фреза. Обозначение показывает, что изделие относится к фрезерному инструменту, а не к сверлу, державке, пластине или вспомогательной оснастке.
H — твёрдый сплав. Монолитная твердосплавная фреза обладает высокой жёсткостью, стабильной геометрией режущей части и рассчитана на точную обработку на повышенных режимах.
02 — два зуба. Двухзубая фреза обеспечивает увеличенное пространство для отвода стружки, что особенно важно при малых диаметрах и работе в ограниченной зоне обработки.
G — универсальная фреза. Такое исполнение применяется для широкого круга стандартных фрезерных операций, когда требуется сбалансированное сочетание стойкости и качества обработки.
0050 — диаметр режущей части 0,5 мм. Это микрофреза для мелких пазов, контуров, точной доработки элементов и операций, где требуется минимальный размер инструмента.
A04 — цилиндрический хвостовик DIN6535HA диаметром 4 мм. Хвостовик определяет способ закрепления фрезы в патроне, влияет на биение, жёсткость и стабильность обработки.
M — допустимая глубина резания 2,0–3,0 × DC. Для диаметра 0,5 мм это означает, что фреза рассчитана на работу с умеренной глубиной относительно собственного диаметра.
35 — угол подъёма стружечной канавки 35°. Он влияет на плавность резания, направление отвода стружки, нагрузку на кромку и качество обработанной поверхности.
E — защитная фаска. Такое исполнение повышает прочность режущей кромки, снижает риск микросколов и помогает сохранить стабильность инструмента при работе.
N — наружный подвод СОЖ. Охлаждающая жидкость подаётся в зону резания снаружи, помогает снижать температуру обработки и улучшает удаление стружки.
Твердый сплав с покрытием PVD для обработки сталей ( HRC ≤ 48 ), нержавеющих сталей и чугунов.
Практический смысл параметров
Малый диаметр 0,5 мм
Фреза подходит для точных мелких элементов, тонких пазов, миниатюрных контуров и обработки зон, куда невозможно подойти инструментом большего диаметра.
Два зуба
Двухзубая геометрия улучшает выход стружки из зоны резания, что особенно важно для микрофрез и операций с ограниченным пространством.
Хвостовик 4 мм
Цилиндрический хвостовик DIN6535HA обеспечивает стандартное закрепление в цанговом патроне и помогает сохранить точность при малом диаметре режущей части.
Итоговая расшифровка
MH02-G0050A04M35EN EMG30 — монолитная твердосплавная двухзубая универсальная фреза диаметром 0,5 мм, с цилиндрическим хвостовиком DIN6535HA 4 мм, глубиной резания 2,0–3,0 × DC, углом спирали 35°, защитной фаской, наружным подводом СОЖ и маркой исполнения EMG30.
Для чего полезно
Такая расшифровка помогает быстро проверить параметры фрезы перед заказом, подобрать аналог и избежать ошибки при выборе инструмента для точного фрезерования.
