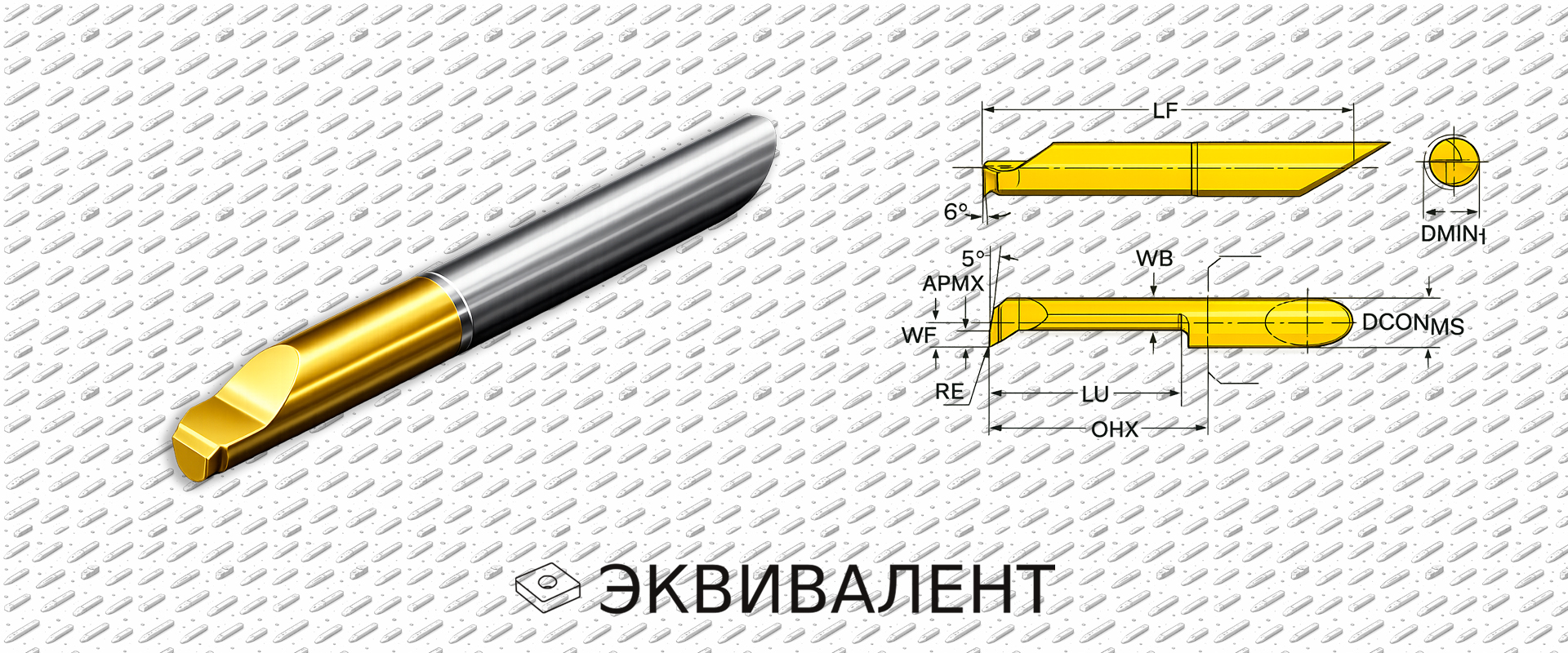

Вставки EXS-095 для внутреннего точения

Система обозначения расточных вставок

Инструмент для точения

EXS

098

EPM15

Инструмент для обработки канавок

EXS

100

EPM15

Инструмент
для резьбонарезания

EXS

050

EPM15

Основной код

EXS

Угол в плане

095 Угол в плане 95°

098 Угол в плане 98°

Размер вставки D_CON, мм

044 мм

055 мм

066 мм

077 мм

088 мм

Радиус при вершине, RE, мм

100,1 мм

150,15 мм

200,2 мм

Тип операции

TТочение

TEПрофильное точение, вставка с увеличенным вылетом

FОбработка торцовых канавок

GОбработка канавок

RПрофильная обработка радиусом

THРезьбонарезание

BОбратное растачивание

Ширина пластины, CW, мм

1001,0 мм

Профиль резьбы

VMНеполный профиль 60°

WHWhitworth 55°

NTNPT 60°

UNUN 60°

MMMM 60°

TRТрапецеидальная 30°

Шаг, мм

Указывается в коде резьбовой вставки

Min диаметр отверстия, D_MIN, мм

626,2 мм

Рабочая длина, LU, мм

1010 мм

1515 мм

Исполнение державки

Исполнение пластины

RПравое исполнение

LЛевое исполнение

Марка твёрдого сплава

EPM15Марка пластины для обработки стали, нержавеющих сталей и универсальных задач растачивания

Схема используется для расшифровки обозначения расточных вставок EXS: основной код, размер вставки, тип операции, геометрические параметры, минимальный диаметр отверстия, рабочая длина, исполнение и марка твёрдого сплава.

Артикул	Срок поставки	Dmin	LU	RE	OHX	Dcon	LF	WF	APMX	Цена (без НДС)

EXS-04T095-05-0502R EPM15	60 дней	0.5	2	0.05	13	4	27.50	0.2	0.03	3720₽
EXS-04T095-05-0502L EPM15	60 дней	0.5	2	0.05	13	4	27.50	0.2	0.03	3720₽
EXS-04T095-05-0603R EPM15	60 дней	0.6	3	0.05	13	4	27.50	0.25	0.03	3720₽
EXS-04T095-05-0603L EPM15	60 дней	0.6	3	0.05	13	4	27.50	0.25	0.03	3720₽
EXS-04T095-05-0804R EPM15	60 дней	0.8	4	0.05	13	4	27.50	0.35	0.03	3720₽
EXS-04T095-05-0804L EPM15	60 дней	0.8	4	0.05	13	4	27.50	0.35	0.03	3720₽
EXS-04T095-05-1006R EPM15	30 дней	1	6	0.05	13	4	27.50	0.45	0.05	3720₽
EXS-04T095-05-1006L EPM15	30 дней	1	6	0.05	13	4	27.50	0.45	0.05	3720₽
EXS-04T095-05-1510R EPM15	30 дней	1.5	10	0.05	13	4	27.50	0.7	0.07	3720₽
EXS-04T095-05-1510L EPM15	30 дней	1.5	10	0.05	13	4	27.50	0.7	0.07	3720₽
EXS-04T095-10-2210R EPM15	30 дней	2.2	10	0.1	13	4	27.50	1	0.1	3720₽
EXS-04T095-10-2210L EPM15	30 дней	2.2	10	0.1	13	4	27.50	1	0.1	3720₽
EXS-04T095-10-2710R EPM15	30 дней	2.7	10	0.1	13	4	27.50	1.2	0.13	3720₽
EXS-04T095-10-2710L EPM15	30 дней	2.7	10	0.1	13	4	27.50	1.2	0.13	3720₽
EXS-04T095-10-2715R EPM15	30 дней	2.7	15	0.1	18	4	32.50	1.2	0.13	3720₽
EXS-04T095-10-2715L EPM15	30 дней	2.7	15	0.1	18	4	32.50	1.2	0.13	3720₽
EXS-04T095-05-3210R EPM15	30 дней	3.2	10	0.05	13	4	27.50	1.45	0.16	3720₽
EXS-04T095-05-3210L EPM15	30 дней	3.2	10	0.05	13	4	27.50	1.45	0.16	3720₽
EXS-04T095-05-3215R EPM15	30 дней	3.2	15	0.05	18	4	32.50	1.45	0.16	3720₽
EXS-04T095-05-3215L EPM15	30 дней	3.2	15	0.05	18	4	32.50	1.45	0.16	3720₽
EXS-04T095-05-3220R EPM15	30 дней	3.2	20	0.05	23	4	37.50	1.45	0.16	3720₽
EXS-04T095-05-3220L EPM15	30 дней	3.2	20	0.05	23	4	37.50	1.45	0.16	3720₽
EXS-04T095-15-3210R EPM15	30 дней	3.2	10	0.15	13	4	27.50	1.45	0.16	3720₽
EXS-04T095-15-3210L EPM15	30 дней	3.2	10	0.15	13	4	27.50	1.45	0.16	3720₽
EXS-04T095-15-3215R EPM15	30 дней	3.2	15	0.15	18	4	32.50	1.45	0.16	3720₽
EXS-04T095-15-3215L EPM15	30 дней	3.2	15	0.15	18	4	32.50	1.45	0.16	3720₽
EXS-04T095-15-3220R EPM15	30 дней	3.2	20	0.15	23	4	37.50	1.45	0.16	3720₽
EXS-04T095-15-3220L EPM15	30 дней	3.2	20	0.15	23	4	37.50	1.45	0.16	3720₽
EXS-04T095-15-4210R EPM15	30 дней	4.2	10	0.15	13	4	27.50	1.95	0.18	3720₽
EXS-04T095-15-4210L EPM15	30 дней	4.2	10	0.15	13	4	27.50	1.95	0.18	3720₽
EXS-04T095-15-4215R EPM15	30 дней	4.2	15	0.15	18	4	32.50	1.95	0.18	3720₽
EXS-04T095-15-4215L EPM15	30 дней	4.2	15	0.15	18	4	32.50	1.95	0.18	3720₽
EXS-04T095-15-4220R EPM15	30 дней	4.2	20	0.15	23	4	37.50	1.95	0.18	3720₽
EXS-04T095-15-4220L EPM15	30 дней	4.2	20	0.15	23	4	37.50	1.95	0.18	3720₽
EXS-04T095-15-4225R EPM15	30 дней	4.2	25	0.15	28	4	42.50	1.95	0.18	3720₽
EXS-04T095-15-4225L EPM15	30 дней	4.2	25	0.15	28	4	42.50	1.95	0.18	3720₽
EXS-05T095-20-5210R EPM15	30 дней	5.2	10	0.2	18	5	32.50	2.45	0.21	4495₽
EXS-05T095-20-5210L EPM15	30 дней	5.2	10	0.2	18	5	32.50	2.45	0.21	4495₽
EXS-05T095-20-5215R EPM15	30 дней	5.2	15	0.2	23	5	37.50	2.45	0.21	4495₽
EXS-05T095-20-5215L EPM15	30 дней	5.2	15	0.2	23	5	37.50	2.45	0.21	4495₽
EXS-05T095-20-5220R EPM15	30 дней	5.2	20	0.2	28	5	42.50	2.45	0.21	4495₽
EXS-05T095-20-5220L EPM15	30 дней	5.2	20	0.2	28	5	42.50	2.45	0.21	4495₽
EXS-05T095-20-5225R EPM15	30 дней	5.2	25	0.2	28	5	47.50	2.45	0.21	4495₽
EXS-05T095-20-5225L EPM15	30 дней	5.2	25	0.2	28	5	47.50	2.45	0.21	4495₽
EXS-05T095-20-5230R EPM15	30 дней	5.2	30	0.2	33	5	52.50	2.45	0.21	4495₽
EXS-05T095-20-5230L EPM15	30 дней	5.2	30	0.2	33	5	52.50	2.45	0.21	4495₽
EXS-06T095-20-6215R EPM15	30 дней	6.2	15	0.2	23	6	37.50	2.95	0.26	5580₽
EXS-06T095-20-6215L EPM15	30 дней	6.2	15	0.2	23	6	37.50	2.95	0.26	5580₽
EXS-06T095-20-6220R EPM15	30 дней	6.2	20	0.2	28	6	42.50	2.95	0.26	5580₽
EXS-06T095-20-6220L EPM15	30 дней	6.2	20	0.2	28	6	42.50	2.95	0.26	5580₽
EXS-06T095-20-6225R EPM15	30 дней	6.2	25	0.2	28	6	47.50	2.95	0.26	5580₽
EXS-06T095-20-6225L EPM15	30 дней	6.2	25	0.2	28	6	47.50	2.95	0.26	5580₽
EXS-06T095-20-6230R EPM15	30 дней	6.2	30	0.2	33	6	52.50	2.95	0.26	5580₽
EXS-06T095-20-6230L EPM15	30 дней	6.2	30	0.2	33	6	52.50	2.95	0.26	5580₽
EXS-06T095-20-6235R EPM15	30 дней	6.2	35	0.2	38	6	57.50	2.95	0.26	5580₽
EXS-06T095-20-6235L EPM15	30 дней	6.2	35	0.2	38	6	57.50	2.95	0.26	5580₽
EXS-06T095-20-6240R EPM15	30 дней	6.2	40	0.2	43	6	62.50	2.95	0.26	5580₽
EXS-06T095-20-6240L EPM15	30 дней	6.2	40	0.2	43	6	62.50	2.95	0.26	5580₽
EXS-07T095-20-7225R EPM15	30 дней	7.2	25	0.2	28	7	47.50	3.45	0.31	8835₽
EXS-07T095-20-7225L EPM15	30 дней	7.2	25	0.2	28	7	47.50	3.45	0.31	8835₽
EXS-07T095-20-7230R EPM15	30 дней	7.2	30	0.2	33	7	52.50	3.45	0.31	8835₽
EXS-07T095-20-7230L EPM15	30 дней	7.2	30	0.2	33	7	52.50	3.45	0.31	8835₽
EXS-07T095-20-7240R EPM15	30 дней	7.2	40	0.2	43	7	62.50	3.45	0.31	8835₽
EXS-07T095-20-7240L EPM15	30 дней	7.2	40	0.2	43	7	62.50	3.45	0.31	8835₽
EXS-07T095-20-7245R EPM15	30 дней	7.2	45	0.2	48	7	67.50	3.45	0.31	8835₽
EXS-07T095-20-7245L EPM15	30 дней	7.2	45	0.2	48	7	67.50	3.45	0.31	8835₽
EXS-07T095-20-7250R EPM15	30 дней	7.2	50	0.2	53	7	72.50	3.45	0.31	8835₽
EXS-07T095-20-7250L EPM15	60 дней	7.2	50	0.2	53	7	72.50	3.45	0.31	8835₽
EXS-08T095-20-8230R EPM15	30 дней	8.2	30	0.2	38	8	57.50	3.95	0.36	10540₽
EXS-08T095-20-8230L EPM15	30 дней	8.2	30	0.2	38	8	57.50	3.95	0.36	10540₽
EXS-08T095-20-8240R EPM15	30 дней	8.2	40	0.2	48	8	67.50	3.95	0.36	10540₽
EXS-08T095-20-8240L EPM15	60 дней	8.2	40	0.2	48	8	67.50	3.95	0.36	10540₽
EXS-08T095-20-8250R EPM15	30 дней	8.2	50	0.2	63	8	77.50	3.95	0.36	10540₽
EXS-08T095-20-8250L EPM15	60 дней	8.2	50	0.2	63	8	77.50	3.95	0.36	10540₽
EXS-04T095-05-0502R EPP15	60 дней	0.5	2	0.05	13	4	27.50	0.2	0.03	3720₽
EXS-04T095-05-0502L EPP15	60 дней	0.5	2	0.05	13	4	27.50	0.2	0.03	3720₽
EXS-04T095-05-0603R EPP15	60 дней	0.6	3	0.05	13	4	27.50	0.25	0.03	3720₽
EXS-04T095-05-0603L EPP15	60 дней	0.6	3	0.05	13	4	27.50	0.25	0.03	3720₽
EXS-04T095-05-0804R EPP15	60 дней	0.8	4	0.05	13	4	27.50	0.35	0.03	3720₽
EXS-04T095-05-0804L EPP15	60 дней	0.8	4	0.05	13	4	27.50	0.35	0.03	3720₽
EXS-04T095-05-1006R EPP15	60 дней	1	6	0.05	13	4	27.50	0.45	0.05	3720₽
EXS-04T095-05-1006L EPP15	60 дней	1	6	0.05	13	4	27.50	0.45	0.05	3720₽
EXS-04T095-05-1510R EPP15	60 дней	1.5	10	0.05	13	4	27.50	0.7	0.07	3720₽
EXS-04T095-05-1510L EPP15	60 дней	1.5	10	0.05	13	4	27.50	0.7	0.07	3720₽
EXS-04T095-10-2210R EPP15	60 дней	2.2	10	0.1	13	4	27.50	1	0.1	3720₽
EXS-04T095-10-2210L EPP15	60 дней	2.2	10	0.1	13	4	27.50	1	0.1	3720₽
EXS-04T095-10-2710R EPP15	60 дней	2.7	10	0.1	13	4	27.50	1.2	0.13	3720₽
EXS-04T095-10-2710L EPP15	60 дней	2.7	10	0.1	13	4	27.50	1.2	0.13	3720₽
EXS-04T095-10-2715R EPP15	60 дней	2.7	15	0.1	18	4	32.50	1.2	0.13	3720₽
EXS-04T095-10-2715L EPP15	60 дней	2.7	15	0.1	18	4	32.50	1.2	0.13	3720₽
EXS-04T095-05-3210R EPP15	60 дней	3.2	10	0.05	13	4	27.50	1.45	0.16	3720₽
EXS-04T095-05-3210L EPP15	60 дней	3.2	10	0.05	13	4	27.50	1.45	0.16	3720₽
EXS-04T095-05-3215R EPP15	30 дней	3.2	15	0.05	18	4	32.50	1.45	0.16	3720₽
EXS-04T095-05-3215L EPP15	30 дней	3.2	15	0.05	18	4	32.50	1.45	0.16	3720₽
EXS-04T095-05-3220R EPP15	60 дней	3.2	20	0.05	23	4	37.50	1.45	0.16	3720₽
EXS-04T095-05-3220L EPP15	60 дней	3.2	20	0.05	23	4	37.50	1.45	0.16	3720₽
EXS-04T095-15-3210R EPP15	60 дней	3.2	10	0.15	13	4	27.50	1.45	0.16	3720₽
EXS-04T095-15-3210L EPP15	60 дней	3.2	10	0.15	13	4	27.50	1.45	0.16	3720₽
EXS-04T095-15-3215R EPP15	30 дней	3.2	15	0.15	18	4	32.50	1.45	0.16	3720₽
EXS-04T095-15-3215L EPP15	30 дней	3.2	15	0.15	18	4	32.50	1.45	0.16	3720₽
EXS-04T095-15-3220R EPP15	60 дней	3.2	20	0.15	23	4	37.50	1.45	0.16	3720₽
EXS-04T095-15-3220L EPP15	60 дней	3.2	20	0.15	23	4	37.50	1.45	0.16	3720₽
EXS-04T095-15-4210R EPP15	60 дней	4.2	10	0.15	13	4	27.50	1.95	0.18	3720₽
EXS-04T095-15-4210L EPP15	60 дней	4.2	10	0.15	13	4	27.50	1.95	0.18	3720₽
EXS-04T095-15-4215R EPP15	30 дней	4.2	15	0.15	18	4	32.50	1.95	0.18	3720₽
EXS-04T095-15-4215L EPP15	30 дней	4.2	15	0.15	18	4	32.50	1.95	0.18	3720₽
EXS-04T095-15-4220R EPP15	60 дней	4.2	20	0.15	23	4	37.50	1.95	0.18	3720₽
EXS-04T095-15-4220L EPP15	60 дней	4.2	20	0.15	23	4	37.50	1.95	0.18	3720₽
EXS-04T095-15-4225R EPP15	30 дней	4.2	25	0.15	28	4	42.50	1.95	0.18	3720₽
EXS-04T095-15-4225L EPP15	30 дней	4.2	25	0.15	28	4	42.50	1.95	0.18	3720₽
EXS-05T095-20-5210R EPP15	60 дней	5.2	10	0.2	18	5	32.50	2.45	0.21	4495₽
EXS-05T095-20-5210L EPP15	60 дней	5.2	10	0.2	18	5	32.50	2.45	0.21	4495₽
EXS-05T095-20-5215R EPP15	30 дней	5.2	15	0.2	23	5	37.50	2.45	0.21	4495₽
EXS-05T095-20-5215L EPP15	30 дней	5.2	15	0.2	23	5	37.50	2.45	0.21	4495₽
EXS-05T095-20-5220R EPP15	60 дней	5.2	20	0.2	28	5	42.50	2.45	0.21	4495₽
EXS-05T095-20-5220L EPP15	60 дней	5.2	20	0.2	28	5	42.50	2.45	0.21	4495₽
EXS-05T095-20-5225R EPP15	30 дней	5.2	25	0.2	28	5	47.50	2.45	0.21	4495₽
EXS-05T095-20-5225L EPP15	30 дней	5.2	25	0.2	28	5	47.50	2.45	0.21	4495₽
EXS-05T095-20-5230R EPP15	60 дней	5.2	30	0.2	33	5	52.50	2.45	0.21	4495₽
EXS-05T095-20-5230L EPP15	60 дней	5.2	30	0.2	33	5	52.50	2.45	0.21	4495₽
EXS-06T095-20-6215R EPP15	30 дней	6.2	15	0.2	23	6	37.50	2.95	0.26	5580₽
EXS-06T095-20-6215L EPP15	30 дней	6.2	15	0.2	23	6	37.50	2.95	0.26	5580₽
EXS-06T095-20-6220R EPP15	60 дней	6.2	20	0.2	28	6	42.50	2.95	0.26	5580₽
EXS-06T095-20-6220L EPP15	60 дней	6.2	20	0.2	28	6	42.50	2.95	0.26	5580₽
EXS-06T095-20-6225R EPP15	30 дней	6.2	25	0.2	28	6	47.50	2.95	0.26	5580₽
EXS-06T095-20-6225L EPP15	30 дней	6.2	25	0.2	28	6	47.50	2.95	0.26	5580₽
EXS-06T095-20-6230R EPP15	60 дней	6.2	30	0.2	33	6	52.50	2.95	0.26	5580₽
EXS-06T095-20-6230L EPP15	60 дней	6.2	30	0.2	33	6	52.50	2.95	0.26	5580₽
EXS-06T095-20-6235R EPP15	60 дней	6.2	35	0.2	38	6	57.50	2.95	0.26	5580₽
EXS-06T095-20-6235L EPP15	60 дней	6.2	35	0.2	38	6	57.50	2.95	0.26	5580₽
EXS-06T095-20-6240R EPP15	30 дней	6.2	40	0.2	43	6	62.50	2.95	0.26	5580₽
EXS-06T095-20-6240L EPP15	30 дней	6.2	40	0.2	43	6	62.50	2.95	0.26	5580₽
EXS-07T095-20-7225R EPP15	30 дней	7.2	25	0.2	28	7	47.50	3.45	0.31	8835₽
EXS-07T095-20-7225L EPP15	30 дней	7.2	25	0.2	28	7	47.50	3.45	0.31	8835₽
EXS-07T095-20-7230R EPP15	60 дней	7.2	30	0.2	33	7	52.50	3.45	0.31	8835₽
EXS-07T095-20-7230L EPP15	60 дней	7.2	30	0.2	33	7	52.50	3.45	0.31	8835₽
EXS-07T095-20-7240R EPP15	30 дней	7.2	40	0.2	43	7	62.50	3.45	0.31	8835₽
EXS-07T095-20-7240L EPP15	30 дней	7.2	40	0.2	43	7	62.50	3.45	0.31	8835₽
EXS-07T095-20-7245R EPP15	60 дней	7.2	45	0.2	48	7	67.50	3.45	0.31	8835₽
EXS-07T095-20-7245L EPP15	60 дней	7.2	45	0.2	48	7	67.50	3.45	0.31	8835₽
EXS-07T095-20-7250R EPP15	60 дней	7.2	50	0.2	53	7	72.50	3.45	0.31	8835₽
EXS-07T095-20-7250L EPP15	60 дней	7.2	50	0.2	53	7	72.50	3.45	0.31	8835₽
EXS-08T095-20-8230R EPP15	60 дней	8.2	30	0.2	38	8	57.50	3.95	0.36	10540₽
EXS-08T095-20-8230L EPP15	60 дней	8.2	30	0.2	38	8	57.50	3.95	0.36	10540₽
EXS-08T095-20-8240R EPP15	60 дней	8.2	40	0.2	48	8	67.50	3.95	0.36	10540₽
EXS-08T095-20-8240L EPP15	60 дней	8.2	40	0.2	48	8	67.50	3.95	0.36	10540₽
EXS-08T095-20-8250R EPP15	60 дней	8.2	50	0.2	63	8	77.50	3.95	0.36	10540₽
EXS-08T095-20-8250L EPP15	60 дней	8.2	50	0.2	63	8	77.50	3.95	0.36	10540₽

Назад к списку

Вставки EXS-095 для внутреннего точения

Система обозначения расточных вставок

Характеристики
