Система обозначения расточных вставок
Инструмент для точения
EXS
1
04
2
T
3
098
4
A
13
10
5
-
-
62
9
15
10
R
12
EPM15
14

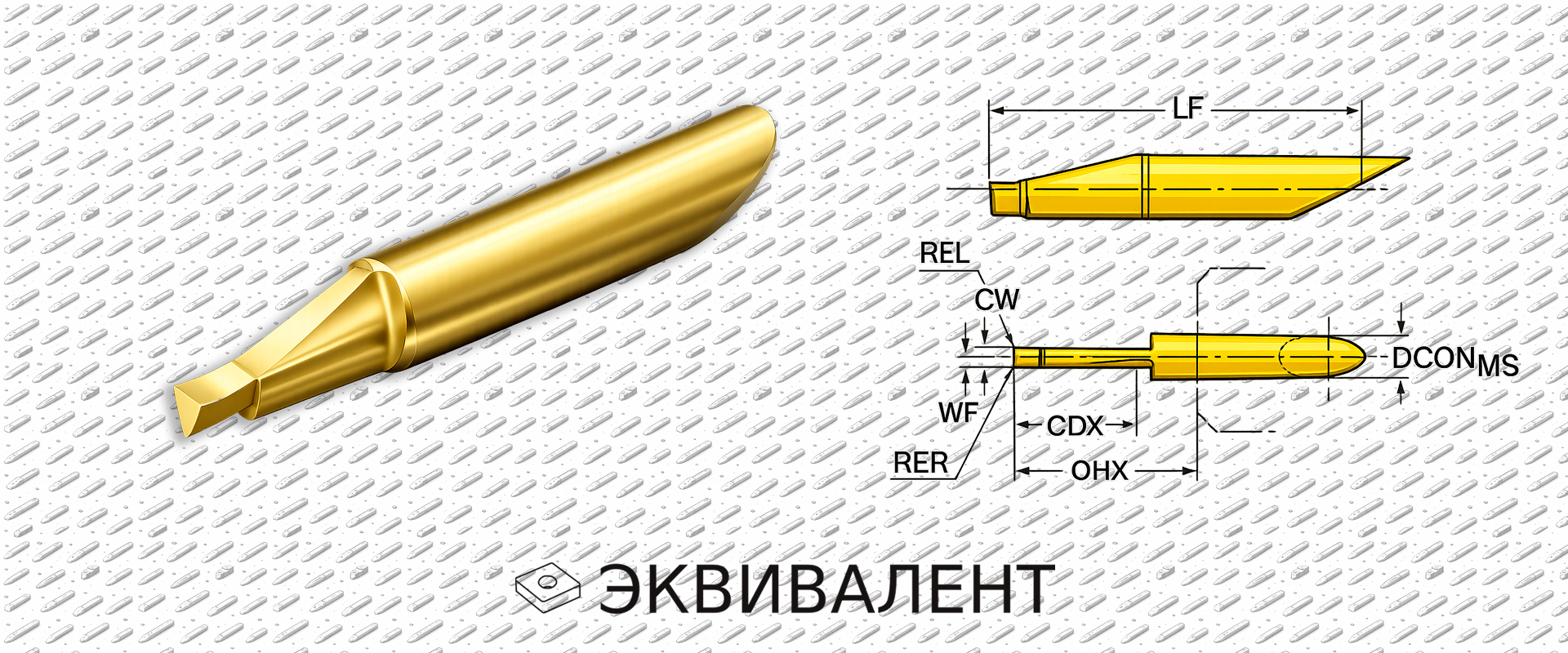

Инструмент для обработки канавок
EXS
1
04
2
G
3
100
6
-
-
62
9
15
10
A
11
R
12
EPM15
14
Инструмент
для резьбонарезания
для резьбонарезания
EXS
1
04
2
TH
3
050
7
MM
8
-
-
62
9
15
10
R
12
EPM15
14
Основной код
EXS
Угол в плане
095
Угол в плане 95°
098
Угол в плане 98°
Размер вставки DCON, мм
044 мм
055 мм
066 мм
077 мм
088 мм
Радиус при вершине, RE, мм
100,1 мм
150,15 мм
200,2 мм
Тип операции
TТочение
TEПрофильное точение, вставка с увеличенным вылетом
FОбработка торцовых канавок
GОбработка канавок
RПрофильная обработка радиусом
THРезьбонарезание
BОбратное растачивание
Ширина пластины, CW, мм
1001,0 мм
Профиль резьбы
VMНеполный профиль 60°
WHWhitworth 55°
NTNPT 60°
UNUN 60°
MMMM 60°
TRТрапецеидальная 30°
Шаг, мм
Указывается в коде резьбовой вставки
Min диаметр отверстия, DMIN, мм
626,2 мм
Рабочая длина, LU, мм
1010 мм
1515 мм
Исполнение державки
A
Исполнение пластины
RПравое исполнение
LЛевое исполнение
Марка твёрдого сплава
EPM15Марка пластины для обработки стали, нержавеющих сталей и универсальных задач растачивания
Схема используется для расшифровки обозначения расточных вставок EXS: основной код, размер вставки, тип операции, геометрические параметры, минимальный диаметр отверстия, рабочая длина, исполнение и марка твёрдого сплава.
