Система обозначения токарных пластин по ISO: как правильно читать маркировку
Обозначение сменной твердосплавной пластины содержит основные параметры геометрии и исполнения инструмента. На примере CCMT060208 PF можно определить форму, задний угол, допуск, тип пластины, размер, толщину, радиус при вершине и стружколом.
Что показывает маркировка пластины
Система ISO применяется для унифицированного обозначения токарных пластин и позволяет быстро подобрать инструмент под конкретную державку, материал заготовки и условия обработки. Каждая позиция в коде соответствует отдельному параметру, который влияет на устойчивость пластины, характер резания и рабочие режимы.
Такая расшифровка особенно важна при подборе аналогов, формировании заказа, замене импортных позиций и сравнении пластин разных производителей по геометрии и посадочным размерам.

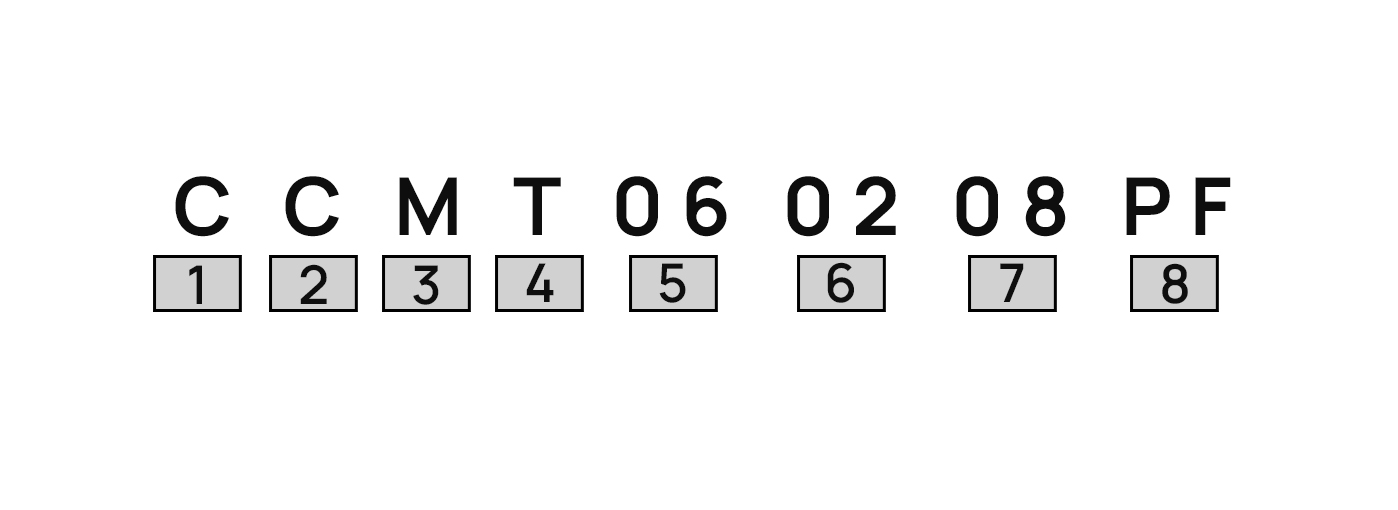

Расшифровка обозначения CCMT060208 PF

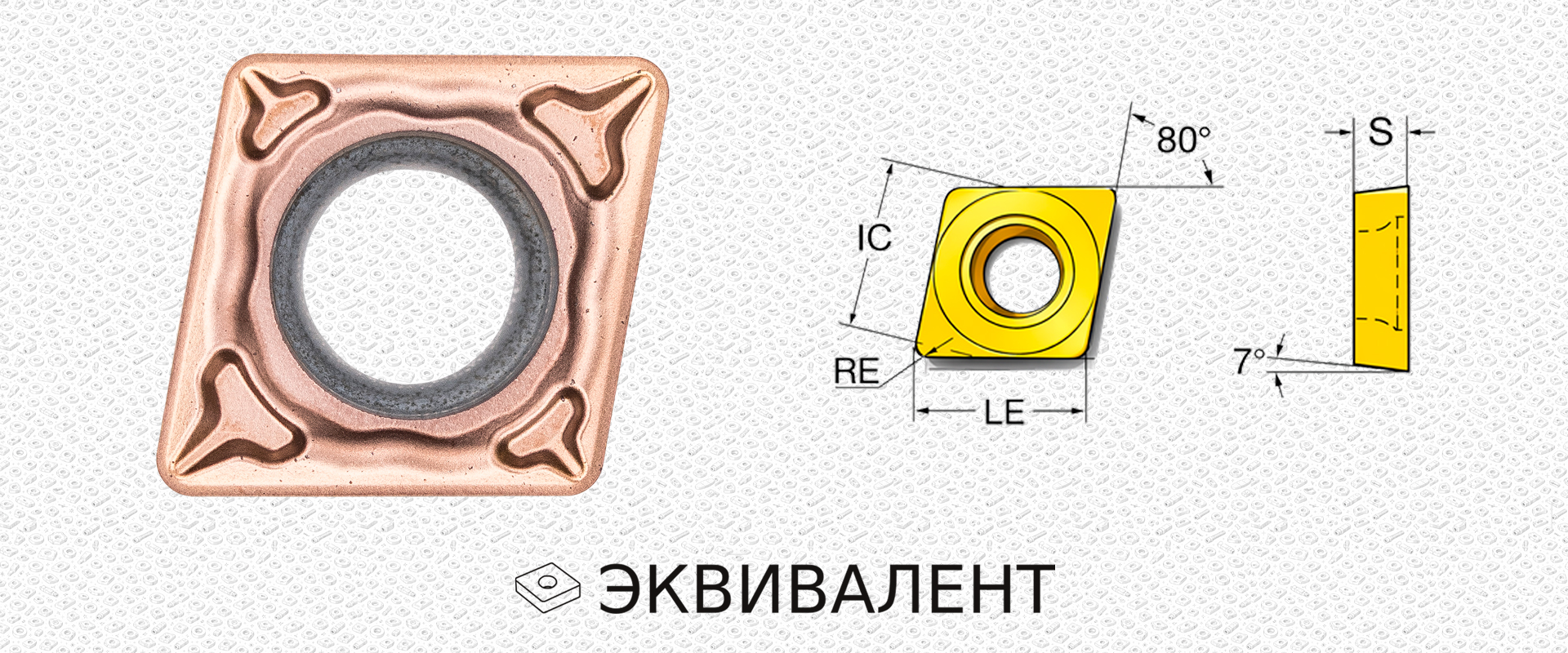

Ромбическая пластина с углом при вершине 80°. Универсальная форма для продольного точения, подрезки торца и растачивания. Угол 80° даёт хороший баланс между прочностью вершины и доступностью обработки. Пластина прочнее, чем DCMT 55° или VCMT 35°, но хуже подходит для труднодоступных профилей и поднутрений.
Задний угол 7°. Позитивная пластина, между задней поверхностью и заготовкой есть зазор. ЭОна режет мягче, даёт меньшие силы резания, меньше склонна к вибрациям и хорошо подходит для чистовой/получистовой обработки, тонких деталей, небольших станков и расточных оправок. Минус — режущая кромка слабее, чем у негативных пластин CNMG/SNMG. Для тяжёлого чернового точения это не лучший вариант.
Класс точности изготовления, влияющий на стабильность установки и повторяемость размеров.
Пластина под винтовое крепление, со стружколомающей геометрией.
Размер по вписанной окружности. Определяет совместимость пластины с державкой.
Толщина примерно 2,38 мм. Практически: пластина компактная, хорошо подходит для малых державок, но не рассчитана на тяжёлые глубины резания и сильные ударные нагрузки.
Радиус 0,8 мм делает вершину прочнее, улучшает стойкость и позволяет получить хорошую поверхность при более высокой подаче. Минус — растут радиальные силы резания. На тонких деталях, длинных вылетах, слабой системе СПИД или при очень чистовой обработке радиус 0,8 может давать отжим и вибрации. Для более деликатной чистовой обработки часто берут 0,2 или 0,4 мм.
Геометрия режущей поверхности под определённый диапазон подач и глубин резания.
Какие параметры особенно важны при подборе
Форма и угол
Определяют прочность вершины, доступность зоны обработки и универсальность применения в различных операциях точения.
Размер и толщина
Влияют на жёсткость системы, стабильность работы и допустимую механическую нагрузку на режущую кромку.
Радиус и стружколом
Формируют качество поверхности, усилие резания, характер стружкообразования и рекомендуемый диапазон подачи.
Практическое значение
Понимание системы обозначения пластин позволяет быстрее подбирать аналоги, снижает риск ошибки при закупке и помогает корректно сопоставлять позиции по геометрии, размерам и назначению без привязки только к конкретному бренду.
Для кого полезно
Материал полезен технологам, снабжению, менеджерам по инструменту и операторам станков.
