Система обозначения токарных пластин по ISO: как правильно читать маркировку
Обозначение сменной твердосплавной пластины содержит основные параметры геометрии и исполнения инструмента. На примере DNMG150604 PF можно определить форму, задний угол, допуск, тип пластины, размер, толщину, радиус при вершине и стружколом.
Что показывает маркировка пластины
Система ISO применяется для унифицированного обозначения токарных пластин и позволяет быстро подобрать инструмент под конкретную державку, материал заготовки и условия обработки. Каждая позиция в коде соответствует отдельному параметру, который влияет на устойчивость пластины, характер резания и рабочие режимы.
Такая расшифровка особенно важна при подборе аналогов, формировании заказа, замене импортных позиций и сравнении пластин разных производителей по геометрии и посадочным размерам.

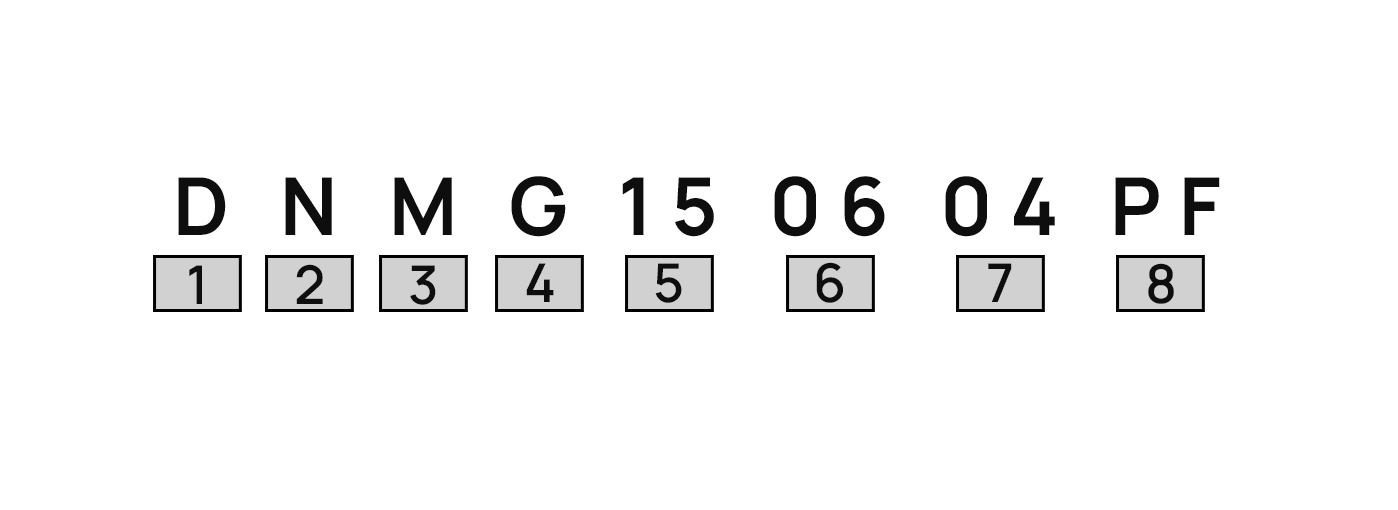

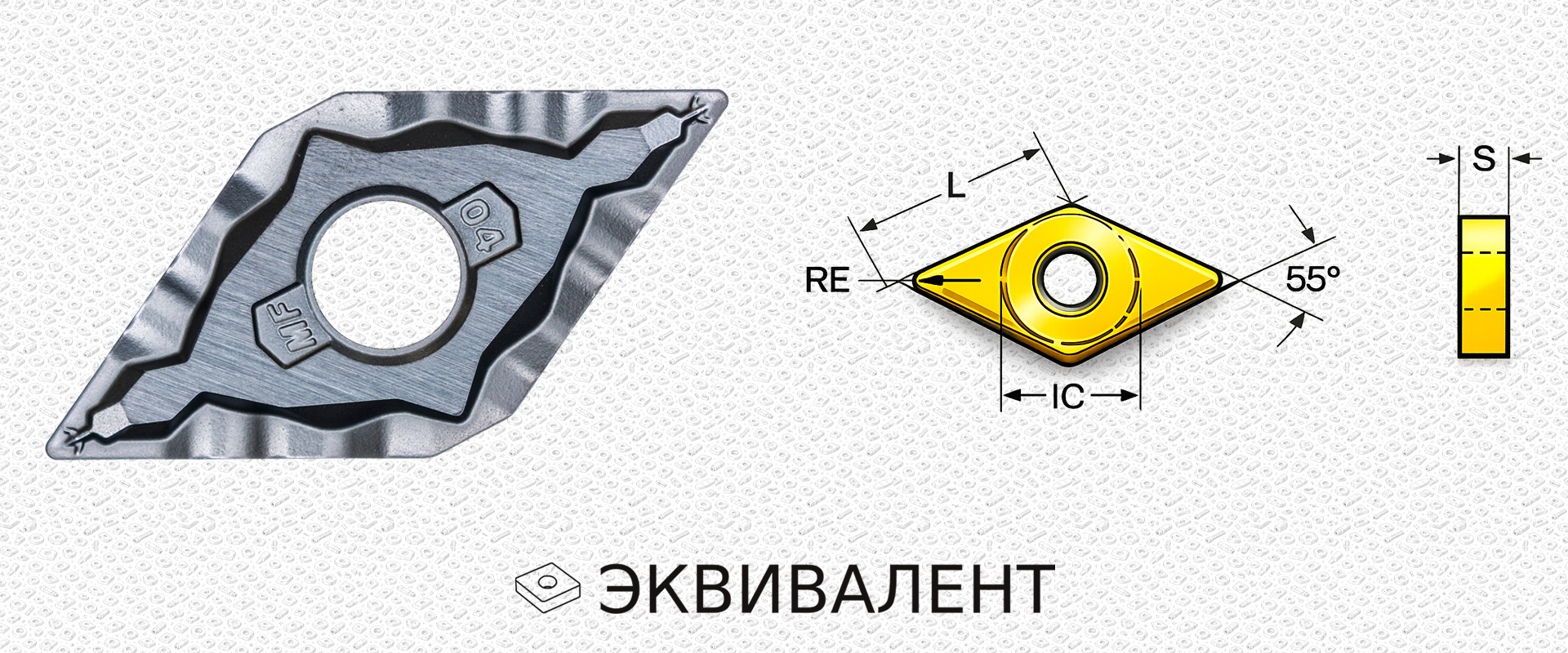

Расшифровка обозначения DNMG150604 PF
Форма пластины — ромб 55°. Узкая ромбическая форма удобна для продольного точения, обработки уступов, подрезки, копирования и работы ближе к профилю детали. По прочности вершины слабее, чем CNMG/SNMG, но универсальнее по доступу.
Задний угол 0°. Это отрицательная пластина. Она прочнее положительной, лучше держит ударные нагрузки и тяжёлые режимы, но требует более жёсткого станка и создаёт большее усилие резания.
Класс точности изготовления, влияющий на стабильность установки и повторяемость размеров.
Пластина под винтовое крепление, со стружколомающей геометрией.
Для DNMG 15 это крупная пластина с длиной режущей кромки около 15,5 мм и вписанной окружностью обычно около 12,7 мм. Даёт хорошую жёсткость и запас прочности.
Толщина пластины около 6,35 мм. Достаточно толстая и прочная пластина. Хорошо подходит для стабильной обработки, средних нагрузок и повышенной стойкости к разрушению.
Малый универсальный радиус для чистовой и получистовой обработки. Даёт меньшие силы резания и лучше подходит для тонких деталей, но менее прочен, чем радиус 0,8 мм.
Геометрия режущей поверхности под определённый диапазон подач и глубин резания.
Какие параметры особенно важны при подборе
Форма и угол
Определяют прочность вершины, доступность зоны обработки и универсальность применения в различных операциях точения.
Размер и толщина
Влияют на жёсткость системы, стабильность работы и допустимую механическую нагрузку на режущую кромку.
Радиус и стружколом
Формируют качество поверхности, усилие резания, характер стружкообразования и рекомендуемый диапазон подачи.
Практическое значение
Понимание системы обозначения пластин позволяет быстрее подбирать аналоги, снижает риск ошибки при закупке и помогает корректно сопоставлять позиции по геометрии, размерам и назначению без привязки только к конкретному бренду.
Для кого полезно
Материал полезен технологам, снабжению, менеджерам по инструменту и операторам станков.
