Система обозначения токарных пластин по ISO: как правильно читать маркировку
Обозначение сменной твердосплавной пластины содержит основные параметры геометрии и исполнения инструмента. На примере SNMG120408 PF можно определить форму, задний угол, допуск, тип пластины, размер, толщину, радиус при вершине и стружколом.
Что показывает маркировка пластины
Система ISO применяется для унифицированного обозначения токарных пластин и позволяет быстро подобрать инструмент под конкретную державку, материал заготовки и условия обработки. Каждая позиция в коде соответствует отдельному параметру, который влияет на устойчивость пластины, характер резания и рабочие режимы.
Такая расшифровка особенно важна при подборе аналогов, формировании заказа, замене импортных позиций и сравнении пластин разных производителей по геометрии и посадочным размерам.

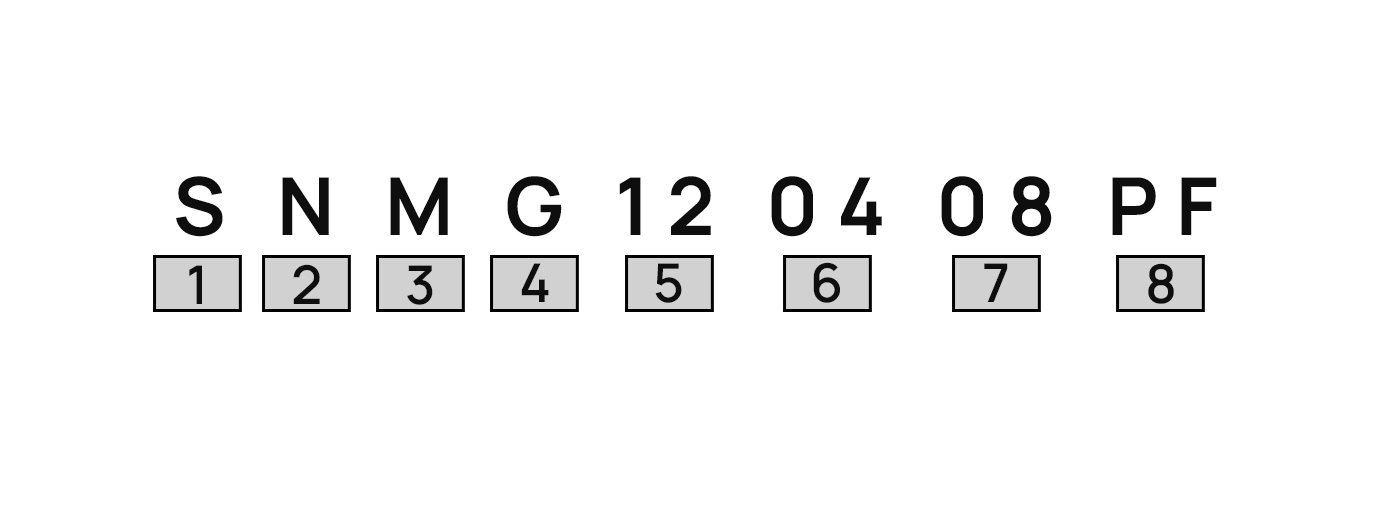

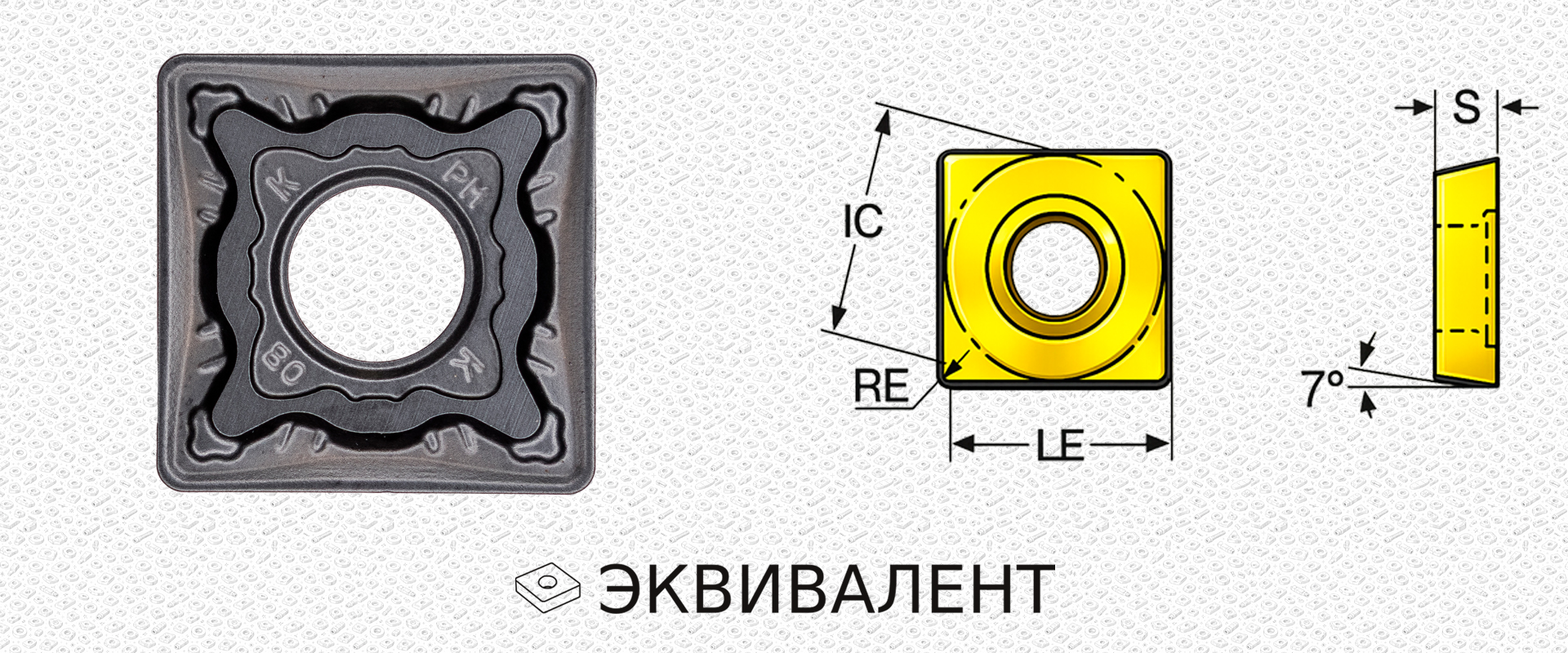

Расшифровка обозначения SNMG120408 PF
Квадратная, угол при вершине 90°. Универсальная и прочная форма. Хорошо подходит для наружного точения, подрезки торца, черновой и получистовой обработки. У пластины 4 угла с одной стороны и 4 с другой — всего до 8 рабочих вершин.
Задний угол 0°. Это отрицательная пластина. Она прочнее положительной, лучше держит ударные нагрузки и тяжёлые режимы, но требует более жёсткого станка и создаёт большее усилие резания.
Класс точности изготовления, влияющий на стабильность установки и повторяемость размеров.
Пластина под винтовое крепление, со стружколомающей геометрией.
Определяет габарит пластины. Это распространённый размер для державок под SNMG 12. Чем больше пластина, тем выше прочность режущей кромки и допустимая глубина резания.
Толщина пластины около 4,76 мм. Толщина влияет на жёсткость и устойчивость к разрушению. 04 — стандартная толщина для SNMG, подходит для средних и достаточно нагруженных режимов.
Радиус вершины 0,8 мм. Универсальный радиус. Даёт более прочную режущую кромку, чем 0,4 мм, позволяет работать с большей подачей, но требует большей мощности и может хуже подходить для тонкостенных деталей.
Геометрия режущей поверхности под определённый диапазон подач и глубин резания.
Какие параметры особенно важны при подборе
Форма и угол
Определяют прочность вершины, доступность зоны обработки и универсальность применения в различных операциях точения.
Размер и толщина
Влияют на жёсткость системы, стабильность работы и допустимую механическую нагрузку на режущую кромку.
Радиус и стружколом
Формируют качество поверхности, усилие резания, характер стружкообразования и рекомендуемый диапазон подачи.
Практическое значение
Понимание системы обозначения пластин позволяет быстрее подбирать аналоги, снижает риск ошибки при закупке и помогает корректно сопоставлять позиции по геометрии, размерам и назначению без привязки только к конкретному бренду.
Для кого полезно
Материал полезен технологам, снабжению, менеджерам по инструменту и операторам станков.
