Система обозначения токарных пластин по ISO: как правильно читать маркировку
Обозначение сменной твердосплавной пластины содержит основные параметры геометрии и исполнения инструмента. На примере VBMT160404 PM можно определить форму, задний угол, допуск, тип пластины, размер, толщину, радиус при вершине и стружколом.
Что показывает маркировка пластины
Система ISO применяется для унифицированного обозначения токарных пластин и позволяет быстро подобрать инструмент под конкретную державку, материал заготовки и условия обработки. Каждая позиция в коде соответствует отдельному параметру, который влияет на устойчивость пластины, характер резания и рабочие режимы.
Такая расшифровка особенно важна при подборе аналогов, формировании заказа, замене импортных позиций и сравнении пластин разных производителей по геометрии и посадочным размерам.

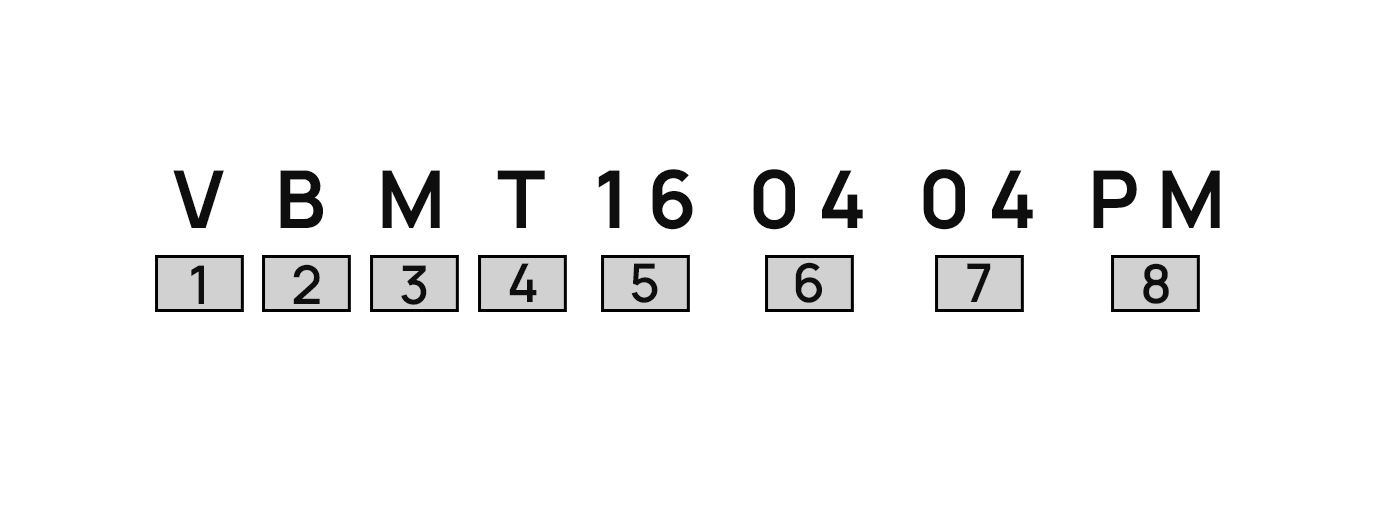

Расшифровка обозначения VBMT160404 PM

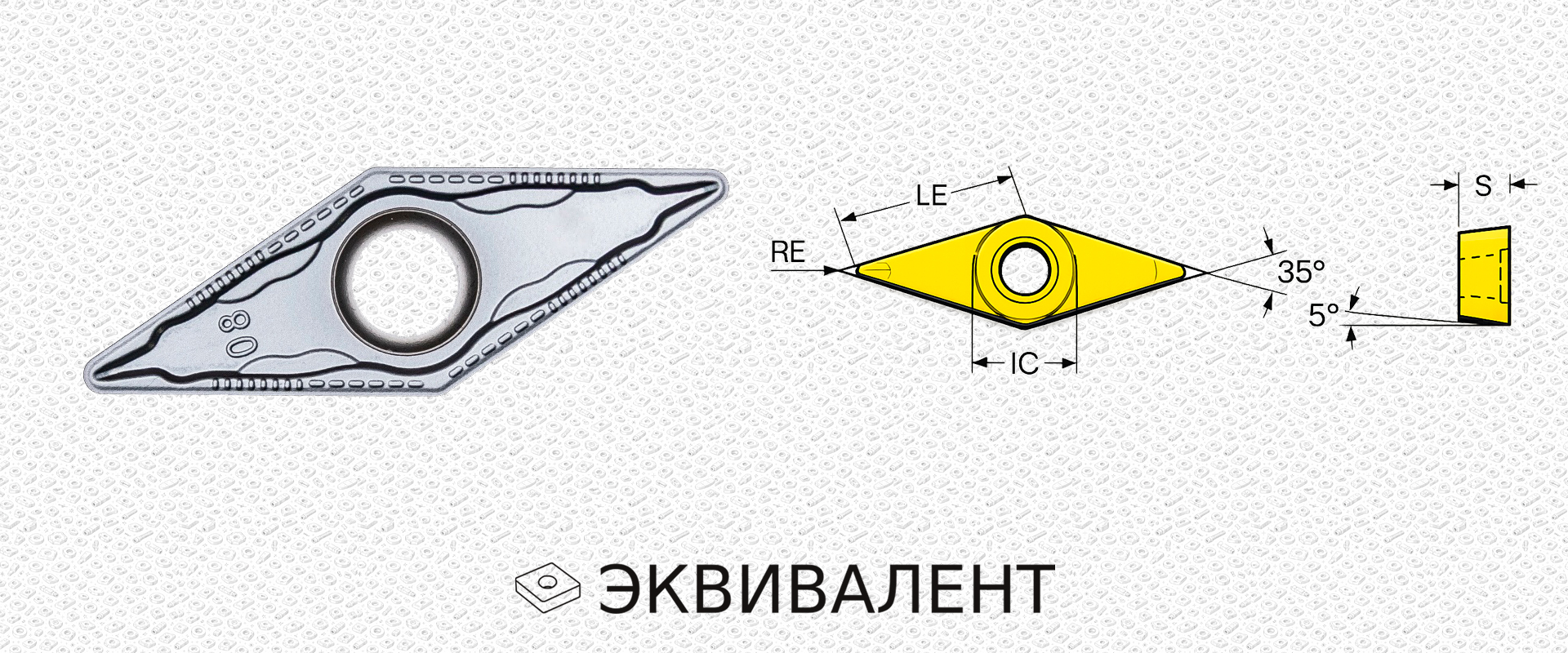

Ромбическая пластина с углом при вершине 35°. Острая форма для профильного точения, копирования, подрезки, обработки сложного контура
Задний угол 5°. Положительная пластина, меньше силы резания, легче режет.
Класс точности изготовления, влияющий на стабильность установки и повторяемость размеров.
Пластина под винтовое крепление, со стружколомающей геометрией.
Размер по вписанной окружности. Определяет совместимость пластины с державкой.
Влияет на жёсткость пластины, допустимую нагрузку и устойчивость при точении.
Радиус 0,4 мм. Влияет на качество поверхности, подачу и сопротивление сколам.
Геометрия режущей поверхности под определённый диапазон подач и глубин резания.
Какие параметры особенно важны при подборе
Форма и угол
Определяют прочность вершины, доступность зоны обработки и универсальность применения в различных операциях точения.
Размер и толщина
Влияют на жёсткость системы, стабильность работы и допустимую механическую нагрузку на режущую кромку.
Радиус и стружколом
Формируют качество поверхности, усилие резания, характер стружкообразования и рекомендуемый диапазон подачи.
Практическое значение
Понимание системы обозначения пластин позволяет быстрее подбирать аналоги, снижает риск ошибки при закупке и помогает корректно сопоставлять позиции по геометрии, размерам и назначению без привязки только к конкретному бренду.
Для кого полезно
Материал полезен технологам, снабжению, менеджерам по инструменту и операторам станков.
