Система обозначения токарных пластин по ISO: как правильно читать маркировку
Обозначение сменной твердосплавной пластины содержит основные параметры геометрии и исполнения инструмента. На примере WNMG080404 PF можно определить форму, задний угол, допуск, тип пластины, размер, толщину, радиус при вершине и стружколом.
Что показывает маркировка пластины
Система ISO применяется для унифицированного обозначения токарных пластин и позволяет быстро подобрать инструмент под конкретную державку, материал заготовки и условия обработки. Каждая позиция в коде соответствует отдельному параметру, который влияет на устойчивость пластины, характер резания и рабочие режимы.
Такая расшифровка особенно важна при подборе аналогов, формировании заказа, замене импортных позиций и сравнении пластин разных производителей по геометрии и посадочным размерам.

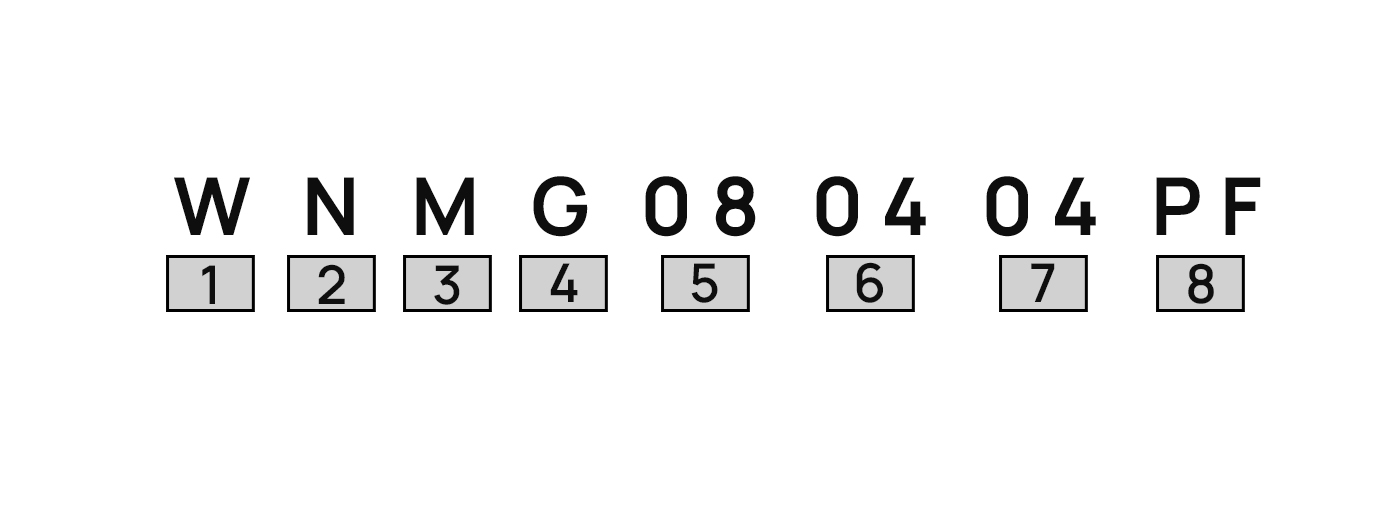

Расшифровка обозначения WNMG080404 PF
Ромбическая пластина с углом при вершине 80°. Прочная универсальная форма для наружного точения, подрезки торца и получистовой обработки. За счёт 80° вершины кромка прочнее, чем у V, D или T-пластин.
Задний угол 0°. Кромка получается прочной, пластина двусторонняя, но силы резания выше, чем у позитивных пластин типа CCMT/DCMT. Лучше работает на жёстком станке и при нормальной фиксации детали.
Класс точности изготовления, влияющий на стабильность установки и повторяемость размеров.
Пластина под винтовое крепление, со стружколомающей геометрией.

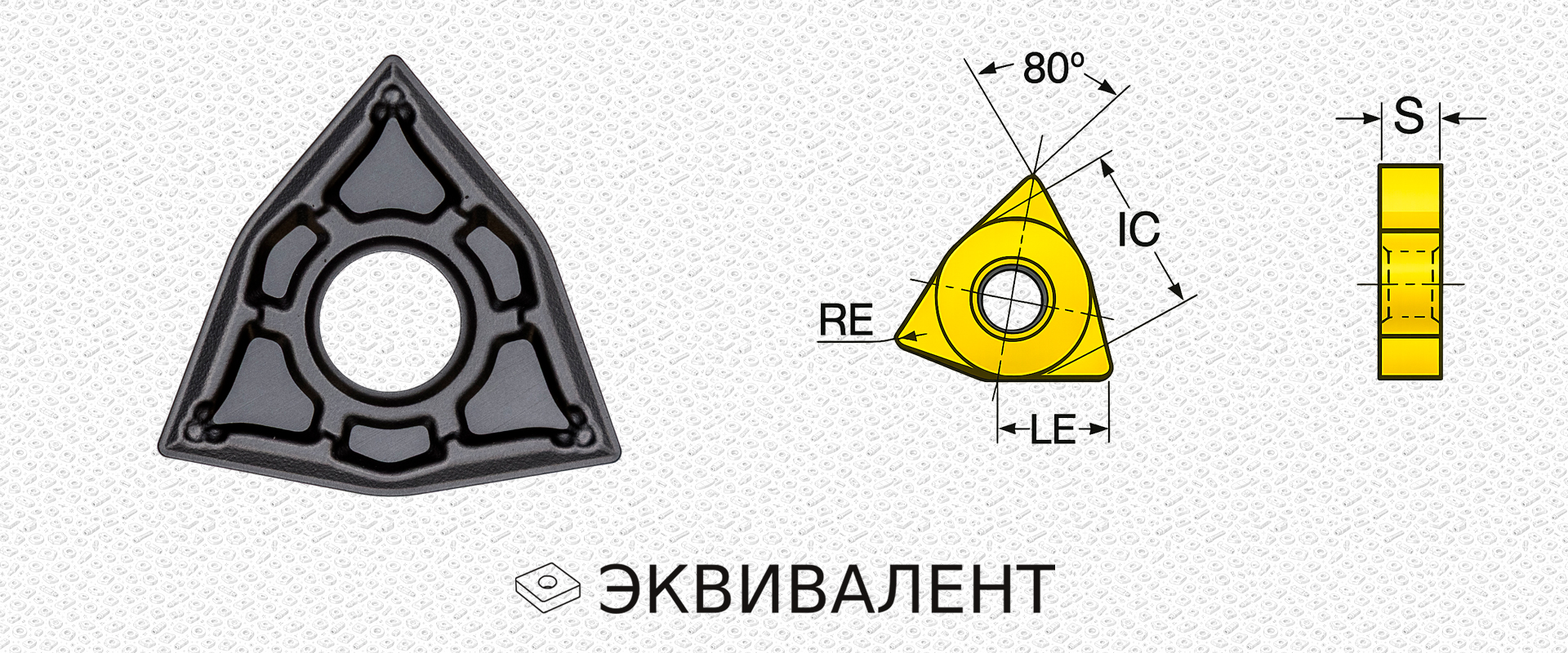

Для WNMG080404 типовой размер: режущая кромка около 8,7 мм, вписанная окружность около 12,7 мм. Это пластина среднего/крупного размера. Она прочнее, чем WNMG06, но требует соответствующей державки и более жёсткой системы.
Типовая толщина — около 4,76 мм. Толщина влияет на прочность пластины и допустимую нагрузку. Чем толще пластина, тем лучше она переносит вибрации, ударные нагрузки и более глубокое резание.
Радиус 0,4 мм больше ориентирован на чистовую и лёгкую получистовую обработку. Даёт меньшие силы резания и позволяет получать более аккуратную поверхность. Но кромка менее прочная, чем у радиуса 0,8 или 1,2 мм.
Геометрия режущей поверхности под определённый диапазон подач и глубин резания.
Какие параметры особенно важны при подборе
Форма и угол
Определяют прочность вершины, доступность зоны обработки и универсальность применения в различных операциях точения.
Размер и толщина
Влияют на жёсткость системы, стабильность работы и допустимую механическую нагрузку на режущую кромку.
Радиус и стружколом
Формируют качество поверхности, усилие резания, характер стружкообразования и рекомендуемый диапазон подачи.
Практическое значение
Понимание системы обозначения пластин позволяет быстрее подбирать аналоги, снижает риск ошибки при закупке и помогает корректно сопоставлять позиции по геометрии, размерам и назначению без привязки только к конкретному бренду.
Для кого полезно
Материал полезен технологам, снабжению, менеджерам по инструменту и операторам станков.
