Система обозначения токарных пластин по ISO: как правильно читать маркировку
Обозначение сменной твердосплавной пластины содержит основные параметры геометрии и исполнения инструмента. На примере TNMG160404 PF можно определить форму, задний угол, допуск, тип пластины, размер, толщину, радиус при вершине и стружколом.
Что показывает маркировка пластины
Система ISO применяется для унифицированного обозначения токарных пластин и позволяет быстро подобрать инструмент под конкретную державку, материал заготовки и условия обработки. Каждая позиция в коде соответствует отдельному параметру, который влияет на устойчивость пластины, характер резания и рабочие режимы.
Такая расшифровка особенно важна при подборе аналогов, формировании заказа, замене импортных позиций и сравнении пластин разных производителей по геометрии и посадочным размерам.

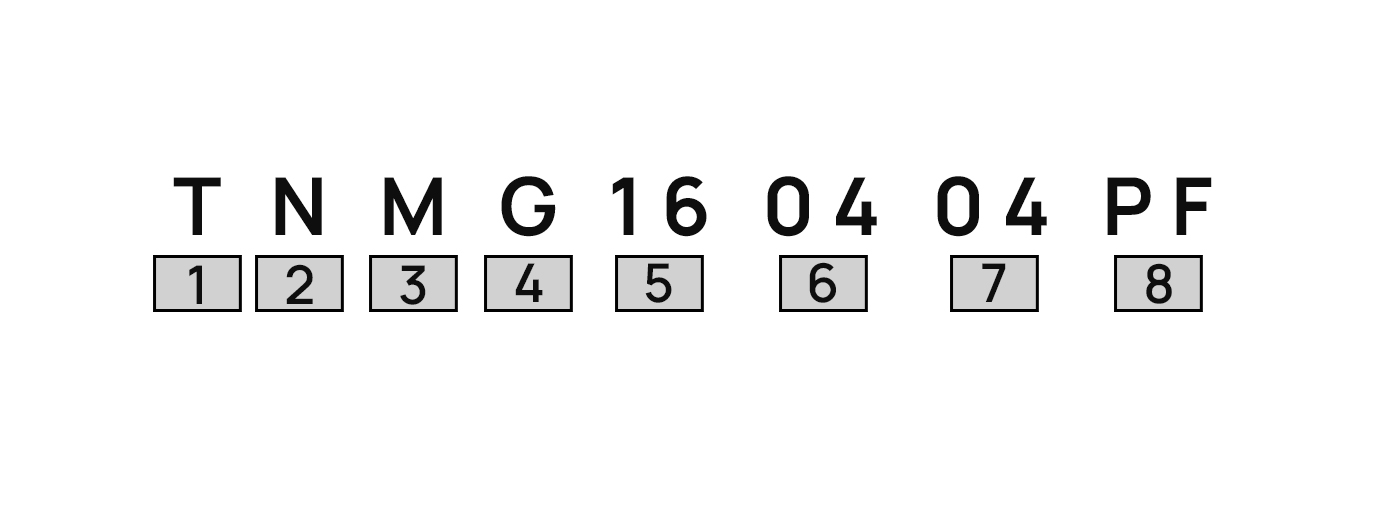

Расшифровка обозначения TNMG160404 PF

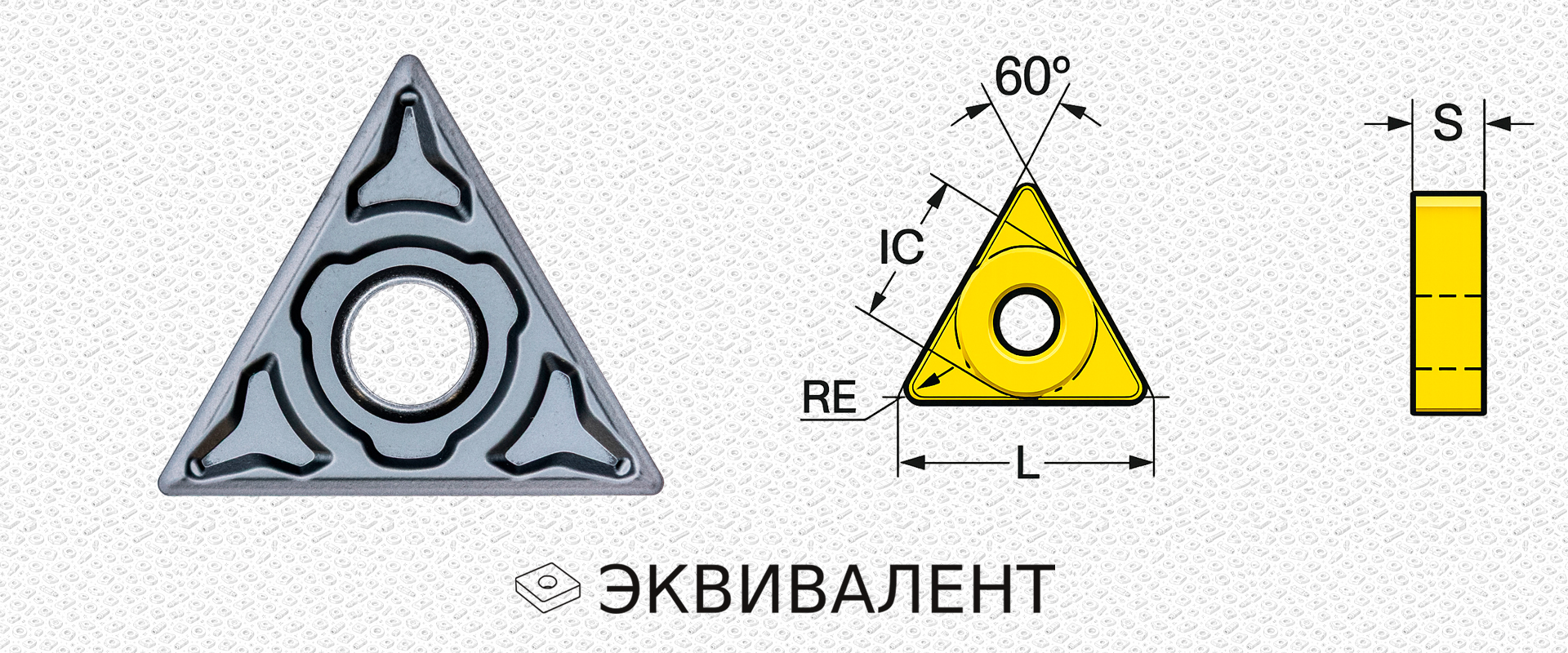

Треугольная пластина, угол при вершине 60°. Угол 60° делает пластину достаточно универсальной, но она менее прочная по вершине, чем, например, квадратная SNMG, и менее удобна для тяжёлого чернового точения с большими нагрузками.
Задний угол 0°. Кромка получается прочной, пластина двусторонняя, но силы резания выше, чем у позитивных пластин типа CCMT/DCMT. Лучше работает на жёстком станке и при нормальной фиксации детали.
Класс точности изготовления, влияющий на стабильность установки и повторяемость размеров.
Пластина под винтовое крепление, со стружколомающей геометрией.
Для TNMG160404 это типоразмер треугольной пластины с длиной режущей стороны примерно 16 мм.
Для VNMG160404 толщина пластины составляет 4,76 мм.
Радиус 0,4 мм больше ориентирован на чистовую и лёгкую получистовую обработку. Даёт меньшие силы резания и позволяет получать более аккуратную поверхность. Но кромка менее прочная, чем у радиуса 0,8 или 1,2 мм.
Геометрия режущей поверхности под определённый диапазон подач и глубин резания.
Какие параметры особенно важны при подборе
Форма и угол
Определяют прочность вершины, доступность зоны обработки и универсальность применения в различных операциях точения.
Размер и толщина
Влияют на жёсткость системы, стабильность работы и допустимую механическую нагрузку на режущую кромку.
Радиус и стружколом
Формируют качество поверхности, усилие резания, характер стружкообразования и рекомендуемый диапазон подачи.
Практическое значение
Понимание системы обозначения пластин позволяет быстрее подбирать аналоги, снижает риск ошибки при закупке и помогает корректно сопоставлять позиции по геометрии, размерам и назначению без привязки только к конкретному бренду.
Для кого полезно
Материал полезен технологам, снабжению, менеджерам по инструменту и операторам станков.
