Система обозначения токарных пластин по ISO: как правильно читать маркировку
Обозначение сменной твердосплавной пластины содержит основные параметры геометрии и исполнения инструмента. На примере SCMT09T30 PM можно определить форму, задний угол, допуск, тип пластины, размер, толщину, радиус при вершине и стружколом.
Что показывает маркировка пластины
Система ISO применяется для унифицированного обозначения токарных пластин и позволяет быстро подобрать инструмент под конкретную державку, материал заготовки и условия обработки. Каждая позиция в коде соответствует отдельному параметру, который влияет на устойчивость пластины, характер резания и рабочие режимы.
Такая расшифровка особенно важна при подборе аналогов, формировании заказа, замене импортных позиций и сравнении пластин разных производителей по геометрии и посадочным размерам.

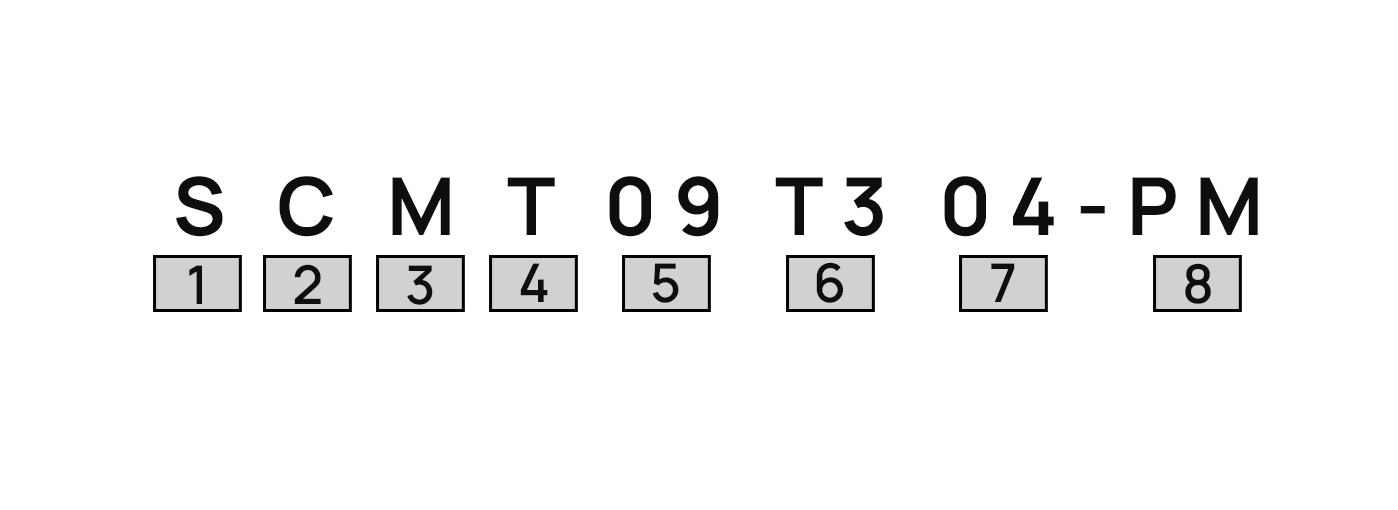

Расшифровка обозначения SCMT09T30 PM

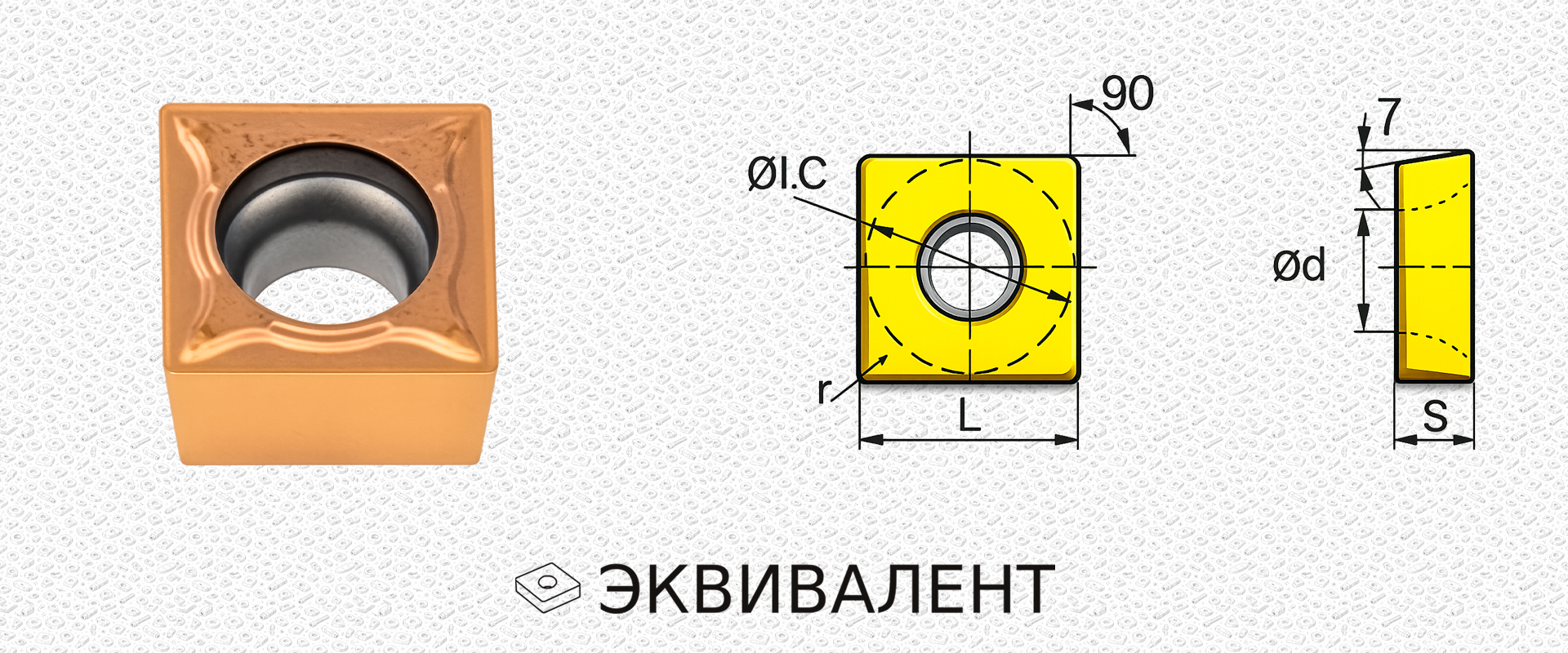

Квадратная пластина имеет угол при вершине 90°. Это достаточно прочная форма с 4 рабочими режущими кромками на одной стороне. Хороша для наружного точения, подрезки торца, растачивания и универсальной обработки, когда нужна жёсткость кромки.
Задний угол 7°. Пластина положительная: между задней поверхностью и заготовкой есть зазор. Это снижает трение и силы резания, уменьшает нагрев и вибрации. Хорошо для небольших и средних станков, внутренних операций, тонкостенных деталей.
Класс точности изготовления, влияющий на стабильность установки и повторяемость размеров.
Пластина под винтовое крепление, со стружколомающей геометрией.
Размер по вписанной окружности. Определяет совместимость пластины с державкой.
Толщина около 3,97 мм. Она влияет на прочность тела пластины, теплоёмкость и совместимость с посадочным гнездом державки. Пластину другой толщины нельзя ставить «на глаз», даже если форма похожа.
Радиус 0,4 мм. Влияет на качество поверхности, подачу и сопротивление сколам.
Геометрия режущей поверхности под определённый диапазон подач и глубин резания.
Какие параметры особенно важны при подборе
Форма и угол
Определяют прочность вершины, доступность зоны обработки и универсальность применения в различных операциях точения.
Размер и толщина
Влияют на жёсткость системы, стабильность работы и допустимую механическую нагрузку на режущую кромку.
Радиус и стружколом
Формируют качество поверхности, усилие резания, характер стружкообразования и рекомендуемый диапазон подачи.
Практическое значение
Понимание системы обозначения пластин позволяет быстрее подбирать аналоги, снижает риск ошибки при закупке и помогает корректно сопоставлять позиции по геометрии, размерам и назначению без привязки только к конкретному бренду.
Для кого полезно
Материал полезен технологам, снабжению, менеджерам по инструменту и операторам станков.
